КМГ Клапаны газовые с ручным взводом фланцевого исполнения DN 150 (стальной корпус)

Раздел:

Клапаны с ручным взводом применяются, в основном, в качестве отсечных клапанов на вводных газопроводах систем газоснабжения и котельных.

Информация
Документация
Смотрите также

При отсутствии напряжения клапан закрыт. Открытое состояние поддерживается при наличии напряжения и взведенном штоке.

При работе клапана с сигнализаторами загазованности, после того, как произошла утечка газа и/или недопустимое отклонение нормы СО, контакты реле сигнализатора размыкаются, клапан обесточивается и перекрывает подачу газа.

Герметичность затвора по классу А ГОСТ 9544-93
Быстро закрывающиеся (время менее 1 сек.)
С патрубками для присоединения приборов и импульсных газопроводов( G¼”) (по заказу)
Клапаны на давление 600 Кпа (6 Bar) снабжены двойным затвором, что облегчает открытие и делает ненужным наличие байпасного трубопровода.

Варианты исполнения

Без индекса — Клапан газовый электромагнитный с ручным взводом для применения в качестве запорного органа.
С индексом «К» — Клапан газовый электромагнитный с ручным взводом для применения в качестве запорного органа с датчиком положения на основе концевого микропереключателя.

Применение:

Рабочая среда:	природный газ по ГОСТ 5542-87, воздух по ГОСТ 17433-80
Рабочее положение:	на горизонтальном трубопроводе с отклонением +/–15°
Диапазон рабочих температур:	от –30°С до + 40°С
Напряжение сети электропитания:	220 V+10% –15% 50 Гц
Степень электрозащиты:	IP 54
Время закрытия:	менее 1 с.

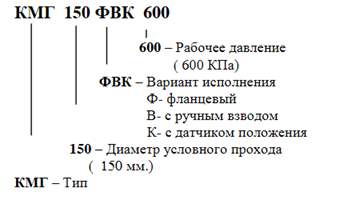

Пример обозначения при заказе:

Клапан газовый КМГ-150ФВК-600ТУ 3712-001-43569259-2000, где

Технические характеристики
