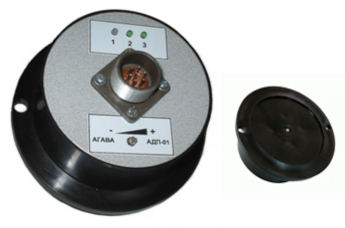

АДП-01 Датчик пламени

Доступны для заказа новые модели АДП. АДП-01.11 и АДП-01.12 — ультрафиолетовые датчики пламени с выносным сенсором (по характеристикам аналогичны АДП-01.9 и АДП-01.10).



  • Информация
  • Документация
  • Смотрите также
  • Датчик-реле контроля пламени предназначен для:

    • индикации наличия или отсутствия пламени в горелочных устройствах всех типов;
    • контроля пламени;
    • формирования сигнала для автоматики защиты котла.

    Отличительные особенности датчика АДП-01:

    • реагирует на пульсации пламени (кроме АДП-01.9 и АДП-01.10);
    • в качестве чувствительного элемента в разных исполнениях используются фотодиод, фоторезистор, ультрафиолетовый сенсор, ионизационный сенсор;
    • динамический диапазон не менее 90 дБ;
    • имеет автоматическую регулировку усиления сигнала;
    • имеет 4-уровневый светодиодный индикатор величины сигнала;
    • устойчив к вибрации элементов конструкции котлоагрегата.

    Датчик пламени выпускается в следующих исполнениях

    Исполнение Тип чувствительного элемента Тип выхода Рекомендации
    АДП-01.1 Фотодиод SFH203 Открытый коллектор Реагирует на пульсации пламени. Может использоваться для газовых и жидкотопливных горелок, цвет пламени которых находится в диапазоне от голубого до красного. Не защищен от теплового излучения раскаленных поверхностей топки (эффект раскаленной топки) и засветок
    АДП-01.2 Контакты реле
    АДП-01.3 Фоторезистор ФР-1 Открытый коллектор Реагирует на пульсации пламени. Может использоваться для газовых и жидкотопливных горелок, цвет пламени которых находится в диапазоне от голубого до инфракрасного. Не защищен от теплового излучения раскаленных поверхностей топки (эффект раскаленной топки) и засветок
    АДП-01.4 Контакты реле
    АДП-01.5
    (снят с производства)
    Контрольный электрод * Открытый коллектор Для объектов, у которых невозможно отделить пламя запальной горелки от факела основной горелки или пламени других горелок
    АДП-01.6 Контакты реле
    АДП-01.7 Фоторезистор VT33N3 Открытый коллектор Реагирует на пульсации пламени. Предназначен для газовых горелок, центр спектра пламени которых лежит в области голубого цвета. Не защищен от теплового излучения раскаленных поверхностей топки (эффект раскаленной топки) и засветок
    АДП-01.8 Контакты реле
    АДП-01.9 Ультрафиолетовый датчик Открытый коллектор Универсальный прибор для любых газовых горелок и запальников.
    Реагирует на поток ультрафиолетового излучения, характерного только для процесса горения газа. Не реагирует на внешние засветки и излучение раскаленных поверхностей топки.
    Также может применяться для улучшения показателей селективности контроля факела в многогорелочных котлах
    АДП-01.10 Контакты реле
    АДП-01.11 Выносной ультрафиолетовый сенсор Открытый коллектор
    АДП-01.12 Контакты реле

    * В состав изделия не входит.

    АДП-01.11 и АДП-01.12 — ультрафиолетовые датчики пламени с выносным сенсором

    Технические характеристики датчика-реле пламени

    Наименование параметра Исполнение АДП
    01.1 01.2 01.3 01.4 01.5* 01.6 01.7 01.8 01.9 / 01.11 01.10 / 01.12
    Диапазон длин волн пламени, нм 400…1000 500...3000 ** 250...800 185...260
    Диапазон частот пульсаций пламени, Гц 5–30
    Время задержки срабатывания при появлении пламени, не более, сек 0,4
    Длина линии связи экранированным проводом, м, не более 2
    Время задержки срабатывания при погасании пламени, не более, сек 2
    Глубина регулировки чувствительности, не менее, децибел 30
    Степень защиты по ГОСТ 14254-80 IP40
    Габариты, мм 98 × 55.5
    Вес, кг 0,125
    Выходной сигнал
    1 — Открытый коллектор
    2 — Контакты реле
    1 2 1 2 1 2 1 2 1 2
    Максимальный коммутируемый ток, А 0,1 3 0,1 3 0,1 3 0,1 3 0,1 3
    Максимальное коммутируемое постоянное напряжение, В 30 220 30 220 30 220 30 220 30 220
    Максимальное коммутируемое переменное напряжение, В 220 220 220 220 220
    Напряжение питания, В 18–27
    Потребляемый ток, А, не более 0,04 0,055 0,04 0,055 0,04 0,055 0,04 0,055 0,1 0,11

    * Снят с производства.
    ** Ионизационный датчик.

    Фланец для АДП-01

    Рекомендуем дополнительно приобрести фланец для АДП-01 АГСФ.716673.001. Он предназначен для предотвращения перегрева прибора и, соответственно, выхода его из строя.

    Информация для заказа:
    "Датчик-реле контроля пламени АДП-01.1".

    Пример записи в проектной документации:
    "Датчик-реле контроля пламени АДП-01.1 ТУ3113-006-12334427-2004".
