РД-2Р Реле давления

Раздел:

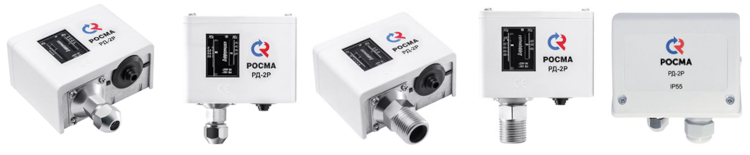

Тип РД-2Р, РД-2Р модель 35. Реле давления или прессостат применяется для переключения электрических цепей в зависимости от изменения давления среды. Это должны быть неагрессивные к медным сплавам жидкие или газообразные, не вязкие и не кристаллизующиеся среды с максимальной температурой до 110 °C (воздух, масло, вода, хладоны).

Информация
Документация
Смотрите также

Принцип работы реле заключается в следующем: когда значение давления в системе достигает определенной уставки, заданной заранее, происходит переключение однополюсного перекидного контакта. И затем реле срабатывает, замыкая или размыкая электрическую цепь. В момент, когда давление изменяется на величину настраиваемого дифференциала, реле возвращает контакт в исходное положение. Реле давления относится к категории автоматических устройств.

Универсальность прибора заключается в возможности работать как при повышении, так и при понижении давления.

Область применения: системы теплоснабжения, вентиляции, водоснабжения, машиностроительная отрасль, защита различных механизмов. В частности, реле устанавливаются в насосных установках для защиты от сухого хода, вызванного резким снижением давления в системе. В компрессорах обеспечивают работу агрегата в автоматическом режиме.

Характеристики:

Рабочий диапазон:

Рабочий диапазон, МПа	Дифференциал, МПа(настраиваемый)	Рперегруз. макс, МПа
−0,05…0,3	0,035…0,15	1,6
−0,07…0,6	0,06…0,4	1,6
−0,02…0,8*	0,07…0,4*	1,6*
−0,02…0,8**	0,04…0,15**	1,6**
0,1…1	0,1…0,3	1,6
0,5…1,6	0,1…0,4	3,5
0,5…2,4	0,2…0,5	3,5
0,5…3	0,5…1	3,5

* — для РД-2Р модель 35 G¼
** — для РД-2Р модель 35 G½

Воспроизводимость: ±2%
Контакты: Однополюсный перекидной контакт
Электрические характеристики:
8А ~220 В
16А ~110 В
Диапазон рабочих температур, °C:
Окружающая среда: -10…+70
Контролируемая среда: -10…+110
Корпус:
Алитированная сталь 10
РД-2Р, РД-2Р модель 35 — IP44, IP55***
*** — для всех РД с резьбой G¼
Крышка: Пластик, цвет белый
Штуцер и накидная гайка: Хромированная сталь 10
Кронштейн и механизм: Анодированная сталь 10
Сильфон: Медный сплав
Шкала: Алюминий, цвет черный
Стекло: Органическое
Способ присоединения:
РД-2Р — штуцер под развальцовку с накидной гайкой G¼ для крепления капиллярной трубки (Ø8 мм)
РД-2Р модель 35 — резьба G¼ или G½
Варианты монтажа: На приборную панель или с помощью кронштейна
Монтаж кабеля:

Тип	Способ монтажа	Ø кабеля, мм
РД-2Р модель 35	Кабельный ввод	6—14
РД-2Р	Резиновый уплотнитель	до12

Надежность: 100 000 циклов
Климатическое исполнение:
Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150
Техническая документация:
ТУ 4218-001-4719015564-2010
ГОСТ 26005–83

Дифференциал (зона возврата) — разность давлений между включением и отключением контактов реле.

Реле давления РД-2P

Тип	Исполнение	Рабочий диапазон давлений, МПа	Резьба присоединения
РД-2Р	IP44	−0,05…0,3;−0,07…0,6;0,1…1;0,5…1,6;0,5…2,4;0,5…3	накидная гайка G¼ для крепления капиллярной трубки
РД-2Р модель 35	IP44	−0,02…0,8	резьба G¼, G½
РД-2Р	IP55	−0,05…0,3;−0,07…0,6;0,1…1;0,5…1,6;0,5…2,4;0,5…3	накидная гайка G¼ для крепления капиллярной трубки
РД-2Р модель 35	IP55	−0,02…0,8	резьба G¼

Карта заказа

Тип	реле давления	РД-2Р
Верхний предел рабочего диапазона, МПа		0,3 / 0,6 / 0,8 / 1 / 1,6 / 2,4 / 3
Резьба присоединения		G½ / G¼
Модель	реле давления РД-2Р	—
Модель	реле давления РД-2Р модель 35	Модель 35
Степень защиты	IP44	—
Степень защиты	IP55	IP55
Кабельный ввод	IP44	—
Кабельный ввод	IP55 — пластиковый кабельный ввод М20х1,5	ПВ

Пример обозначения: РД-2Р — 1 МПа — G¼
