Рельсы направляющие SBG FL/FLL

Раздел:

Рельсовые направляющие SBC

• Информация
• Документация
• Смотрите также

•

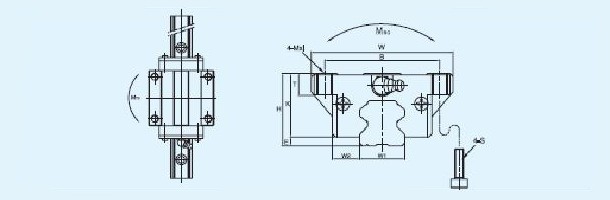

  Единицы измерения: мм

  Тип	Монтажные размеры					Размеры блока
  	В ы с о т а, H	Е	W2	Ш и р и н а, W	Д л и н а, L	Монтажное отверстие			L1	К	T	Ниппель
  						BxJ	M	S				Монтажное отверстие	Т1	N
  SBG 15 FL	24	3	16	47	60,8	38X30	M5	M4	38,8	21	7,2	Ø 3,5	4	9,8
  SBG 20 FL	30	3,5	21,5	63	77,2	53x40	M6	M5	50,8	26,5	9	M6x0,75	7	9,8
  SBG 20 FLL	30	3,5	21,5	63	83,2	53 x40	M6	M5	66,8	26,5	9	M6x0,75	7	9,8
  SBG 25 FL	36	6,5	23,5	70	86,9	57X45	M8	M6	58,5	29,5	10	M6x0,75	6,5	9,8
  SBG 25 FLL	36	6,5	23,5	70	108,4	57x45	M8	M6	79	29,5	10	M6x0,75	6,5	10,7
  SBG 30 FL	42	7	31	90	102,5	72x52	M10	M8	70,4	35	12	M6x0,75	8,5	10.7
  SBG 30 FLL	42	7	31	90	125	72x52	M10	M8	82,8	35	12	М6x0,75	8,5	10.7
  SBG 35 FL	48	7,5	33	100	112,6	82x62	M10	M8	80,4	40,5	13	M6x0,75	9,5	10,7
  SBG 35 FLL	48	7,5	33	100	138,1	82x62	M10	M8	105,9	40,5	13	M6x0,75	9,5	11
  SBG 45 FL	60	10	37,5	120	140,4	100x80	M12	M10	98	50	15	РТ 1/8	10,5	11
  SBG 45 FLL	60	10	37,5	120	172,4	100x80	M12	M10	130	50	15	РТ 1/8	10,5	11
  SBG 55 FL	70	13	43,5	140	164,8	116x95	M14	M12	118	57	17	РТ 1J8	12	11
  SBG 55 FLL	70	13	43,5	140	202,3	116x95	M14	M12	118	57	17	РТ 1/8	12	11
  SBG 65 FL	90	17,5	53,5	170	195,2	142x110	M16	M14	147	72,5	23	РТ 1/8	15	11
  SBG 65 FLL	90	17,5	53,5	170	255,2	142x110	M16	M14	207	72,5	23	РТ 1/8	15	11

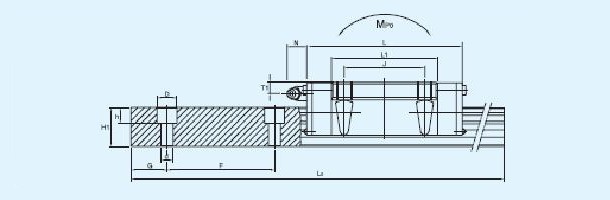

  Единицы измерения: мм

  Размеры рельса						Нагрузочная способность					Вес
  Ш и р и н а, W1	В ы с о т а, H1	Ш а г, F	Монтажное отверстие d x D x h	G	Максим. длина рельса L0max	Динамическая C (N)	Стационарня C0 (N)	Стационарный момент (кгс*м)			Каретка(кг)	Рельс(кг/м)
  								MRO	MPO	MYO
  15	15	60	4,5x7,5x5,3	20	3,000	8,550	13,425	7	5	5	0,18	1,45
  20	17,5	60	4,5x7,5x5,3	20	4,000	14,210	25,088	22	18	18	0,42	2,20
  20	17,5	60	4,5x7,5x5,3	20	4,000	16,905	36,554	29	32	32	0,54	2,20
  23	21,8	60	7x11x9	20	4,000	20,972	39,200	З6	32	31	0,62	3,10
  23	21,8	6о	7x11x9	20	4,000	24,667	48,069	44	50	49	0.78	3,10
  28	25	80	9x14x12	20	4,000	29,204	53,802	60	50	49	1,10	4,45
  28	25	80	9x14x12	20	4,000	35,300	67,904	75	81	80	1,44	4,45
  34	29	80	9x14x12	20	4,000	38,808	68,698	96	75	73	1,57	5,40
  34	29	80	9x14x12	20	4,000	46,070	90,405	126	133	131	2,14	6,40
  45	38	105	14x20x17	22,5	4,000	61,642	110,662	202	159	157	2,96	11,25
  45	38	105	14x20x17	22,5	4,000	75,597	138,552	250	238	235	3,75	11,25
  53	45	120	16х23x20	30	4,000	91,209	156,918	344	274	270	4,49	15,25
  53	45	120	16x23x20	30	4,000	111,847	196,666	427	413	405	5,68	15,25
  63	58,5	150	18x26x22	35	4,000	147,980	240,100	829	495	484	8,70	23,90
  63	58,5	150	18x26x22	35	4,000	199,140	324,460	834	85О	830	9,5	23,94

  1кН=102 кг*с
