БАВ-040 Блок аналоговых входов

Раздел:

Блок аналоговых входов БАВ-040 предназначен для преобразования аналоговых сигналов от четырех активных датчиков с токовым выходом 4-20 мА в цифровую форму и последующей передачи их по интерфейсу RS485.

Информация
Документация
Смотрите также

Управление работой блока осуществляется внешним устройством («мастером») по интерфейсу RS485, протокол ModBUS.
Блок предназначен для использования в составе систем автоматического контроля загазованности типа САКЗ-МК®-И, а также в составе других систем, устройств и комплексов, при условии соответствия входных и выходных сигналов.
- Режим работы: непрерывный.
- Назначенный срок службы блока: 12 лет.
- Межповерочный интервал: 2 года.
- Температура окружающей среды при эксплуатации: от -10 °С до +55 °С.
- Относительная влажность воздуха: не более 80% (при t= +25 °С).
- Атмосферное давление: от 86 до 106,7 кПа.
Степень защиты оболочки: IP20 по ГОСТ 14254-2015.
Класс защиты от поражения электрическим током: III по ГОСТ 12.2.007.0-75.
Электрическая прочность изоляции между интерфейсом и каналом измерения: 1500 В в течение 1 мин.

Блоки могут выпускаться в нескольких исполнениях в соответствии с условным
обозначением, отличающихся функциональным назначением и количеством входов.

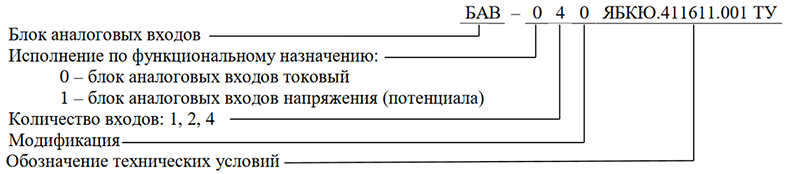

Структура условного обозначения:
