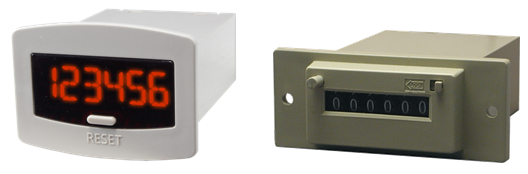

СИ-206-Д2, СИ-206-М1 Счетчики импульсов

Раздел:

Счетчики импульсов предназначены для подсчета количества импульсов, поступающих с измерительных датчиков на счетный вход, и пересчета их в требуемые физические единицы измерения (например, в метры, литры, штуки, килограммы и т. д.) путем умножения на заданный множитель; подсчета суммарной выработки за смену, сутки, неделю, месяц и т. д.; управления исполнительными механизмами с помощью дискретных выходов.

Информация
Документация
Смотрите также

Модификации:

СИ-206-Д2
СИ-206-М1

СИ-206-Д2

Счетчик импульсов, предназначен для суммирования прямого счета импульсов, поступающих на счетный вход.

Сброс показаний осуществляется вручную.

Особенности:

Несколько видов входных сигналов
Широкий диапазон питающих напряжений
Встроенный блок питания активных датчиков
Прямой счет
Сброс: кнопка на лицевой панели
Блок питания для датчиков =12 В
Монтаж: в щит

Технические характеристики:

Параметр		Значение
Диапазон счета		0…999 999
Индикатор		СД шестиразрядный
Типы подключаемых датчиков		«Сухой контакт», NPN с напряжением питания ≤ 30 В
Быстродействие		до 30 имп./с
Потребляемая мощность		< 4 Вт
Питание		~60…260 В или =24 В
Условия эксплуатации	Температура	−10…+40°С
Условия эксплуатации	Влажность	35…85%RH
Габаритные размеры		42×58×81 мм
Размеры врезного отверстия		27×52 мм
Вес		65 г

СИ-206-М1

Счетчик импульсов с ручным сбросом показаний и блокировкой для защиты от сброса показаний, предназначен для суммирования электрических импульсов практически прямоугольной формы.

Особенности:

Электромеханический счетчик
Подсчитывает количество собственных включений (подач напряжения на вход)
Блокировка для защиты от сброса
Тип входа: подача питания
Индикатор: механический 6-разрядный
Сброс: кнопка на лицевой панели
Монтаж: в щит

Технические характеристики:

Параметр		Значение
Диапазон счета		0…999999
Напряжение питания		~220 В, ~110 В или =24 В
Колебание напряжения питания		±10%
Потребляемая мощность	для счетчиков переменного тока	4 Вт
Потребляемая мощность	для счетчиков постоянного тока	3 Вт
Предел допускаемой основной абсолютной погрешности при непрерывном счете		≤10 единиц от контрольного числа (контрольное число 10⁵−1)
Быстродействие		до 20 имп./с
Минимальная длительность импульса		20 мс
Минимальная длительность паузы		25 мс
Количество разрядов		6
Срок службы		≥ 6 лет
Высота символов		3,5 мм
Размер монтажного отверстия		47×26 мм
Габаритные размеры		31×72×80 мм
Вес		170 г
