Блоки клапанов

Блок клапанов в сборе с регуляторами-стабилизаторами давления РС и регулирующими заслонками ЗР «ТермоБрест»

Применение регулирующих заслонок в составе блока позволяет обеспечить регулировочную характеристику, близкую к линейной, и расход газа при полностью открытой заслонке практически равен нулю, что позволяет обеспечить оптимальную регулировку мощности горелочного устройства.



  • Информация
  • Документация
  • Смотрите также
  • Все существующие схемы блоков клапанов могут быть укомплектованы регуляторами давления и заслонками регулирующими. В данных блоках регулятор давления устанавливается перед отсечным клапаном, который обеспечивает снижение входного давления до необходимой величины и его стабилизацию независимо от изменения расхода. Заслонка регулирующая устанавливается на выходе  блока перед отсечным клапаном или на выходе блока после второго отсечного клапана. Наличие фильтра газового, регулятора-стабилизатора давления, предохранительно-сбросного клапана и заслонки регулирующей дополнительно записывается в наименовании блока и в его составе.

    Пример блока с регулятором давления и заслонкой дроссельной.

    Блок C4H-4-118 ЗРВ с левым расположением клапана свечи безопасности относительно направления потока газа, исполнение клапанов с датчиком положения, оснащенный датчиком-реле давления, рабочее давление 0,5 бар, климатическое исполнение УЗ.1, напряжение питания 220 В, 50 Гц.
    Блок в сборе:
    – с фильтром газовым;
    – с регулятором-стабилизатором давления РС4-1-В-042;
    – с предохранительно-сбросным клапаном СК1-010.

    Наименование блока:
    C4H-4-118 ЗРВ
    исполнение: левое, ПР. (0…10 В); 0,5 бар, П, Д, У3,1, 220 В, 50 Гц.
    Блок в сборе:
    – с фильтром газовым ФН4-1;
    – с регулятором-стабилизатором давления РС4-1-В-042;
    – с предохранительно-сбросным клапаном СК1-010.

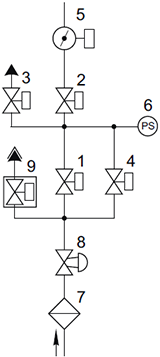

    Состав блока:

    1. Клапан отсечной ВН4Н-0,5П (DN 100).
    2. Клапан отсечной ВН4Н-0,5П (DN 100).
    3. Клапан свечи безопасности ВФ¾Н-4П (DN20).
    4. Клапан контроля плотности ВН¾НБ-4П (DN 20).
    5. Заслонка дроссельная ЗР4-6 В ПР. (DN 100). Электропривод заслонки управляется сигналом 0…10 В.
    6. Датчик-реле давления ДРД-40Б. Датчик-реле давления используется при проверке клапанов на герметичность.
    7. Фильтр газовый ФН4-1 (DN 100).
    8. Регулятор-стабилизатор давления РС4-1-В-042 (DN 100, диапазон настройки выходного давления 7…30 мбар).
    9. Клапан предохранительно-сбросной СК1-010 (DN 25, диапазон настройки срабатывания клапана 6….60 мбар).
