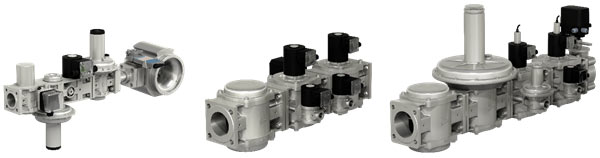

Блоки электромагнитных клапанов серии СН «ТермоБрест»

Раздел:

Блоки клапанов

• Информация
• Документация
• Смотрите также

•

  ОБЛАСТЬ ПРИМЕНЕНИЯ:
  Применяется для управления и регулирования подачей газовых сред в газовых горелках водогрейных и паровых котлов, плавильных и сушильных печей, газовых подогревателей и других газорасходных устройств.

  УСЛОВНЫЙ ПРОХОД:

  • DN 15÷300.

  МАТЕРИАЛ КОРПУСА:

  • сталь: DN 15÷300;
  • чугун: DN-150, DN-200;
  • алюминий: DN 15÷200.

  КОМБИНИРОВАННЫЙ ГАЗОВЫЙ БЛОК МОЖЕТ ОСНАЩАТЬСЯ ДОПОЛНИТЕЛЬНЫМИ УСТРОЙСТВАМИ:

  • датчиками положения затворов клапанов, входящих в состав блока;
  • датчиками-реле давления;
  • блоком контроля герметичности (обеспечивает проверку герметичности клапанов, входящих в состав блока, перед розжигом горелки);
  • электроприводами различных типов.

  ИСПОЛНЕНИЕ:

  • общепромышленное;
  • взрывозащищенное.

  КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

  • У3.1 (-30…+60 °С) – эксплуатация в нерегулярно отапливаемых помещениях;
  • У2 (-45…+60 °С) – эксплуатация под навесом;
  • УХЛ2 (-60…+60 °С) – эксплуатация под навесом;
  • УХЛ1 (-60…+60 °С) – эксплуатация на открытом воздухе.

  ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:
  По умолчанию все блоки клапанов газовых производства ТЕРМОБРЕСТ поставляются в исполнении для рабочей среды с температурой от -60 до +70 °С.
  По специальному заказу они могут быть изготовлены для рабочей среды с температурой от -45 до +120 °С.
  Для блоков клапанов с датчиками положения по специальному заказу возможно исполнение с температурой рабочей среды от -45 до +90 °С (верхний предел органичен допустимым пределом эксплуатации датчика положения).

  Структура обозначения Блоков электромагнитных клапанов:



  1. С – обозначение серии
  2. Присоединительный размер, дюймы
  3. Исходное состояние основных клапанов: Н - нормально-закрытое
  4. Дефис
  5. Количество клапанов в блоке
  6. Дефис
  7. Номер блока
  8. Номер блока

  Исполнение (дополнительные функции):

  9. К – исполнение основного клапана с регулятором расхода
  10. П – Исполнение клапанов с датчиком положения
  11. Д – Наличие датчиков-реле давления
  12. Е – Исполнение клапанов во взрывозащищенном исполнении
  13. ЗР – Наличие заслонки регулирующей
  14. ЗРВ – Наличие заслонки регулирующей дроссельного типа
  15. Климатическое исполнение, напряжение питания

  Пункты 9, 10, 11, 12, 13 устанавливаются по требованию заказчика. Напряжение питания указывается при заказе. Для блоков с присоединительными размерами 1ʺ, 1½ʺ и 2ʺ дополнительно указывается исполнение основных клапанов: муфтовое или фланцевое. Для блоков, где применяется электромеханическое регулирование расхода газа, дополнительно указывается:

  • для пропорционального регулирования – буквосочетание ПР., а в скобках тип датчика положения (2000 Ом, 100 Ом или 4…20 мА). Пример обозначения: ПР. (100 Ом);
  • для позиционного регулирования – буквосочетание ПОЗ.

  Примеры обозначения:

  Блок C2H-5-37 с муфтовым исполнением основных клапанов, левым расположением клапанов свечи безопасности и клапана запальной горелки относительно направления потока газа, наличие регулятора расхода в основном клапане, рабочее давление 1 бар, климатическое исполнение УХЛ2, напряжение питания 24 В постоянного това:
  C2H-5-37 исполнение: муфтовый, левое, К, 1 бар, УХЛ2, 24 В пост. тока
  Блок C4H-5-43 с правым расположением клапанов свечи безопасности и запальной горелки относительно направления потока газа, с позиционным регулированием расхода, рабочее давление 0,5 бар, исполнение клапанов с датчиками положения, оснащенный двумя датчиками-реле давления, в сборе с фильтром, климатическое исполнение У3.1, напряжение питания 220 В, 50 Гц:
  C4H-5-43 исполнение: правое, ПОЗ; 0,5 бар, П, Д2, с фильтром, У3.1, 220 В, 50 Гц.
  Блок C6H-3-91 с правым расположением клапана свечи безопасности относительно направления потока газа, пропорциональное регулирование расхода (датчик положения заслонки в электроприводе реостатного типа сопротивлением 2000 Ом), рабочее давление 1 бар, оснащенный одним датчиком-реле давления, климатическое исполнение У3.1, напряжение питания 220 В, 50 Гц:
  C6H-3-91 исполнение: правое, ПР. (2000 Ом), 1 бар, Д, У3.1, 220 В, 50 Гц.

  Технические данные:

  • Рабочая среда:
    природный газ по ГОСТ 5542-87,
    сжиженный газ по ГОСТ 20448-80
  • Время открытия / закрытия: не более 1 с
  • Частота включений, 1/ч: не более 300
  • Ресурс включений: 500 000
  • Напряжение питания, V:
    переменного тока 220, 110, 24; 50, 60 Гц,
    постоянного тока 220, 110, 24
  • Потребляемая мощность одной катушки, W: 25…….350
  • Класс изоляции: F
  • Степень защиты: IP65
  • Температура окружающей среды, °С:
    исполнения УЗ.1 -30…+60,
    исполнения У2 -45…+60,
    исполнения УХЛ2, УХЛ1 -60…+60

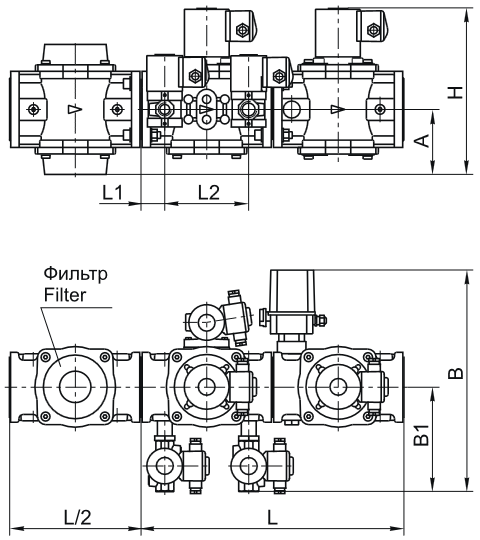

  Устройство:

  Блоки электромагнитных клапанов состоят из отдельных клапанов, собираемых по схемам с помощью вспомогательных элементов, обеспечивающих полную герметичность блоков. Детали блока и клапанов, входящих в него, изготовлены из коррозионно- стойких материалов (алюминий, нержавеющая сталь, пентастойкая резина).
  Каждый клапан блока оснащен электрическим соединителем со встроенным выпрямителем и контактом заземления. Для подключения контрольных приборов и других элементов каждый корпус клапана имеет патрубки с резьбой Rp(G)¼ʺ.

  Дополнительная информация:



  1. Блоки, в состав которых входит клапан с электромеханическим регулятором расхода, могут работать в режиме пропорционального или позиционного регулирования (в зависимости от типа применяемого электропривода).
  2. Климатическое исполнение для блоков с клапаном с электроприводом регулятора расхода – У3.1, У2.
  3. Блоки клапанов могут изготавливаться в комплекте с фильтрами газовыми, датчиками-реле давления и по индивидуальным схемам.
  4. Блоки клапанов могут изготавливаться во взрывозащищенном исполнении (2 Ex mc II T4 Gc X / II Gb c T4). Длина кабеля составляет 5 м.
  5. Конструкция блоков клапанов обеспечивает возможность проведения контроля герметичности перед розжигом горелки.
  6. На блоках, изготовленных по схемам 8, 11, 14, 15, 16, 17, установлены дополнительные клапаны контроля герметичности.
  7. Алгоритм контроля герметичности обеспечивается системой управления горелки (котла) или специальными приборами автоматического контроля герметичности.
