Аппаратура подготовки воздуха

Фильтр-влагоотделитель с регулятором давления

Фильтры-регуляторы серии EW, EIW, FEW предназначены для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата и автоматического поддержания величины давления на заданном уровне в пневматических системах.



  • Информация
  • Документация
  • Смотрите также
  • Фильтры-регуляторы давления диафрагментального типа со сбросом избыточного давления из вторичной магистрали через мембрану. Фильтры-регуляторы оснащены сбалансированным клапаном сброса, который обеспечивает более точное поддержание выходного давления при колебании входного давления и расхода сжатого воздуха.
    Фильтр-регуляторы обеспечивают двойную фильтрацию: центробежная очистка и очистка через сменный пористый фильтроэлемент.
    При монтаже манометра на устройство обязательно использовать герметик, например фум ленту.

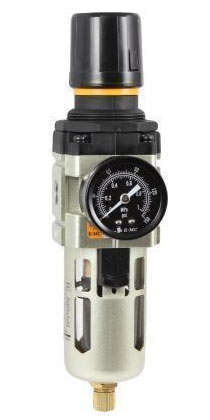

    Фильтр-влагоотделитель с регулятором давления серии EW

    Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия;
    Прозрачный стакан крепится к корпусу байонетным замком;
    Смазка осуществляется масляным туманом.

    Модель EW 1000 - EW 2000 EW 3000 - EW 5000
    Рабочее давление, МПа 0,05 - 1,0
    Испытательное давление, МПа 1,5
    Диапазон регулировки давления, МПа 0,15 - 0,85
    Рабочая температура +5... 60°C
    Присоединительный размер М5
    1/8", 1/4"
    1/4", 3/8"
    1/2", 3/4", 1"
    Тонкость очистки, мкм 25 (5 по запросу)
    Материал корпуса Цинковый сплав с металлическим резьбовыми вставками под фитинги
    Манометр В комплекте
    Материал стакана Поликарбонат
    Защита стакана Нет Есть

    Габаритные и присоединительные размеры фильтров-влагоотделителей с регулятором давления в сборе серии EW:

      Присоединительная резьба A B C D E F G H J K L M P
    EW1000 M5 25 109,5 50,5 25 26 25 28 30 4,5 6,5 40 2 28
    EW2000 1/8-1/4 40 164,5 78 40 56,8 30 34 43,5 5,4 15,4 55 2,3 40
    EW3000 1/4-3/8 53 211 92,5 53 60,8 39 40 46 6,5 8 53 2,3 56
    EW4000 3/8-1/2 70 262 112 70 70,5 49,2 54 53,5 8,5 10,5 70 2,3 73
    EW4000-06 3/4 75 267 114 70 70,5 49,2 54 55,5 8,5 10,5 70 2,3 73
    EW5000 3/4-1 90 338 116 90 75,5 49,2 54 62 8,5 10,5 70 2,3

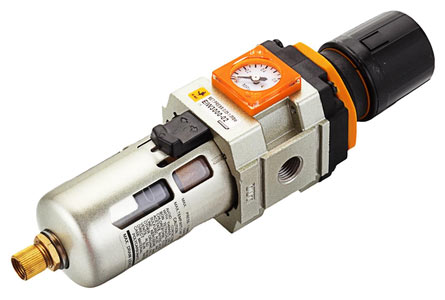

    Фильтр-влагоотделитель с регулятором давления серии EIW

    Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия;
    Прозрачный стакан крепится к корпусу байонетным замком;
    Смазка осуществляется масляным туманом.

    Модель EIW 2000
    Максимальное рабочее давление, МПа 1,0
    Испытательное давление, МПа 1,5
    Диапазон регулировки давления, МПа 0,15 - 0,85
    Рабочая температура +5... 60°C
    Присоединительный размер 1/8"
    1/4"
    Тонкость очистки, мкм 25 (5 по запросу)
    Материал корпуса Цинковый сплав с металлическими резьбовыми вставками под фитинги
    Манометр Встроен в корпус
    Материал стакана Поликарбонат
    Защита стакана Нет

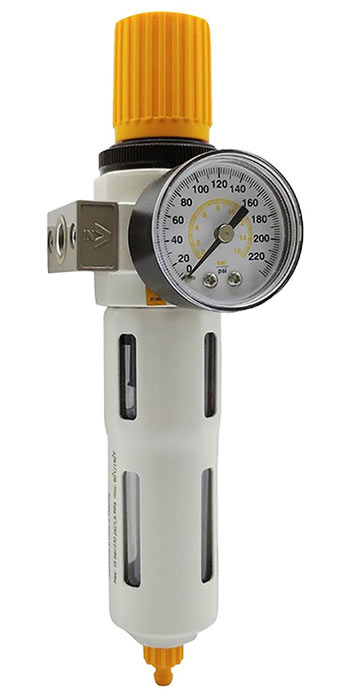

    Фильтр-влагоотделитель с регулятором давления серии FEW

    Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия;
    Слив конденсата осуществляется вручную.

    Модель FEW-01-mini
    FEW-02-mini
    FEW-04-midi
    Давление на входе, МПа 0,1 - 1,6
    Диапазон регулировки давления, МПа 0,05 - 1,2
    Рабочая температура -
    Присоединительный размер 1/8"
    1/4"
    1/2"
    Тонкость очистки, мкм 5 или 40
    Материал корпуса -
    Манометр В комплекте
    Материал стакана -
    Защита стакана -

    Габаритные и присоединительные размеры фильтров-влагоотделителей с регулятором давления в сборе серии FEW:

      B1 B2 B3 B4 D1 D2 D3 D4 D5 D6
    FEW-01-mini 65 52 40 76 G1/8" 31 M4 M36x1,5 41 38
    FEW-02-mini 65 52 40 76 G1/4" 31 M4 M36x1,5 41 38
    FEW-04-midi 85 70 55 95 G1/2" 50 M5 M52x1,5 50 52
      H1 H2 L1 L2 L3 L4 L5 L6 L7 L8 L9 1 2
    FEW-01-mini 20 11 193 60 68 3 98 60 15 19 7 14 22
    FEW-02-mini 20 11 193 60 68 3 98 60 15 19 7 14 22
    FEW-04-midi 32 22 250 80 99 5 130 60 15 19 8 14 24

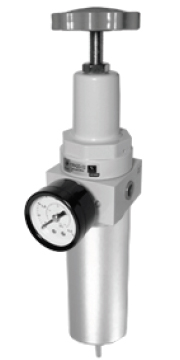

    Фильтр-влагоотделитель с регулятором давления серии EFRH прецизионный

    Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия.

    Модель EFRH 20-02
    Максимальное давление на входе, МПа 4,0
    Диапазон регулировки давления, МПа 0,15 - 3,5
    Рабочая температура +5... 80°C
    Присоединительный размер 1/4"
    Тонкость очистки, мкм 20 или 40
    Материал корпуса -
    Манометр В комплекте
    Материал стакана -
    Защита стакана -

    Основные характеристики фильтров-влагоотделителей с регулятором давления:

    Модель Основные характеристики
    Номинальный расход воздуха, л/мин Присоединительный размер Вес, кг
    EW1000-M5 100 M5 0,09
    FEW-01-mini 1000 1/8" -
    EW2000-01 1078 0,36
    EFRH 20-02 - 1/4" -
    EW2000-02 1165 0,36
    EIW2000-02 1165 0,30
    EW3000-02 1998 0,56
    FEW-02-mini 2200 -
    EW3000-03 2177 3/8" 0,56
    EW4000-03 5108 1,15
    FEW-04-midi 2200 1/2" -
    EW4000-04 5211 1,15
    EIW4000-04 5211 1,15
    EW4000-06 5750 3/4" 1,21
    EW5000-06 6200 1,7
    EW5000-10 6400 1" 1,7

    * Фильтры-влагоотделители с встроенными регуляторами давления должны устанавливаться в местах, удобных для осмотра, обслуживания и контроля параметров в вертикальном положении (отклонение от вертикали не более 5 градусов), непосредственно на трубопроводе или с использованием крепежных отверстий.
