Распределители с пневматическим управлением

Раздел:

Пневмораспределители

• Информация
• Документация
• Смотрите также

• В качестве управляющего воздействия используется поток сжатого воздуха.

  В случаях, когда нет возможности подавать электрический сигнал или это недопустимо по технике безопасности или иным причинам, используют распределители с пневматическим управлением.

  Распределители с пневмоуправлением могут поставляются 2 и 3 позиционные. Распределители предназначены для работы с очищенным воздухом. Пневмораспределители могут быть оснащены одним или двумя управляющими клапанами.

  Возможные присоединительные размеры пневмораспределителей - 1/8", 1/4", 3/8" и 1/2".

  • Степень защиты электромагнитных распределителей - IP65;
  • Диапазон рабочих температур распределителей: -5~60°С;
  • Рабочая среда: очищенный воздух (частицы не менее 25 мкм);
  • Наработка на отказ: 5 млн. циклов;
  • Рабочее тело - воздух, размер пыли не более 40мкм;
  • Рабочее давление: 1,5 - 8бар;
  • Максимальная частота срабатывания: 5 Гц.

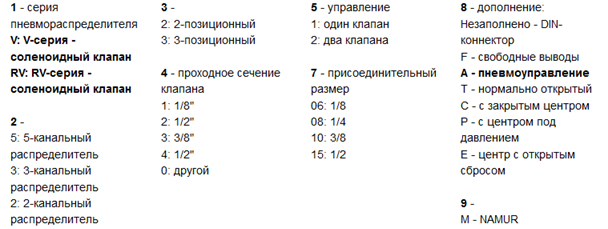

  Условное обозначение:

  1	2	3	4	5		7	8		9
  V	5	3	1	1	--	06	AС
  V	5	2	2	1	--	08	AC	--	M



  Обозначения в пневмосхемах:

  • А, B – рабочий порт;
  • P – порт питания;
  • R, S – порт выхлопа.

  Пневмораспределители 3/2
  	Модель Присоед. управл. сигнала Присоед. фитинг, глушитель Размер проход. сечения Расход Стандарт NAMUR V3211-06A V3211-06AM 1/8 1/8 1/4 Cv=0,67 650л/мин V3221-08A V3221-08AM 1/8 1/4 1/4 Cv=0,89 850л/мин V3231-10A V3231-10AM 1/8 3/8 3/8 Cv=1,68 1650л/мин V3241-15A V3241-15AM 1/8 1/2 1/2 Cv=2,79 2750л/мин V3212-06A   1/8 1/8 1/8 Cv=0,67 650л/мин V3222-08A   1/8 1/4 1/4 Cv=0,89 850л/мин V3232-10A   1/8 3/8 3/8 Cv=1,68 1650л/мин V3242-15A   1/8 1/2 1/2 Cv=2,79 2750л/мин
  	Модель Присоед. управляющего сигнала Присоед. фитинг, глушитель Размер проходного сечения Расход Нормально закрытые пневмораспределители 3/2 RV3211-06A 1/8 1/8 1/8 Cv=0,67 650л/мин RV3221-08A 1/8 1/4 1/4 Cv=0,89 850л/мин RV3231-10A 1/8 3/8 3/8 Cv=1,68 1650л/мин RV3241-15A 1/8 1/2 1/2 Cv=2,79
  Пневмораспределители 5/2
  	Модель Присоед. управл. сигнала Присоед. фитинг Присоед. глушитель Размер проходного сечения Расход Стандарт NAMUR V5211-06A V5211-06AM 1/8" 1/8" 1/8" 1/8" Cv=0,67 650л/мин V5221-08A V5221-08AM 1/8" 1/4" 1/8" 1/4" Cv=0,89 850л/мин V5231-10A V5231-10AM 1/8" 3/8" 1/4" 3/8" Cv=1,68 1650л/мин V5241-15A V5241-15AM 1/8" 1/2" 1/2" 1/2" Cv=2,79 2750л/мин V5212-06A V5212-06AМ 1/8" 1/8" 1/8" 1/8" Cv=0,67 650л/мин V5222-08A V5222-08AМ 1/8" 1/4" 1/8" 1/4" Cv=0,89 850л/мин V5232-10A V5232-10AМ 1/8" 3/8" 1/4" 3/8" Cv=1,68 1650л/мин V5242-15A V5242-15AМ 1/8" 1/2" 1/2" 1/2" Cv=2,79 2750л/мин
  	Модель Присоед. управл. сигнала Присоед. фитинг Присоед. глушитель Размер проходного сечения Расход С одним управляющим клапаном RV5211-06A 1/8" 1/8" 1/8" 1/8" Cv=0,67 650л/мин RV5221-08A 1/8" 1/4" 1/8" 1/4" Cv=0,89 850л/мин RV5231-10A 1/8" 3/8" 1/4" 3/8" Cv=1,68 1650л/мин RV5241-15A 1/8" 1/2" 1/2" 1/2" Cv=2,79 2750л/мин С двумя управляющими клапанами RV5212-06A 1/8" 1/8" 1/8" 1/8" Cv=0,67 650л/мин RV5222-08A 1/8" 1/4" 1/8" 1/4" Cv=0,89 850л/мин RV5232-10A 1/8" 3/8" 1/4" 3/8" Cv=1,68 1650л/мин RV5242-15A 1/8" 1/2" 1/2" 1/2" Cv=2,79 2750л/мин
  Пневмораспределители 5/3
  	Модель Присоед. управляющего сигнала Присоед. фитинг (глушитель) Размер проходного сечения Расход Стандарт NAMUR Пневмораспределители 5/3 с закрытым центром V5312-06AC V5312-06AMC 1/8" 1/8" (1/8") 1/8" Cv=0,50 450л/мин V5322-08AC V5322-08AC 1/8" 1/4" (1/8") 1/4" Cv=0,67 650л/мин V5332-10AC V5332-10AMC 1/8" 3/8" (1/4") 3/8" Cv=1,00 950л/мин V5342-15AC V5342-15AMC 1/8" 1/2" (1/2") 1/2" Cv=1,67 1650л/мин Пневмораспределители 5/3 с нагруженным центром (под давлением) V5312-06AP V5312-06AMP 1/8" 1/8" (1/8") 1/8" Cv=0,50 450л/мин V5322-08AP V5322-08AMP 1/8" 1/4" (1/8") 1/4" Cv=0,67 650л/мин V5332-10AP V5332-10AMP 1/8" 3/8" (1/4") 3/8" Cv=1,00 950л/мин V5342-15AP V5342-15AMP 1/8" 1/2" (1/2") 1/2" Cv=1,67 1650л/мин Пневмораспределители 5/3 с открытым сбросом V5312-06AE V5312-06AME 1/8" 1/8" (1/8") 1/8" Cv=0,50 450л/мин V5322-08AE V5322-08AME 1/8" 1/4" (1/8") 1/4" Cv=0,67 650л/мин V5332-10AE V5332-10AME 1/8" 3/8" (1/4") 3/8" Cv=1,00 950л/мин V5342-15AE V5342-15AME 1/8" 1/2" (1/2") 1/2" Cv=1,67 1650л/мин
  	Модель Присоед. управляющего сигнала Присоед. фитинг (глушитель) Размер проходного сечения Расход Пневмораспределители 5/3 с закрытым центром RV5312-06AC 1/8" 1/8" (1/8") 1/8" Cv=0,50 450л/мин RV5322-08AC 1/8" 1/4" (1/8") 1/4" Cv=0,67 650л/мин RV5332-10AC 1/8" 3/8" (1/4") 3/8" Cv=1,00 950л/мин RV5342-15AC 1/8" 1/2" (1/2") 1/2" Cv=1,67 1650л/мин Пневмораспределители 5/3 с нагруженным центром (под давлением) RV5312-06AP 1/8" 1/8" (1/8") 1/8" Cv=0,50 450л/мин RV5322-08AP 1/8" 1/4" (1/8") 1/4" Cv=0,67 650л/мин RV5332-10AP 1/8" 3/8" (1/4") 3/8" Cv=1,00 950л/мин RV5342-15AP 1/8" 1/2" (1/2") 1/2" Cv=1,67 1650л/мин Пневмораспределители 5/3 с открытым сбросом RV5312-06AE 1/8" 1/8" (1/8") 1/8" Cv=0,50 450л/мин RV5322-08AE 1/8" 1/4" (1/8") 1/4" Cv=0,67 650л/мин RV5332-10AE 1/8" 3/8" (1/4") 3/8" Cv=1,00 950л/мин RV5342-15AE 1/8" 1/2" (1/2") 1/2" Cv=1,67 1650л/мин
