Пневмораспределители

Пневмораспределители предназначены для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Количество линий (каналов):

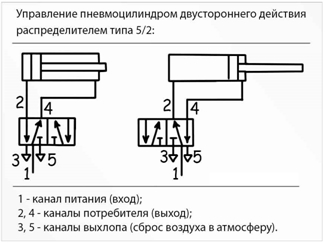

Пневмораспределители в зависимости от количества магистралей (входящих и отводящих) могут быть двухканальными, трехканальными, четырехканальными, пятиканальными и т.д. Количество линий указывается в числителе дробного цифрового обозначения. Управление пневмоцилиндрами двустороннего действия может осуществляться пневмораспределителями 4/2, на практике наиболее часто прибегают к пневмораспределителям 5/2, то есть имеющим 5 линий (каналов) и 2 положения, так как они проще и вместе с тем богаче с точки зрения конструктивного исполнения. Поступающий в систему сжатый воздух поочередно подается в одну из полостей пневмоцилиндра и одновременно из другой полости производится сброс отработавшего воздуха в атмосферу. У пневмораспределителя типа 5/2 линий выхлопа две (у типа 4/2 одна).

Количество позиций (положений):

Пневмораспределители бывают двухпозиционными, трехпозиционными. К примеру, первая позиция двухпозиционного распределителя такая: питание перекрыто, потребитель связан с выхлопом. Вторая позиция: к потребителю поступает сжатый воздух, а выхлоп перекрыт.

Способ управления:

Электромеханическое, электропневматическое, механическое (ручное и ножное) и пневматическое.

При электромеханическом управлении распределительный элемент перемещает непосредственно электромагнит.

Пневматическое управление происходит с помощью сжатого воздуха, который подается в управляющий канал пневмораспределителя.

Механическое управление осуществляется концевыми выключателями.

Электропневматическое (пилотное) управление - электромагнитное поле катушки управляющего распределителя (пилота) воздействует на якорь, который переключает распределительный элемент основного распределителя. Для того, чтобы произвести наладочные работы в подобных конструкция предусмотрено ручное дублирование управления, с помощью которого можно переключить распределитель без подачи электрического управляющего сигнала.

Управление пневмораспределителем:

Управление может быть односторонним и двухсторонним. В первом случае возврат распределительного элемента осуществляется механической или пневматической пружиной (автоматически отобранный воздух подается из магистрали по каналу распределителя). В случае с двусторонним управлением на пневмораспределитель подается два управляющих сигнала.

Конструктивное исполнение распределителя:

Выделяют клапанный и золотниковый типы. Запорно-регулирующий элемент клапанного типа перемещается вдоль осевой линии потока. Существенными достоинствами данной конструкции являются полная герметичность, невысокая требовательность к чистоте рабочей среды, отсутствие необходимости в смазке и быстродействие. Клапанный тип рекомендуется использовать для управления небольшими потоками сжатого воздуха. Золотниковый тип предполагает перемещение запорно-регулирующего элемента перпендикулярно осевой линии потока. Для такого рода перемещения требуется преодолеть лишь силу трения между золотником и корпусом распределителя. Такое конструктивное решение подходит для управления больших по величине потоков воздуха.

Особенности монтажа:

Распределители могут иметь стыковой, трубный и резьбовой способ монтажа.

Расходные характеристики:

К расходным характеристикам относят условный проход, пропускную способность, эффективную площадь проходного сечения, время отклика и мощность электромагнитной катушки (в случае с электромеханическими и электропневматическими распределителями).

Тип распределителя:

"Нормально открытый" тип имеет положение "открыто" при отсутствии управляющего воздействия питания, когда воздух проходит к выходному каналу. "Нормально закрытый" тип распределителя имеет положение "закрыто" при отсутствии управляющего воздействия питания.
