Пневмораспределители

Пневмораспределители с ручным управлением

Пневмораспределители предназначены для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.



  • Информация
  • Документация
  • Смотрите также
  • Пневмораспределители могут иметь от 2-х до 5-ти каналов подвода и отвода воздуха. Каналы управления в маркировке не указываются. По количеству фиксированных положений выделяют 2-х и 3-х позиционные распределители.

    К примеру, пневмокран серии M имеет тип 4/3, что указывает на то, что он является 4-х канальным и 3-х позиционным.

    Пневмораспределители с механическим управлением можно условно разделить на распределители ручного управления (кнопки, переключатели) и ножного управления (педаль).

    Технические характеристики:

    • Требования к воздуху: тонкость очистки 25мкм
    • Смазка: не требуется
    • Рабочее давление: 0-0,8 мПа
    • Максимальное давление: 1,2 мПа
    • Рабочая температура: -5... +60 С
    • Максимальная частота срабатывания: 5 циклов/сек
    Механические пневмораспределители (кнопки) - серия М
    Наименование Тип Присоединение фитингов Присоединение глушителей
    М221 3/2 1/8" 1/8"
    М322 3/2 1/4" 1/4"
    МJ322 3/2 1/4" 1/4"
    М522 5/2 1/4" 1/8"
    • Рабочее давление: 0-0,8 мПа;
    • Рабочая температура: -5...+60°C;
    • Рабочая среда: Сжатый воздух с распылённым маслом или без него, тонкость очистки 25 мкм.

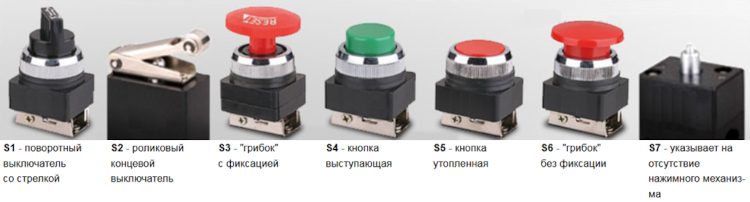

    Варианты нажимных механизмов для ручного пневмораспределителя серии М
    Пневмораспределители с ручным управлением (переключатели) серии L
    Наименование Тип Присоед. фитингов Присоед. глушителей
    L321-06 3/2 1/8" 1/8"
    L322-08 3/2 1/4" 1/4"
    L323-10 3/2 3/8" 3/8"
    L324-15 3/2 1/2" 1/2"
    L521-06 5/2 1/8" 1/8"
    L522-08 5/2 1/4" 1/8"
    L523-10 5/2 3/8" 1/4"
    L524-15 5/2 1/2" 1/2"

    Пневмораспределители с ручным управлением (переключатели) серии H (4H)
    Наименование Присоед. фитинга Присоед. глушителя Тип
    H321-06 1/8" 1/8" 3/2
    H32-08 1/4" 1/4" 3/2
    H323-10 3/8" 3/8" 3/2
    H324-15 1/2" 1/2" 3/2
    H521-06 H521-06S 1/8" 1/8" 5/2
    H522-08 H522-08S 1/4" 1/8" 5/2
    H523-10 H523-10S 3/8" 1/4" 5/2
    H524-15 H524-15S 1/2" 1/2" 5/2
    H531-06S H531-06C 1/8" 1/8" 5/3
    H532-08S H532-08C 1/4" 1/8" 5/3
    H533-10S H533-10C 3/8" 1/4" 5/3
    H534-15S H534-15C 1/2" 1/2" 5/3
    • Тип 5/2 литер "S" - с возвратом под действием пружины;
    • Тип 5/3 литер "S" - с центральным перекрытием и возвратом под действием пружины;
    • Тип 5/3 литер "C" - с центральным перекрытием и ручным управлением.

    Пневмокраны (клапаны-переключатели с ручным управлением) серии M
    Основные хар-ки М432-08
    Тип 4/3
    Рабочая среда Очищенный сжатый воздух с распылённым маслом или без него, тонкость очистки 25 мкм
    Условный проход, мм 3,5
    Присоед. размер фитингов и глушителей 1/4"
    Рабочее давление, бар 0 ~ 10
    Диапазон температуры окружающей среды, °С -5 ~ 60
    • Корпус: анодированный алюминий;
    • Поворотные диски: пластик;
    • Поворотная ручка: анодированный алюминий.
    Пневмокраны (клапаны-переключатели с ручным управлением) серии R
    Основные хар-ки R432-08 R432-10 R432-15
    Тип 4/3
    Рабочая среда Очищенный сжатый воздух с распылённым маслом или без него, тонкость очистки 25 мкм
    Условный проход, мм 6
    Присоед. размер фитингов и глушителей 1/4" 3/8" 1/2"
    Рабочее давление, бар 0 ~ 10
    Диапазон температуры окружающей среды, °С -5 ~ 60
    • Корпус: анодированный алюминий;
    • Поворотные диски: пластик;
    • Поворотная ручка: технопластик.
    Пневмокраны (клапаны-переключатели с ручным управлением) серии U
    Основные хар-ки U432-08
    Тип распределителя 4/3
    Рабочая среда Очищенный сжатый воздух с распылённым маслом или без него, тонкость очистки 25 мкм
    Условный проход, мм 3,5
    Присоед. размер фитингов и глушителей 1/4"
    Рабочее давление, бар 0 ~ 10
    Диапазон температуры окружающей среды, °С -5 ~ 60
    • Корпус: анодированный алюминий;
    • Уплотнения: пербунан (NBR);
    • Проставки: пластик;
    • Поворотная ручка: технопластик.
    Пневмокраны (клапаны-переключатели с ручным управлением) серии MR
    Основные хар-ки MR432-08 MR432-10 MR432-15
    Тип распределителя 4/3
    Рабочая среда Очищенный сжатый воздух с распылённым маслом или без него, тонкость очистки 25 мкм
    Условный проход, мм 6 5 7
    Присоед. размер фитингов и глушителей 1/4" 3/8" 1/2"
    Рабочее давление, бар 0 ~ 10
    Диапазон температуры окружающей среды, °С -5 ~ 60
    • Корпус: анодированный алюминий;
    • Поворотные диски: керамика;
    • Поворотная ручка: сталь.
