Пневмораспределители

Электромагнитные распределители воздуха

Предлагаем пневмораспределители 2 и 3 позиционные, с электромагнитным, пилотным или пневматическим управлением.



  • Информация
  • Документация
  • Смотрите также
  • Распределители предназначены для работы с очищенным воздухом. Электромагнитные пневмораспределители могут быть оснащены одной или двумя катушками 220В переменного тока, 24В или 12В постоянного тока. Под заказ возможны другие исполнения катушек.

    Возможные присоединительные размеры пневмораспределителей - 1/8", 1/4", 3/8" и 1/2".

    • Степень защиты электромагнитных распределителей - IP65;
    • Диапазон рабочих температур распределителей: -5~60°С;
    • Рабочее тело - воздух, размер пыли не более 40мкм;
    • Рабочее давление - 1,5 - 8бар.
    • Дин-коннектор с встроенным пьезорезистором;
    • Гайка с бронзовой внутренней резьбой;
    • Изоляция класса F;
      Класс защиты lp65;
      Посеребренные контакты улучшают проводимость.
    • Шероховатость внутренней стороны корпуса клапана достигает Ra 0,2;
    • Высококачественное масло хорошо защищает уплотнения и под высоким давлением почти не испаряется;
    • Оптимизированный золотник спроектирован со специальными кольцами с обеих сторон для защиты уплотнений, смазки и точности движения;
      Уплотнения предоставлены компанией Mitsubishi.
    • Высокопроизводительный магнитный материал обеспечивает работу клапанов с отличной производительностью, быстрым откликом и длительным сроком службы.

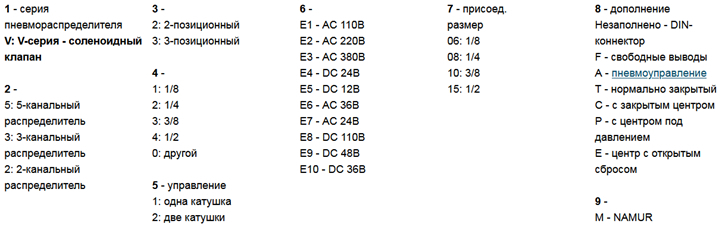

    Условное обозначение:

    1 2 3 4 5 6   7 8   9
    V 5 3 1 1 E2 - 06 С
    V 5 2 2 1 E2 - 08   - M

    Обозначения в пневмосхемах:

    • А, B – рабочий порт;
    • P – порт питания;
    • R, S – порт выхлопа.
    Пневмораспределители 2/2 нормально закрытые
    Модель (устаревшее наименование) Присоед. размер Размер проходного сечения Напряжение питания
    V221E2-08
    (2V025-08)
    1/4 1/8 220В переменного тока
    V221E2-06 1/8 1/8 220В переменного тока
    V221E4-08
    (2V025-08)
    1/ 1/8 24В постоянного тока
    V221E5-06 1/8 1/8 12В постоянного тока
    V221E5-08
    (2V025-08)
    1/4 1/8 12В постоянного тока
    Пневмораспределители 3/2
    Модель (устаревшее наименование) Присоед. фитин Присоед. глушитель Размер проходного сечения Напряжение питания
    V321-06 1/8" M5 1,2 мм 220В AC
    24В и 12В DC
    Модель (устаревшее наименование) Присоед. фитинг и глушитель Размер проходного сечения Расход Напряжение питания
    V3211-06
    (3V110-06)
    1/8" 1/8" Cv=0,67
    650л/мин
    220В AC
    24В и 12В DC
    V3221-08
    (3V210-08)
    1/4" 1/4" Cv=0,89
    850л/мин
    220В AC
    24В и 12В DC
    V3231-10
    (3V310-10)
    3/8" 3/8" Cv=1,68
    1600л/мин
    220В AC
    24В и 12В DC
    V3241-15 1/2" 1/2" Cv=2,79
    2700л/мин
    220В AC
    24В и 12В DC
    Модель Присоед. фитинг и глушитель Размер проходного сечения Расход Напряжение питания
    V3222-08 1/4" 1/4" Cv=0,89
    850л/мин
    220В AC
    24В и 12В DC
    Модель (устаревшее наименование) Присоед. фитинг и глушитель Размер проходного сечения Расход Напряжение питания
    V3211-06T
    (3V110-06T)
    1/8" 1/8" Cv=0,67
    650л/мин
    220В AC
    24В и 12В DC
    V3221-08T
    (3V210-08T)
    1/4" 1/4" Cv=0,89
    850л/мин
    220В AC
    24В и 12В DC
    V3231-10T
    (3V310-10T)
    3/8" 3/8" Cv=1,68
    1600л/мин
    220В AC
    24В и 12В DC
    V3241-15T
    (3V410-15T)
    1/2" 1/2" Cv=2,79
    2700л/мин
    220В AC
    24В и 12В DC
    Модель (NMUR) Присоед. фитинг и глушитель Размер проходного сечения Расход Напряжение питания
    V3211-06M 1/8" 1/8" Cv=0,67
    650л/мин
    220В AC
    24В и 12В DC
    V3221-08M 1/4 1/4 Cv=0,89
    850л/мин
    220В AC
    24В и 12В DC
    V3231-10M 3/8 3/8 Cv=1,68
    1600л/мин
    220В AC
    24В и 12В DC
    V3241-15M 1/2 1/2 Cv=2,79
    2700л/мин
    220В AC
    24В и 12В D
    Пневмораспределители 5/2
    Модель (устаревшее наименование) Присоед. фитинг Присоед. глушитель Размер проходного сечения Расход Напряжение питания
    V5211-М5 М5 М5 М5 Cv=0,31
    380л/мин
    220В AC
    24В и 12В DC
    V5211-06
    (4V110-06)
    1/8" 1/8" 1/8" Cv=0,67
    650л/мин
    220В AC
    24В и 12В DC
    V5221-08
    (4V210-08)
    1/4" 1/8" 1/4" Cv=0,89
    850л/мин
    220В AC
    24В и 12В DC
    V5231-10
    (4V310-10)
    3/8" 1/4" 3/8" Cv=1,68
    1600л/мин
    220В AC
    24В и 12В DC
    V5241-15
    (4V410-15)
    1/2" 1/2" 1/2" Cv=2,79
    2700л/мин
    220В AC
    24В и 12В DC
    Модель (устаревшее наименование) Присоед. фитинг Присоед. глушитель Размер проходного сечения Расход Напряжение питания
    V5212-06
    (4V120-06)
    1/8" 1/8" 1/8" Cv=0,67
    650л/мин
    220В AC
    24В и 12В DC
    V5222-08
    (4V220-08)
    1/4" 1/8" 1/4" Cv=0,89
    850л/мин
    220В AC
    24В и 12В DC
    V5232-10
    (4V320-10)
    3/8" 1/4" 3/8" Cv=1,68
    1600л/мин
    220В AC
    24В и 12В DC
    V5242-15
    (4V420-15)
    1/2" 1/2" 1/2" Cv=2,79
    2700л/мин
    220В AC
    24В и 12В DC
    Модель Присоед. фитинг Присоед. глушитель Размер проходного сечения Расход Напряжение питания
    N1M251-06 1/8" 1/8" 1/8" Cv=0,78
    750л/мин
    220В AC
    24В DC
    N2M251-08 1/4" 1/8" 1/4" Cv=0,89
    850л/мин
    24В DC
    Модель (NAMUR) Присоед. фитинг Присоед. глушитель Размер проходного сечения Расход Напряжение питания
    V5211-06M 1/8" 1/8" 1/8" Cv=0,67
    650л/мин
    220В AC
    24В и 12В DC
    V5221-08M 1/4" 1/8" 1/4" Cv=0,89
    850л/мин
    220В AC
    24В и 12В DC
    V5231-10M 3/8" 1/4" 3/8" Cv=1,68
    1600л/мин
    220В AC
    24В и 12В DC
    V5241-15M 1/2" 1/2" 1/2" Cv=2,79
    2700л/мин
    220В AC
    24В и 12В DC
    Модель (NAMUR) Присоед. фитинг Присоед. глушитель Размер проходного сечения Расход Напряжение питания
    V5212-06M 1/8" 1/8" 1/8" Cv=0,67
    650л/мин
    220В AC
    24В и 12В DC
    V5222-08M 1/4" 1/8" 1/4" Cv=0,89
    850л/мин
    220В AC
    24В и 12В DC
    V5232-10M 3/8" 1/4" 3/8" Cv=1,68
    1600л/мин
    220В AC
    24В и 12В DC
    V5242-15M 1/2" 1/2" 1/2" Cv=2,79
    2700л/мин
    220В AC
    24В и 12В DC
    Модель
    (RV)
    Присоед. фитинг Присоед. глушитель Размер проходного сечения Расход Напряжение питания
    RV5211-06 1/8" 1/8" 1/8" Cv=0,67
    650л/мин
    220В AC
    24В DC
    RV5221-08 1/4" 1/8" 1/4" Cv=0,89
    850л/мин
    220В AC
    24В DC
    RV5231-10 3/8" 1/4" 3/8" Cv=1,68
    1600л/мин
    220В AC
    24В DC
    RV5241-15 1/2" 1/2" 1/2" Cv=2,79
    2700л/мин
    220В AC
    24В DC
    Модель
    (RV)
    Присоед. фитинг Присоед. глушитель Размер проходного сечения Расход Напряжение питания
    RV5212-06 1/8" 1/8" 1/8" Cv=0,67
    650л/мин
    220В AC
    24В DC
    RV5222-08 1/4" 1/8" 1/4" Cv=0,89
    850л/мин
    220В AC
    24В DC
    RV5232-10 3/8" 1/4" 3/8" Cv=1,68
    1600л/мин
    220В AC
    24В DC
    RV5242-15 1/2" 1/2" 1/2" Cv=2,79
    2700л/мин
    220В AC
    24В DC
    Пневмораспределители 5/3
    Модель (устаревшее наименование) Присоед. фитинг Присоед. глушитель Размер проходного сечения Расход Напряжение питания
    Пневмораспределители 5/3 с закрытым центром
    V5312-06C
    (4V130C-06)
    1/8" 1/8" 1/8" Cv=0,50
    500л/мин
    220В AC
    24В и 12В DC
    V5322-08C
    (4V230C-08)
    1/4" 1/8" 1/4" Cv=0,67
    650л/мин
    220В AC
    24В и 12В DC
    V5332-10C
    (4V330C-10)
    3/8" 1/4" 3/8" Cv=1,00
    1000л/мин
    220В AC
    24В и 12В DC
    V5342-15C
    (4V430C-15)
    1/2" 1/2" 1/2" Cv=1,67
    1600л/мин
    220В AC
    24В и 12В DC
    Пневмораспределители 5/3 с нагруженным центром
    V5312-06P
    (4V130P-06)
    1/8" 1/8" 1/8" Cv=0,50
    500л/мин
    220В AC
    24В и 12В DC
    V5322-08P
    (4V230P-08)
    1/4" 1/8" 1/4" Cv=0,67
    650л/мин
    220В AC
    24В и 12В DC
    V5332-10P
    (4V330P-10)
    3/8" 1/4" 3/8" Cv=1,00
    1000л/мин
    220В AC
    24В и 12В DC
    V5342-15P
    (4V430P-15)
    1/2" 1/2" 1/2" Cv=1,67
    1600л/мин
    220В AC
    24В и 12В DC
    Пневмораспределители 5/3 с открытым сбросом
    V5312-06E
    (4V130E-06)
    1/8" 1/8" 1/8" Cv=0,50
    500л/мин
    220В AC
    24В и 12В DC
    V5322-08E
    (4V230E-08)
    1/4" 1/8" 1/4" Cv=0,67
    650л/мин
    220В AC
    24В и 12В DC
    V5332-10E
    (4V330E-10)
    3/8" 1/4" 3/8" Cv=1,00
    1000л/мин
    220В AC
    24В и 12В DC
    V5342-15E
    (4V430E-15)
    1/2" 1/2" 1/2" Cv=1,67
    1600л/мин
    220В AC
    24В и 12В DC
    Модель (NAMUR) Присоед. фитинг Присоед. глушитель Размер проходного сечения Расход Напряжение питания
    Пневмораспределители 5/3 с закрытым центром
    V5312-06MC 1/8" 1/8" 1/8" Cv=0,50
    500л/мин
    220В AC
    24В и 12В DC
    V5322-08MC 1/4" 1/8" 1/4" Cv=0,67
    650л/мин
    220В AC
    24В и 12В DC
    V5332-10MC 3/8" 1/4" 3/8" Cv=1,00
    1000л/мин
    220В AC
    24В и 12В DC
    V5342-15MC 1/2" 1/2" 1/2" Cv=1,67
    1600л/мин
    220В AC
    24В и 12В DC
    Пневмораспределители 5/3 с нагруженным центром
    V5312-06MP 1/8" 1/8" 1/8" Cv=0,50
    500л/мин
    220В AC
    24В и 12В DC
    V5322-08MP 1/4" 1/8" 1/4" Cv=0,67
    650л/мин
    220В AC
    24В и 12В DC
    V5332-10MP 3/8" 1/4" 3/8" Cv=1,00
    1000л/мин
    220В AC
    24В и 12В DC
    V5342-15MP 1/2" 1/2" 1/2" Cv=1,67
    1600л/мин
    220В AC
    24В и 12В DC
    Пневмораспределители 5/3 с открытым сбросом
    V5312-06ME 1/8" 1/8" 1/8" Cv=0,50
    500л/мин
    220В AC
    24В и 12В DC
    V5322-08ME 1/4" 1/8" 1/4" Cv=0,67
    650л/мин
    220В AC
    24В и 12В DC
    V5332-10ME 3/8" 1/4" 3/8" Cv=1,00
    1000л/мин
    220В AC
    24В и 12В DC
    V5342-15ME 1/2" 1/2" 1/2" Cv=1,67
    1600л/мин
    220В AC
    24В и 12В DC
    Модель
    (RV)
    Присоед. фитинг Присоед. глушитель Размер проходного сечения Расход Напряжение питания
    Пневмораспределители 5/3 с закрытым центром
    RV5312-06C 1/8" 1/8" 1/8" Cv=0,50
    500л/мин
    220В AC
    24В DC
    RV5322-08C 1/4" 1/8" 1/4" Cv=0,67
    650л/мин
    220В AC
    24В DC
    RV5332-10C 3/8" 1/4" 3/8" Cv=1,00
    1000л/мин
    220В AC
    24В DC
    RV5342-15C 1/2" 1/2" 1/2" Cv=1,67
    1600л/мин
    220В AC
    24В DC
    Пневмораспределители 5/3 с нагруженным центром
    RV5312-06P 1/8" 1/8" 1/8" Cv=0,50
    500л/мин
    220В AC
    24В DC
    RV5322-08P 1/4" 1/8" 1/4" Cv=0,67
    650л/мин
    220В AC
    24В DC
    RV5332-10P 3/8" 1/4" 3/8" Cv=1,00
    1000л/мин
    220В AC
    24В DC
    RV5342-15P 1/2" 1/2" 1/2" Cv=1,67
    1600л/мин
    220В AC
    24В DC
    Пневмораспределители 5/3 с открытым сбросом
    RV5312-06E 1/8" 1/8" 1/8" Cv=0,50
    500л/мин
    220В AC
    24В DC
    RV5322-08E 1/4" 1/8" 1/4" Cv=0,67
    650л/мин
    220В AC
    24В DC
    RV5332-10E 3/8" 1/4" 3/8" Cv=1,00
    1000л/мин
    220В AC
    24В DC
    RV5342-15E 1/2" 1/2" 1/2" Cv=1,67
    1600л/мин
    220В AC
    24В DC
