Измерительные индикаторы

Вид

Наименование

Общие технические характеристики

Omix T55-M6-1
Цифровой индикатор-мультиметр однофазный на DIN-рейку

Применяется для отображения действующих значений напряжения, силы тока, частоты, активной мощности, коэффициента мощности и активной энергии в однофазных сетях переменного тока

6 независимых светодиодных индикаторов: 2 пятиразрядных, 2 четырехразрядных и 2 трехразрядных
Высота символов: 5 мм, 6 мм
Диапазон индикации напряжения: ~50...300 В
Диапазон индикации силы тока: ~0...100 А
Диапазон индикации частоты: 45...65 Гц
Диапазон индикации активной мощности: 0...45 кВт
Диапазон индикации коэффициента мощности: 0...1
Диапазон индикации активной энергии: 0...99 999 кВт∙ч
Погрешность: ±(1% + 2 е.м.р.)
Диаметр монтажного отверстия: 22 мм
Степень пылевлагозащиты: IP43
Присоединение питания: винтовое

Omix R30-VF2-1
Omix T33-VF2-1
Цифровые индикаторы напряжения и частоты

Предназначены для отображения действующих значений напряжения и частоты в однофазных сетях переменного тока. Используются в качестве альтернативы светосигнальным лампам 22 мм при контроле питания и нагрузки в шкафах автоматики или распределительных шкафах
Особенности:

Широкий диапазон питания от измеряемой сети
Срок службы более 30 000 часов

Параметр	Omix R30-VF2-1	Omix T33-VF2-1
Цвет	красный, зеленый, желтый, синий, белый
Высота символов	6 мм	7 мм
Диапазон индикации напряжения	~50…500 В
Диапазон индикации частоты	5…99 Гц
Погрешность	± (1,5%+1е.м.р.)
Диаметр монтажного отверстия	22 мм
Тип подключения питания	Винтовое. 0,5…2,5 мм²
Тип подсветки	LED
Яркость	100 кд/м²
Уровень изоляции	2,5 кВ, 1 мин
Материал корпуса	РВТ (полибутилентерефталат)
Степень пылевлагозащиты	IP65 (со стороны лицевой панели)
Условия эксплуатации	-25…+55°С ≤90%RH
Вес	21 г	23 г

Omix R30-AV2-1
Omix T33-AV2-1-N2
Цифровые индикаторы тока и напряжения

Предназначены для отображения действующих значений силы тока и напряжения в однофазных сетях переменного тока. Используются в качестве альтернативы светосигнальным лампам 22 мм при контроле питания и нагрузки в шкафах автоматики или распределительных шкафах

Параметр	Omix R30-AV2-1	Omix T33-AV2-1-N2
Цвет	красный, зеленый, желтый, синий, белый	красный
Высота символов	6,5 мм	6 мм
Диапазон индикации напряжения	~50…500 В
Диапазон индикации силы тока	~0…100А
Погрешность	± (1,5%+1е.м.р.)
Диаметр монтажного отверстия	22 мм
Частота измеряемого напряжения	50…60 Гц
Потребление тока	20 мА
Допустимое отключение напряжения	20%
Тип подключения питания	Винтовое. 0,5…2,5 мм²
Тип подсветки	LED
Яркость	100 кд/м²
Уровень изоляции	2,5 кВ, 1 мин
Материал корпуса	РВТ (полибутилентерефталат)
Степень пылевлагозащиты	IP65 (со стороны лицевой панели)
Срок службы	30000 ч
Условия эксплуатации	-25…+55°С ≤90%RH
Габаритные размеры	Ø 29 х 49 мм	31 х 31 х 50 мм
Габаритные размеры трансформатора	29 х 29 х 15,5 мм	Ø 33 х 13 мм
Вес	48 г	46 г

Omix T33-M3-1
Цифровой индикатор напряжения, силы тока и частоты

Предназначен для отображения действующих значений напряжения, силы тока и частоты в однофазных сетях переменного тока. Используются в качестве альтернативы светосигнальным лампам 22 мм при контроле питания и нагрузки в шкафах автоматики или распределительных шкафах

Цвет: красный, зеленый, желтый, синий, белый
Высота символов: 6 мм
Диапазон индикации напряжения: ~50...500 В
Диапазон индикации силы тока: ~0...100 А
Диапазон индикации частоты: 5...99 Гц
Погрешность: ±(1,5% + 1 е.м.р.)
Диаметр монтажного отверстия: 22 мм
Степень пылевлагозащиты: IP65
Присоединение питания: винтовое
Трансформатор тока в комплекте
Тип подсветки: LED
Яркость: 100 кд/м²
Уровень изоляции: 2,5 кВ, 1 мин
Материал корпуса: PBT (полибутилентерефталат)
Степень пылевлагозащиты: IP65 (со стороны лицевой панели)
Срок службы: 30 000 ч
Условия эксплуатации: −25...+55°C, ≤ 90%RH
Условия хранения: −40...+70°C, ≤ 90%RH
Габаритные размеры: 31×31×49,5 мм
Габаритные размеры внешнего трансформатора: ∅ 23×13 мм
Вес (с трансформатором): 44 г

Omix R30-A1-1
Omix R30-A1-1-N2
Omix T33-A1-1
Omix T33-A1-1-N2
Цифровые индикаторы тока

Предназначены для отображения действующих значений силы тока в однофазных сетях переменного тока. Используются в качестве альтернативы светосигнальным лампам 22 мм при контроле питания и нагрузки в шкафах автоматики или распределительных шкафах

Параметр	Omix R30-A1-1	Omix R30-A1-1-N2			Omix T33-A1-1	Omix T33-A1-1-N2
Цвет	красный, зеленый, желтый, синий, белый				красный, зеленый, желтый	красный, зеленый, желтый, синий, белый
Высота символов	11 мм
Диапазон индикации силы тока	~0…100А
Погрешность	± (1,5%+1е.м.р.)
Диаметр монтажного отверстия	22 мм
Питание	~50…380 В
Тип подключения питания	Винтовое. 0,5…2,5 мм²
Тип подсветки	LED
Яркость	100 кд/м²
Уровень изоляции	2,5 кВ, 1 мин
Материал корпуса	РВТ (полибутилентерефталат)
Степень пылевлагозащиты	IP65 (со стороны лицевой панели)
Срок службы	30000 ч
Условия эксплуатации	-25…+55°С ≤90%RH
Габаритные размеры	Ø 29 х 48 мм	Ø 29 х 51 мм			29х29х46,5 мм	31х31х49,5 мм
Габаритные размеры трансформатора	Ø33х13 мм					Ø33х12 мм
Вес	44 г		36 г	42 г		44 г

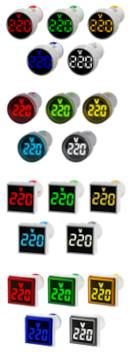

Omix R30-V1-1
Omix R30-V1-1-N2
Omix T33-V1-1
Omix T33-V1-1-N2
Цифровые индикаторы напряжения

Предназначены для отображения действующих значений напряжения в однофазных сетях переменного тока. Используются в качестве альтернативы светосигнальным лампам 22 мм при контроле питания и нагрузки в шкафах автоматики или распределительных шкафах

Параметр	Omix R30-V1-1	Omix R30-V1-1-N2	Omix T33-V1-1	Omix T33-V1-1-N2
Цвет	красный, зеленый, желтый, синий, белый
Высота символов	11 мм
Диапазон индикации напряжения	~50…500В (питание от измеряемой сети)
Погрешность	± (1,5%+1е.м.р.)
Диаметр монтажного отверстия	22 мм
Частота измеряемого напряжения	50…60 Гц
Потребление тока	20 мА
Допустимое отклонение напряжения	20%
Тип подключения питания	Винтовое. 0,5…2,5 мм²
Тип подсветки	LED
Яркость	100 кд/м²
Уровень изоляции	2,5 кВ, 1 мин
Материал корпуса	РВТ (полибутилентерефталат)
Степень пылевлаго-защиты	IP65 (со стороны лицевой панели)
Срок службы	30000 ч
Условия эксплуатации	-25…+55°С ≤90%RH
Габаритные размеры	Ø 29 х 48 мм	Ø 29 х 50,5 мм	29х29х46,5 мм	31х31х49,5 мм
Вес	20 г		19 г	23 г

Omix R30-DV1
Omix R30-DV1-N2
Omix R30-DV1-N3
Цифровые индикаторы напряжения постоянного тока

Предназначены для отображения действующих значений постоянного напряжения

Параметр	Omix R30-DV1	Omix R30-DV1-N2	Omix R30-DV1-N3
Цвет	красный, зеленый, желтый, синий, белый
Высота символов	11 мм			6 мм
Диапазон индикации напряжения	=5…60 В (питание от измеряемой сети)
Погрешность	± (4,0%+1е.м.р.)			± (1,5%+1е.м.р.)
Диаметр монтажного отверстия	22 мм
Тип подключения питания	Винтовое. 0,5…2,5 мм²
Тип подсветки	LED
Уровень изоляции	2,5 кВ, 1 мин
Степень пылевлагозащиты	IP65 (со стороны лицевой панели)
Срок службы	30000 ч
Условия эксплуатации	-25…+55°С ≤90%RH
Габаритные размеры	Ø 29 х 47 мм	Ø 29 х 50,5 мм
Вес	17 г	21 г	20 г

Omix MT22-VDC
Цифровой индикатор напряжения

Предназначен для отображения действующих значений напряжения
Особенности:

Большой размер символов индикации
Монтаж в отверстие 22 мм
Срок службы 30 000 часов

Параметр	MT22-VDC1	MT22-VDC3	MT22-VDC4	MT22-VDC5	MT22-VDC6
Цвет	Белый	Зеленый	Красный	Желтый	Синий
Диапазон индикации напряжения	=5...60 В
Погрешность	±1%
Потребление тока	20 мА
Яркость	100 кд/м²
Тип подключения	Винтовое, 0,5…2,5 мм²
Установочный диаметр	22,5 мм
Высота символов	11 мм
Материал корпуса	PBT
Степень пылевлагозащиты	IP40
Условия эксплуатации	−25...55°C; ≤ 90%RH

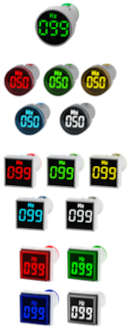

Omix R30-F1-1
Omix R30-F1-1-N2
Omix T33-F1-1
Omix T33-F1-1-N2
Цифровые индикаторы частоты

Предназначены для отображения действующих значений частоты в однофазных сетях переменного тока. Используются в качестве альтернативы светосигнальным лампам 22 мм при контроле питания и нагрузки в шкафах автоматики или распределительных шкафах

Параметр	Omix R30-F1-1	Omix R30-F1-1-N2	Omix T33-F1-1	Omix T33-F1-1-N2
Цвет	красный, зеленый, желтый, синий, белый			красный, зеленый, синий, белый
Высота символов	11 мм
Диапазон индикации частоты	0…99 Гц
Погрешность	± (1,5%+1е.м.р.)
Диаметр монтажного отверстия	22 мм
Питание	от измеряемой сети ~220 В (максимально до ~380 В)
Тип подключения питания	Винтовое. 0,5…2,5 мм²
Тип подсветки	LED
Яркость	100 кд/м²
Уровень изоляции	2,5 кВ, 1 мин
Материал корпуса	РВТ (полибутилентерефталат)
Степень пылевлагозащиты	IP65 (со стороны лицевой панели)
Срок службы	30000 ч
Условия эксплуатации	-25…+55°С ≤90%RH
Габаритные размеры	Ø 29 х 47 мм	Ø 29 х 50,5 мм	29х29х46,5 мм	31х31х50 мм
Вес	17 г	20 г	19 г	23 г

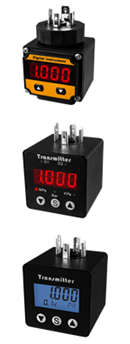

ИДДМ-11
ИДДМ-12
ИДДМ-23
Индикаторы-измерители аналогового сигнала

Предназначены для индикации:

физической величины (давления, температуры, уровня и т.д.)- ИДДМ-11 и ИДДМ-23
давления – ИДДМ-12, преобразованных в унифицированный сигнал постоянного тока 4…20 мА, для использования в качестве местного индикатора в составе с преобразователями с выходным унифицированным двухпроводным сигналом 4…20 мА, снабженными сигнальным разъемом стандарта DIN 43650A

Параметр	ИДДМ-11	ИДДМ-12	ИДДМ-23
Входной сигнал	4…20 мА
Диапазон отображения физической величины	-1999…9999
Погрешность	±0,1%
Светодиодный индикатор с высотой символов	9 мм
ЖК дисплей с подсветкой и высотой символов			9 мм
Светодиодные индикаторы единиц измерения	нет	есть
Выбор для отображения на дисплее одной из множества единиц измерения	нет		есть
Настраиваемые диапазон измерения и количество точек после запятой

ARCOM R30-HM
ARCOM T33-HM
Индикаторы времени наработки

Предназначены для определения времени наработки машин и механизмов. Применяются в любых отраслях промышленности и на любом оборудовании

Параметр	ARCOM R30-HM	ARCOM T33-HM
Цвет	красный, зеленый, желтый, синий, белый
Высота символов	6 мм	7 мм
Диапазон счета времени наработки	999ч 59мин
Питание	~220…380 В
Тип подключения питания	Винтовое. 0,5…2,5 мм²
Тип подсветки	LED
Яркость	100 кд/м²
Уровень изоляции	2,5 кВ, 1 мин
Материал корпуса	РВТ (полибутилентерефталат)
Степень пылевлагозащиты	IP65 (со стороны лицевой панели)
Срок службы	30000 ч
Условия эксплуатации	-25…+55°С ≤90%RH
Габаритные размеры	Ø 29 х 49,5 мм	31 х 31 х 49,5 мм
Вес	21 г	24 г

ARM-ITP2.4
ARM-ITP2.4.P
ARM-ITP2.6.P
Индикаторы технологических параметров

Предназначены для вывода оператору полученной по интерфейсу RS-485 информации о ходе технологического процесса
Особенности:

ЖК-дисплей с регулируемой яркостью подсветки
Возможность отображения различных символов ASCII, таких как целые числа, отрицательные знаки, десятичные точки, буквы латинского алфавита и т. д.
Функция цифровой этикетки. Возможность записать в память устройства символы, которые будут отображаться на дисплее при включении питания
Настройка мигания любой комбинации символов на дисплее
Настраиваемые адрес и скорость передачи данных
Сохранение настроек при отключении питания
Защита от короткого замыкания, перенапряжения, перегрузки, по току и обратной полярности подключения питания

Параметр	ARM-ITP2.4	ARM-ITP2.4P	ARM-ITP2.6P
Режим работы	Slave
Количество символов	4		6
Высота символов	20	14	9
Питание	=6…36 В
Потребляемая мощность	<200 мВт
Интерфейс	RS-485
Скорость передачи данных	4800…256000 бит/с
Условия эксплуатации	-40…85°С, ≤ 95% RH
Монтаж	в щит
Степень пылевлагозащиты	IP20 (со стороны лицевой панели)	IP66 (со стороны лицевой панели)
Габаритные размеры	48х96х28 мм	42х79х26 мм
Габаритные размеры врезного отверстия	46х93 мм	41х73 мм
Вес	68 г	47 г	44 г

ARCOM T33-PC
ARCOM R30-PC
Индикаторы счета импульсов

Предназначены для суммирования прямого счета импульсов, поступающих на счетный вход прибора
Особенности:

Широкий диапазон питания ~220...380 В
Срок службы более 30 000 часов

Параметр	ARCOM T33-PC	ARCOM R30-PC
Цвет	красный, зеленый, желтый, синий, белый
Высота символов	7 мм	6 мм
Диапазон счета импульсов	999 999
Питание	~220…380 В
Тип подключения питания	Винтовое. 0,5…2,5 мм²
Тип подсветки	LED
Яркость	100 кд/м²
Уровень изоляции	2,5 кВ, 1 мин
Материал корпуса	РВТ (полибутилентерефталат)
Степень пылевлагозащиты	IP65 (со стороны лицевой панели)
Условия эксплуатации	-25…+55°С ≤90%RH
Диаметр монтажного отверстия	22 мм
Габаритные размеры	31х31х49,5 мм	Ø 29х49,5 мм

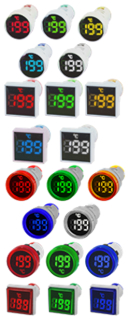

MT22-TM
Цифровой индикатор температуры

Предназначен для отображения действующих значений температуры
Особенности:

Широкий диапазон измеряемой температуры
Монтаж в отверстие 22 мм
Срок службы 30 000 часов
Длина кабеля датчика 1000 мм

Параметр	MT22-ТM1	MT22-ТM3	MT22-ТM4	MT22-ТM5	MT22-ТM6
Цвет	Белый	Зеленый	Красный	Желтый	Синий
Диапазон индикации напряжения	~50...380 В
Диапазон измеряемой температуры	−20...+199°С
Тип датчика температуры	NTC, 100 кОм
Погрешность	±1%
Потребление тока	20 мА
Яркость	100 кд/м²
Тип подключения	Винтовое, 0,5…2,5 мм²
Установочный диаметр	22,5 мм
Высота символов	11 мм
Длина провода датчика	1000 мм
Материал корпуса	PBT
Степень пылевлагозащиты	IP40
Условия эксплуатации	−25...55°C; ≤ 90%RH
Габаритные размеры	⌀30×46 мм

ART-R30
ART-T33
ART-R30-N2
ART-R30-N3
ART-T33-N2
Цифровые индикаторы температуры

С выносным датчиком для отображения действующих значений температуры
Особенности:

Датчик температуры NTC 10 кОм с длиной провода 950 мм все, кроме ART-R30-N3 (длиной провода 150 мм) в комплекте (возможно увеличение длины провода до 100 м)
Широкий диапазон питания ~50...380 В
Срок службы более 30 000 часов

Параметр	ART-R30	ART-T33	ART-R30-N2	ART-R30-N3	ART-T33-N2
Цвет	красный, зеленый, желтый, синий, белый			красный, зеленый, синий	красный, зеленый, желтый, синий, белый
Высота символов	11 мм
Диапазон измерения температуры	-20…199°С
Погрешность	±1%
Тип датчика	NTC 10 кОм
Тип подсветки	LED
Яркость	100 кд/м²
Уровень изоляции	2,5 кВ, 1 мин
Материал корпуса	РВТ (полибутилентерефталат)
Питание	-50…380 В
Тип подключения питания	Винтовое, 0,5…2,5 мм²
Степень пылевлагозащиты	IP65 (со стороны лицевой панели)
Условия эксплуатации	-25…+55°С ≤90%RH
Диаметр монтажного отверстия	22 мм
Габаритные размеры	Ø29х47,5 мм	29х29х47,5 мм	Ø29х51 мм	Ø29х49 мм	31,4х31,4х49 мм
Габаритные размеры датчика	Ø3х11 мм		Ø3х10 мм	Ø3х5	Ø3х10 мм
Длина провода	950 мм			150 мм	950 мм
Вес	24 г		26 г	24 г	28 г

MT22-HM
Цифровые индикаторы напряжения и частоты

Предназначены для отображения действующих значений напряжения и частоты сети. Используются в качестве альтернативы светосигнальным лампам 22 мм при контроле питания и нагрузки в шкафах автоматики или распределительных шкафах
Особенности:

Широкий диапазон напряжения питания
Монтаж в отверстие 22 мм
Срок службы 30 000 часов

Параметр	MT22-HM1	MT22-HM3	MT22-HM4	MT22-HM5	MT22-HM6
Цвет	Белый	Зеленый	Красный	Желтый	Синий
Диапазон индикации напряжения	~50...500 В
Диапазон индикации частоты	0...99 Гц
Погрешность	±1%
Потребление тока	20 мА
Яркость	100 кд/м²
Тип подключения	Винтовое, 0,5…2,5 мм²
Установочный диаметр	22,5 мм
Высота символов	6 мм
Материал корпуса	PBT
Степень пылевлагозащиты	IP40
Условия эксплуатации	−25...55°C; ≤ 90%RH
Габаритные размеры	⌀30×50,5 мм

MT22-VM
Цифровые индикаторы напряжения

Предназначены для отображения действующих значений напряжения. Используются в качестве альтернативы светосигнальным лампам 22 мм при контроле питания и нагрузки в шкафах автоматики или распределительных шкафах
Особенности:

Широкий диапазон напряжения питания ~20…500 В
Размер символа 11 мм
Срок службы 30 000 часов
Цвет: красный, зеленый, желтый, синий, белый
Яркость: 100 кд/м²
Диапазон индикации напряжения: ~20...500 В
Погрешность: ±(2,5% + 1 е.м.р.)
Диаметр монтажного отверстия: 22 мм
Степень пылевлагозащиты: IP40
Присоединение питания: винтовое
Диапазон рабочих температур: -25…+55°С
Относительная влажность воздуха: < 90%RH
Материал корпуса: РВТ (полибутилентерефталат)
Потребление тока: 20 мА
Допустимое отклонение напряжения: 20%
Частота измеряемого напряжения: 50…60 Гц
Тип подключения: Винтовое, 0,5…2,5 мм²
Тип подсветки: LED
Уровень изоляции: 2,5 кВ, 1 мин
Габаритные размеры: Ø30х51 мм

Модификации индикаторов:

MT22-VM1	MT22-VM3	MT22-VM4	MT22-VM5	MT22-VM6
Белый	Зеленый	Красный	Желтый	Синий

MT22-VAM
Цифровые индикаторы напряжения и тока

Предназначены для отображения действующих значений напряжения и тока. Используются в качестве альтернативы светосигнальным лампам 22 мм при контроле питания и нагрузки в шкафах автоматики или распределительных шкафах
Особенности:

Широкий диапазон напряжения питания ~50…500 В
Размер символа 11 мм
Трансформатор тока до 100 А в комплекте
Срок службы 30 000 часов

Параметр	MT22-VAM3	MT22-VAM4	MT22-VAM5
Цвет	Зеленый	Красный	Желтый
Степень пылевлагозащиты	IP54 (со стороны лицевой панели)
Напряжение питания (AC)	50…500 В (питание от измеряемого напряжения)
Диапазон рабочих температур	−25…+55°C
Температура хранения	−40…+70°C
Относительная влажность воздуха	< 90%RH
Яркость	100 кд/м²
Материал корпуса	PBT (полибутилентерефталат)
Погрешность измерения	1%
Установочный диаметр	22,5 мм
Потребление тока	20 мА
Допустимое отклонение напряжения	20%
Частота измеряемого напряжения	50…60 Гц
Тип подключения питания	Винтовое, 0,5…2,5 мм²
Тип подсветки	LED
Уровень изоляции	2,5 кВ, 1 мин.
Срок службы	30 000 ч
Габаритные размеры	⌀30×46 мм
