Серия AI-7028/7048 Температурные контроллеры

Раздел:

Optimus Drive

• Информация
• Документация
• Смотрите также

•

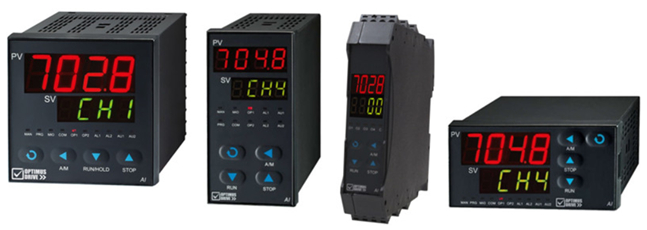

  Двухканальные (AI-7028) и четырехканальные (AI-7048) термоконтроллеры

  • Выпускаются в 4 типоразмерах (мм): 96х96, 48х96, 96х48, 22.5x100.
  • Типоразмер 22.5x100 мм имеет крепление на DIN-рейку.
  • Оснащены ярким контрастным дисплеем.
  • Поддерживаются 2 режима работы: ПИД с автонастройкой и ON-OFF.
  • Широкий выбор типов входных сигналов: K (-50~+1300°C), S (-50~+1700°C), R (-50~+1700°C), T (-200~+350°C), E (0~+800°C), J (0~+1000°C), B (+200~+1800°C), N (0~+1300°C), WRe3-WRe25 (0~+2300°C), WRe5-WRe26 (0～+2300°C), Pt100 (-200~+800°C).
  • Линейное напряжение: 0-20 мВ, 0-60 мВ, 0-75 мВ, 0-100 мВ, 0-1 В.
  • Доступна модель под Pt100 (без термопар).
  • Есть встроенный аварийный выход (реле).
  • Тип рабочего выхода: по напряжению.
  • Диапазон рабочих температур -10 +60 С°.
  • Есть встроенный интерфейс RS485/Modbus.
  • Точность ± 0.2% полной шкалы ± 0.1°C.
    Примечание 1: Для входа термопары с внутренней компенсацией следует учитывать погрешность компенсации холодного спая до 1°C.
    Примечание 2: Термопара типа B может достигать заявленной точности измерения только в диапазоне 600～1800°C.
  • Исполнения с питанием 24 В постоянного тока или 220 В переменного тока.
  • Температурный сдвиг:
    ≤ 0.01% полной шкалы /°C (обычное значение 60 ppm/°C).
  • Электромагнитная совместимость (EMC):
    ± 4 кВ / 5 кГц согласно стандарту IEC61000-4-4; 4 кВ согласно стандарту IEC61000-4-5.
  • Стойкость изоляции:
    Между цепью питания, релейным или сигнальным контактом ≥ 2300 В постоянного тока;
    Между выходом по напряжению SSR и термопарой ≥ 600 в постоянного тока.
  • Время реакции:
    0.48 сек / 4 канала.

  Обозначение при заказе:



  1. Базовая модель AI-7028 (2 канала), AI-7048 (4 канала)
  2. Типоразмер (А – 96х96, E – 48х96, F – 96x48, D7 – 22.5x100 DIN)
  3. Входы 1 и 2 (J1 – термопары, J2 – Pt100)
  4. Входы 3 и 4 (J1 – термопары, J2 – Pt100)
  5. Выходы 1 и 2 (SSR 12VDC/20mA)
  6. Слот ALM для аварийного выхода (L0 - реле 250VAC/2A)
  7. Выходы 3 и 4 (SSR 12VDC/20mA)
  8. Интерфейс RS485
  9. Питание 24 VDC (если не заполнено, то 220 VAC)
  10. Версия для России
