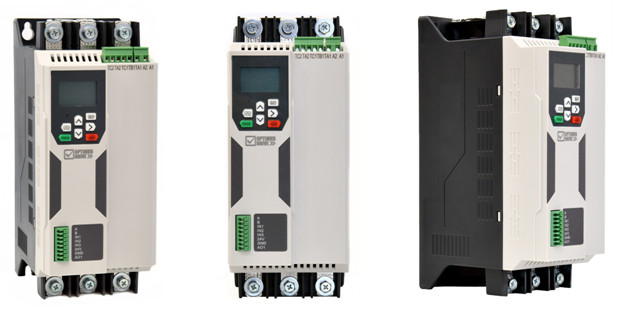

Серия SSD360 Устройства плавного пуска

Раздел:

OPTIMUS DRIVE

• Информация
• Документация
• Смотрите также

•

  УПП имеет компактные габариты и оснащено встроенным шунтирующим контактором (байпасом), набором защит двигателя, информативным русскоязычным дисплеем (опционально – выносной пульт с ЖК-экраном для установки на дверцу шкафа), интерфейсом RS-485 для простой интеграции в различные системы, что делает SSD360 оптимальным выбором для надёжного и интеллектуального управления оборудованием.

  Характеристики:

  Самые компактные в номенклатуре Optimus Drive устройства плавного пуска (УПП) серии SSD360 со встроенным шунтирующим контактором (байпасом) подходят для большинства применений, требующих плавного разгона и останова асинхронных двигателей мощностью от 5,5 до 115 кВт.

  • Номинальное напряжение 380 В
  • Номинальная мощность 5,5-115 кВт
  • Встроенный шунтирующий контактор (байпас)
  • Способы пуска:
    • Линейное увеличение напряжения
    • Ограничение пускового тока
  • Способы останова:
    • Останов на выбеге
    • Плавный останов по времени
  • 3 дискретных входа, 1 программируемое реле и аналоговый выход 4-20 mA в моделях до 15 кВт
  • 3 дискретных входа, 2 программируемых реле и аналоговый выход 4-20 mA в моделях от 18,5 кВт и выше
  • Встроенный интерфейс RS-485 (ModBus RTU)
  • Встроенный пульт управления на русском и английском языках
    Опционально — выносной пульт с ЖК-экраном на русском языке для установки в дверцу шкафа
  • Набор защит:
    • Потеря входной или выходной фазы
    • Перегрузка во время работы
    • Низкая нагрузка
    • Перегрузка по току при пуске или во время работы
    • Пробой тиристора
    • Превышение времени пуска
    • Внешняя авария
  • Набор функций для водяного насоса: поплавок, контактный манометр, наполнение по датчикам уровня, опустошение по датчикам уровня
  • Для моделей до 15 кВт предусмотрено крепление на Din-рейку

  Модельный ряд:

  МОДЕЛЬ	ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
  SSD360-005-Z-RU	SSD360-005-Z-RU, Устройство плавного пуска, 5,5кВт, 11А, встр. байпас
  SSD360-007-Z-RU	SSD360-007-Z-RU, Устройство плавного пуска, 7,5кВт, 15А, встр. байпас
  SSD360-011-Z-RU	SSD360-011-Z-RU, Устройство плавного пуска, 11кВт, 22А, встр. байпас
  SSD360-015-Z-RU	SSD360-015-Z-RU, Устройство плавного пуска, 15кВт, 30А, встр. байпас
  SSD360-018-Z-RU	SSD360-018-Z-RU, Устройство плавного пуска, 18,5кВт, 37А, встр. байпас
  SSD360-022-Z-RU	SSD360-022-Z-RU, Устройство плавного пуска, 22кВт, 44А, встр. байпас
  SSD360-030-Z-RU	SSD360-030-Z-RU, Устройство плавного пуска, 30кВт, 60А, встр. байпас
  SSD360-037-Z-RU	SSD360-037-Z-RU, Устройство плавного пуска, 37кВт, 74А, встр. байпас
  SSD360-045-Z-RU	SSD360-045-Z-RU, Устройство плавного пуска, 45кВт, 90А, встр. байпас
  SSD360-055-Z-RU	SSD360-055-Z-RU, Устройство плавного пуска, 55кВт, 110А, встр. байпас
  SSD360-075-Z-RU	SSD360-075-Z-RU, Устройство плавного пуска, 75кВт, 150А, встр. байпас
  SSD360-090-Z-RU	SSD360-090-Z-RU, Устройство плавного пуска, 90кВт, 180А, встр. байпас
  SSD360-115-Z-RU	SSD360-115-Z-RU, Устройство плавного пуска, 115кВт, 230А, встр. байпас
  SSD360-KP01	SSD360-KP01, Выносная LCD панель управления
