Раздел: | Клапаны ВН, ВФ СП «ТермоБрест» |
Клапаны электромагнитные автоматические общепромышленного и взрывозащищенного исполнений соответствуют ТУ РБ 05708554.021-96.
Клапаны электромагнитные двухпозиционные предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов, а также жидких неагрессивных сред, вязкостью до 40·10-6 м2/с в качестве запорно-регулирующего органа и органа безопасности при продолжительном режиме работы.
Клапаны изготавливаются в алюминиевых и стальных корпусах.
При проектировании и монтаже газовых систем, таких как шкафные установки редуцирования и учета небольших габаритов, трубопроводы подвода газа к котлоагрегатам в помещениях с ограниченным пространствам, встречаются ситуации, когда установка отсечных клапанов не возможна на линейных участках по конструктивным причинам и требует изготовления дополнительных участков трубопровода, что в некоторых случаях невозможно.
СП «ТермоБрест» ООО предлагает решение данной задачи: УГЛОВЫЕ ЭЛЕКТРОМАГНИТНЫЕ КЛАПАНЫ

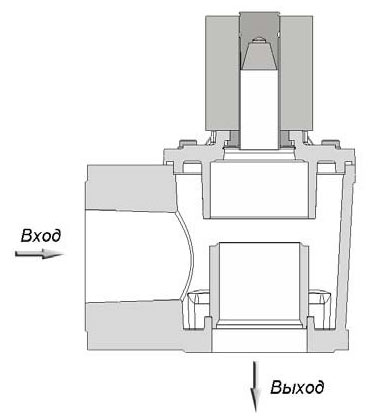

В клапанах данного исполнения вход и выход расположены под углом 90°.
Угловые клапаны марки ТЕРМОБРЕСТ возможно применять в помещениях с ограниченным пространством, где установка серийных клапанов затруднительна.
По своим техническим характеристикам угловые клапаны ничем не отличаются от серийно выпускаемых в обычном исполнении, более того, уменьшен коэффициент гидравлического сопротивления по сравнению с серийными клапанами примерно на 40%.
ПРЕИМУЩЕСТВА ПРИМЕНЕНИЯ УГЛОВЫХ КЛАПАНОВ МАРКИ ТЕРМОБРЕСТ:
Угловые клапаны марки ТЕРМОБРЕСТ изготавливаются со следующими параметрами:
Дополнительно клапаны могут быть оснащены датчиком положения (открыт-закрыт).
Клапан ВН3Н-1У , У3.1, 220 В, 50 Гц
электромагнитный угловой клапан, номинальным диаметром DN 80, в алюминиевом корпусе, номинал рабочего давления 1 бар, напряжение питания 220 В, 50 Гц, климатическое исполнение У3.1.
Клапаны в Алюминиевом корпусе | Клапаны в Стальном корпусе | ||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
По типу присоединения к трубопроводу клапаны изготавливаются:
Фланцы клапанов соответствуют ГОСТ 33259, тип 01, PN 6 (По заказу возможно изготовление клапанов номинальными диаметрами DN 50 - 100 с присоединительными фланцами тип 01, PN 16). |
![]()
По типу присоединения к трубопроводу клапаны изготавливаются:
Фланцы клапанов соответствуют:
|
||||||||||||||||||||||||||||||||||||||||||
Общие технические характеристики:
|
Общие технические характеристики:
|
Клапаны во взрывозащищенном исполнении изготавливаются с уровнем взрывозащиты «повышенная надежность против взрыва».
Электрическая часть клапана имеет взрывозащищенное исполнение с видом взрывозащиты «mc» (герметизация компаундом). Взрывобезопасность неэлектрической части клапана обеспечивается защитой конструкционной безопасностью «с». Маркировка взрывозащиты - 2Ex mc II T4 Gc Х / II Gb c T4. Клапаны могут применяться во взрывоопасных зонах согласно гл.7.3 «Правил устройства электроустановок».
Подключение электромагнитной катушки клапана во взрывозащищенном исполнении к сети производится с помощью кабеля, залитого компаундом. Стандартная длина кабеля
составляет 5 м. В случае необходимости увеличения длины кабеля следует применять проходную клеммную коробку во взрывобезопасном исполнении.
Опросный лист на клапаны электромагнитные
В разделе «Документация» смотрите Технические характеристики на:
