ВЕХА Реле времени

Раздел:

Новатек, Овен и другие российские производители

Применяется там, где требуется автоматизировать процессы управления оборудованием, связанным с временными задержками.

Информация
Документация
Смотрите также

Предназначено для однократного или циклического включения (выключения) исполнительных механизмов после отработки установленной выдержки времени. Область применения охватывает все производственные циклы в промышленности и сельском хозяйстве, где требуется автоматизировать процессы управления оборудованием, связанным с временными задержками.

Особенности прибора:
- Соответствие высоким нормам ЭМС совместимости и безопасности (класс А при 3-й степени жесткости испытаний).
- Гибкая логика работы.
- Возможность ограничить доступ к программе прибора с помощью пароля.
- Возможность гашения индикатора.
- Возможность управления посредством внешних сигналов.
- До трех дискретных выходов различного типа (реле, транзистор,...).

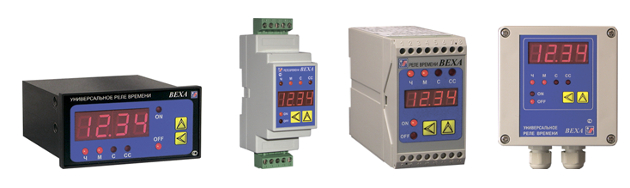

- Различные варианты исполнения (до IP65):
  - ВЕХА-Щ – щитовой, IP20;
  - ВЕХА-Д – на рейку DIN, IP20;
  - ВЕХА-Д2 – на рейку DIN, IP20 в пластрон;
  - ВЕХА-Н – настенный, IP65;
  - ВЕХА-Н57 – настенный, IP65;
  - ВЕХА-НТ127 – настенное табло, IP20.
Информация для заказа:

Прибор выпускается в различных модификациях, поэтому необходимо точно указывать требуемую комплектацию, согласно принятой изготовителем маркировке:

ВЕХА – X – YYY – Z

X – тип корпуса:
    Щ – щитовой 96х48х100 мм (ШхВхГ), IP20;
    Н – настенный 100x100x55 мм (ШхВxГ), IP65;
    Д – на ДИН-рельс 45х75х110 мм (ШхВxГ), IP20;
    Д2 – на ДИН-рельс 36х110х60 мм (ШхВxГ), IP20;
    Н57 – настенный 240x120x60 мм (ШхВxГ), IP65;
    НТ127 – настенное табло 488x238x56 мм (ШхВxГ), IP20.

YYY – тип дискретных выходных каналов:
    PPP – до трёх механических реле;
    ККK – до трёх оптотранзисторных ключей;
    ССC – до трёх оптосимисторов;
    ТТТ – до трёх драйверов твердотельных реле;
Возможны любые комбинации: Р, РР, РРK, РРC, РKC, РТ, но в исполнениях ВЕХА-Д2 и ВЕХА-НТ возможна установка не более одного (для Д2) и не более двух (для НТ57 и НТ127) дискретных выходов.

Z – напряжение питания прибора (сеть):
    ~220В – сеть ~220В (–15..+10)%, 50Гц;
    ~110В – сеть ~110В (–15..+10)%, 50Гц (кроме ВЕХА-Д2);
    =24В* – сеть =24В ± 5%;
    =12В* – сеть =12В ± 5%.

(*) приборы с питанием от сети постоянного тока имеют гальванически связанный источник питания (объединяются потенциалы минусовых клемм сети, дискретных входов и драйверов твердотельных реле). Пример обозначения прибора при его заказе и в документации другой продукции, в которой он может быть применён:
«Реле времени ВЕХА-Щ-РР-~220В ТУ 4278-001-64267321-2006».
