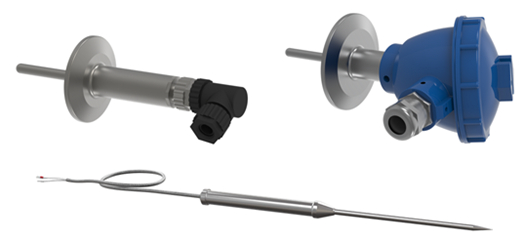

ДТС с CLAMP Датчики температуры для пищевой, косметической и фармацевтической промышленности

Датчики температуры ОВЕН ДТС предназначены для непрерывного измерения температуры в пищевой промышленности (молочной промышленности, мясопереработке, варке и копчении колбасы, CIP-мойках и др.), косметической и фармацевтической промышленности.



  • Информация
  • Документация
  • Смотрите также
  • Типы исполнения датчиков, назначение и основные характеристики:

    Гигиеническое исполнение с CLAMP-присоединением к процессу Игольчатые датчики для измерения температуры внутри продукта

    CLAMP DIN 32676
    Назначение
    • молочная промышленность
    • фармацевтическая промышленность
    • косметическая промышленность
    • колбасное производство (варка и копчение мясопродуктов)
    • измерение температуры внутри колбас, сосисок и др., хлебобулочных изделий, консервов
    • измерение температуры замороженных продуктов
    Среда измерения
    Жидкие, вязкие среды Твердые среды (продукт)
    Отличительные особенности
    Степень защиты IP67
    Пищевые стали
    Гигиенический сертификат
    Межповерочный интервал 2 года
    AISI 316 12Х18Н10Т
    Датчики температуры для воды и жидкого продукта, для вязких сред: -50…+300 ºС
    • Термометры сопротивления игольчатые: -60…+250 ºС
    • Термопары игольчатые: -40…+400 ºС
    Выходной сигнал
    • сопротивление (НСХ РТ100, РТ1000) – ДТС205
    • аналоговый 4…20 мА – ДТС305М
    • сопротивление (НСХ 50М, 100М, 50П, 100П, РТ100, РТ500, РТ1000)
    • термоэлектрические преобразователи К (ХА), L (ХК)
    Все технические характеристики см. в руководствах по эксплуатации

    Датчики температуры ОВЕН производятся на собственном заводе в Тульской области. Все датчики ОВЕН, сертифицированные как cредства измерения, проходят первичную поверку, данные о поверке передаются в ФГИС АРШИН специалистами-метрологами. Гарантия на датчики температуры – до 5 лет.

    Технические характеристики

    Характеристика Игольчатые датчики температуры Датчики температуры с CLAMP
    ДТС294, ДТС164, ДТС174, ДТС184 ДТПХ194 ДТС205 ДТС305М
    НСХ/выходной сигнал 50М, 100М, 50П, 100П, РТ100, РТ500, РТ1000 ТХА (К), ДТК (L) РТ100, РТ1000 4…20 мА
    12…36 В пост. тока
    Класс допуска/точности А, В 2 А ±0,25; ±0,5
    Диапазон измеряемых температур, ºС 50М, 100М: -50…+150
    50П, 100П:
    • класс А: -100…+250
    • класс: В -196…+250
    РТ100, РТ500, РТ1000: -60…+250
    -40…+400 -30…+250 -50…+300
    Температура окружающего воздуха, ºС -60…+85 в зависимости от типа кабеля -40…+85
    Условное давлением, МПа 0,1…6,3 МПа (в зависимости от модели) 1,6 МПа
    Показатель тепловой инерции не более 10…30 сек
    Количество чувствительных элементов 1
    Схема внутренних соединений проводников 2 — двухпроводная,
    3 — трехпроводная,
    4 — четырехпроводная
    3 — трехпроводная,
    4 — четырехпроводная
    -
    Электрическое подключение (к АСУ) Кабельный вывод
    МГТФЭС: -50…+180 ºС
    Кабельный вывод
    ДКТ: -40…+300 ºС
    СФКЭ: -60…+250 ºС
    Разъем
    М12
    Клеммы встроенного нормирующего преобразователя (коммутационная головка – металл)
    Длина кабельного вывода 0,2 м — стандарт, до 20 м — по заказу
    Присоединение к процессу Игольчатый датчик Фланцевое присоединение CLAMP DIN 32676
    размер 50,5 мм: DN 25; 32; 40
    размер 64 мм: DN 50
    Материал защитной арматуры Сталь 12Х18Н10Т AISI 316
    Степень защиты IP67 IP54 IP67
    Средний срок службы не менее 10 лет не менее 4 лет не менее 10 лет

    Конструктивные исполнения датчиков:

    Конструктивное исполнение разъема и коммутационной головки

    ДТС205 ДТС305М
    Кабельный ввод, Разъем М12 ¾ pin Кабельный ввод М20×1,5
    Диаметр подключаемого кабеля до 7 мм Диаметр подключаемого кабеля до 12 мм

    Конструктивные исполнения датчиков

    Конструктивное исполнение Модель Параметры Материал Длина монтажной части L, мм
    ДТС294 D=3 мм сталь 12Х18Н10Т 60, 80, 100,
    120, 160,
    200,250,
    320
    ДТС164 D=4 мм, D1=10 мм
    ДТС174 D=5 мм, D1=10 мм
    ДТС184 D=6 мм, D1=10 мм
    ДТП194 D=5 мм, D1=10 мм

    DIN 32676
    ДТС205 D=6 мм
    Диаметр CLAMP
    А = 50,5 мм
    (для DN 25; 32; 40)
    А = 64 мм
    (для DN 50)
    AISI 316 40, 50, 60, 80,
    100, 120, 140,
    160, 180, 200,
    220, 240, 260,
    280, 300, 320,
    340, 360, 380,
    400, 420, 440,
    460, 480, 500,
    520, 540, 560,
    580, 600, 630

    DIN 32676
    ДТС305М

    Примечание:

    1. Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
    2. Датчики с 2-проводной схемой соединения изготавливаются с ограничениями по длине монтажной части и длине кабельного вывода – суммарная длина монтажной части (L) и кабельного вывода (l) должна быть:
      • для 50М, 50П — не производим;
      • для 100П, 100М, РТ100 — не более 320 мм;
      • для РТ500 — не более 1600 мм;
      • для РТ1000 — не более 3200 мм.
    3. Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2).
    4. Датчики модели ДТС294 и ДТС164 изготавливаются только с сенсорами РТ100.
    5. Датчики модели ДТС294 изготавливаются только по 2-проводной или 3-проводной схеме внутренних соединений проводников.
    6. Датчики модели ДТС205 изготавливаются только с сенсорами РТ100, РТ1000 и только по 3-проводной или 4-проводной схеме внутренних соединений проводников.
    7. ДТС305М изготавливается только с сенсором РТ100 с металлической коммутационной головкой и диапазонами преобразования 3, 5, 12, 73.

    Модификации:

    Обозначение при заказе игольчатых датчиков температуры

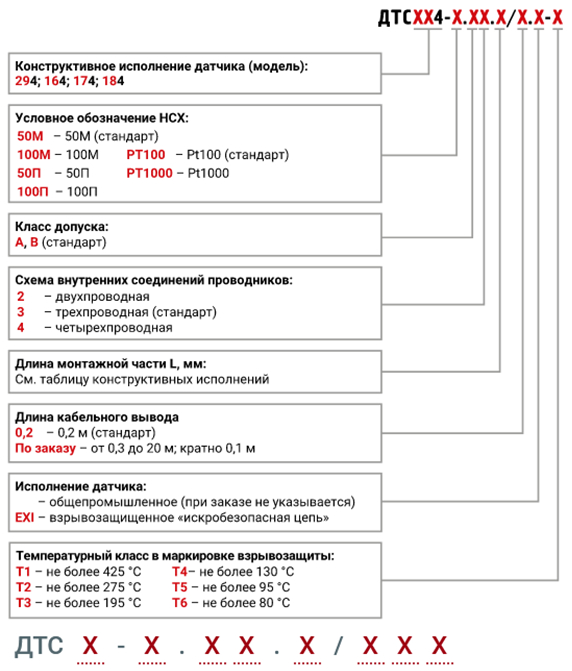

    Обозначение при заказе игольчатых моделей с выходом «сопротивление»

    Обозначение при заказе игольчатого датчика с выходом «термопара»

    Обозначение при заказе датчиков температуры с CLAMP присоединением

    Обозначение при заказе ДТС205

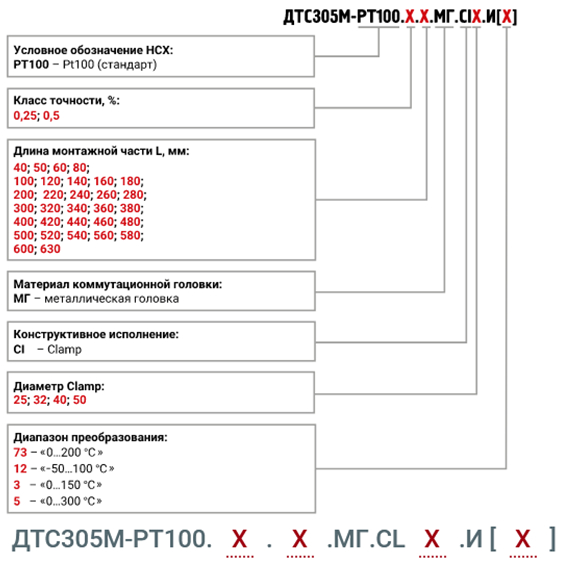

    Обозначение при заказе ДТС305М
