Серия AD80 Универсальный компактный преобразователь частоты

Раздел:

OPTIMUS DRIVE

Серия AD80 - это преобразователи частоты OPTIMUS с расширенным набором функций для применения в различных механизмах.

Информация
Документация
Смотрите также

Сравнение AD и ESQ230

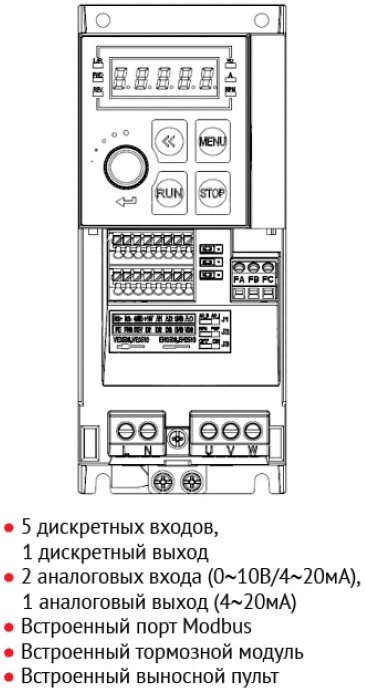

Основные функции и характеристики

Регулирование скорости асинхронных двигателей
Поддержание регулируемого параметра (давления, температуры)
Торможение постоянным током
Векторный и скалярный режимы работы
Защита двигателя
Встроенный тормозной модуль
Съемный пульт с возможностью выноса
Потенциометр задания на пульте

Дополнительные функции

Автонастройка на двигатель
Автопуск при подаче питания и перебоях в сети
Останов насоса при отсутствии расхода (спящий режим)
Энергосберегающий режим
Встроенный ПЛК (работа в цикле по фиксированным скоростям)
Встроенный порт Modbus
3 года гарантии

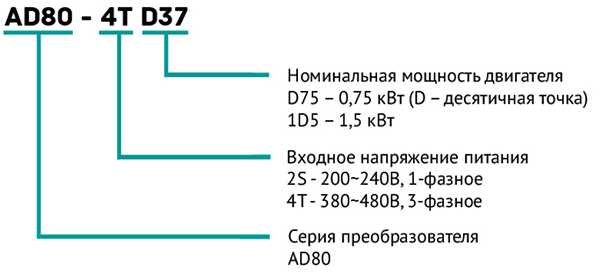

Расшифровка моделей AD80:

Модельный ряд AD80

Напряжение питания (В)	Серия AD80	Ном. Мощность (кВт)	Входной ток (А)	Выходной ток (А)	Автомат / контактор
1x220~240	AD80-2SD37	0,37	6,2	2,2	10/10
	AD80-2SD75	0,75	9,0	4,2	25/16
	AD80-2S1D5	1,5	15	6,8	32/25
	AD80-2S2D2	2,2	22,5	9,2	40/32
3х380~440	AD80-4TD75	0,75	3,6	2,2	10/10
	AD80-4T1D5	1,5	5,9	3,7	10/10
	AD80-4T2D2	2,2	8,3	5,1	16/10
	AD80-4T4D0	4,0	14,6	9,2	25/25
	AD80-4T5D5	5,5	19,2	12,0	32/25
	AD80-4T7D5	7,5	24,7	15,5	40/32

Технические характеристики:

Параметры		Значение
Входные характеристики	Напряжение	1 фаза 200~240 В -15%~+10% 3 фазы 380~480 В -15%~+10%
	Частота	50/60 Гц±5%
	Дисбаланс	3%
Выходные характеристики	Напряжение	3 фазы 0~100% входного напряжения
Выходные характеристики	Частота	0~400 Гц
Характеристики управления	Метод управления	V/F, Векторный
	Двигатель	Асинхронный
	Пусковой момент	0,5 Гц 150%
	Перегрузочная способность	150% 60 сек, 180% 3 сек
	Частота ШИМ	2~10 кГц
	Разрешение по скорости	Дискретное: 0.1 Гц; аналоговое: 0.5‰ от максимального значения;
	Погрешность по скорости в открытом контуре скорости	±0.5% от номинальной скорости
	Источник команд	Пульт управления, дискретные входы, последовательная связь
	Источник задания	Пульт управления, аналоговые входы, последовательная связь
	Задание разгона / замедления	4 набора задания разгона / замедления, диапазон: 0.05-6000.00 сек
Основные функции	Разомкнутый контур скорости, замкнутый контур процесса, автонастройка двигателя, компенсация нагрузки, автокорректировка напряжения на шине постоянного тока, торможение постоянным/переменным током, ограничение скорости, ограничение тока/момента, подхват вращающейся нагрузки, функция KEB и т.д.
Функции управления	Многоступенчатое управление скоростью с помощью клемм управления или функции ПЛК, S-образные кривые разгона/замедления, управление механическим тормозом, счетчик, ПИД-регулятор, толчковый режим (JOG) и т. д.
Функции защиты	Короткое замыкание, ошибка заземления, потеря фазы, пониженное напряжение, перенапряжение, перегрузка по току, перегрузка, перегрев, тепловая защита двигателя, потеря фазы двигателя, обрыв кабелей управления и др.
