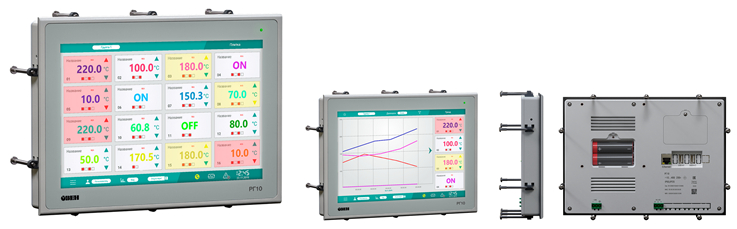

РГ10 Многоканальный видеографический регистратор

Раздел:

Овен

• Информация
• Документация
• Смотрите также

•

  Применяется в различных отраслях промышленности как самостоятельно, так и в составе измерительных информационных и автоматизированных систем управления.

  Основные функции:

  • Опрос датчиков температуры, давления, влажности и др.
  • Сигнализация о выходе измеренной величины за указанные пределы с помощью внешних устройств.
  • Подключение внешних устройств, работающих по интерфейсу RS-485 (Modbus RTU) и Ethernet (Modbus TCP).
  • Отображение на дисплее измеренных и вычисленных параметров в виде числовых значений, графиков (трендов), таблиц.
  • Архивирование данных на внутреннюю память и внешний USB-накопитель.
  • Просмотр архива и контроль параметров измеренных величин в произвольный момент времени.
  • Формирование журнала событий.
  • Экспорт значений для просмотра в Excel.
  • Защита архивных данных от редактирования.
  • Возможность ограничения уровня доступа для разных пользователей.

  Технические характеристики:

  Параметр	Значение
  Аппаратные характеристики
  Процессор	MediaTek 4 × ARM Cortex™-A7 Core
  Частота, ГГц	1,3
  Графический процессор	ARM Mali-400
  Частота графического процессора, МГц	500
  Объем Flash-памяти (eMMC), ГБ	8
  Оперативная память (LPDDR3), ГБ	1
  Часы реального времени (RTC)	Есть, энергонезависимые
  Дисплей
  Тип дисплея	TFT IPS
  Тип подсветки	LED (светодиодная подсветка)
  Тип сенсорного экрана	Ёмкостный, с поддержкой Multi-touch
  Диагональ, дюймы	10,1
  Разрешение, пиксель	1280×800
  Интерфейсы
  Ethernet	1 × 10/100 Мбит/c (RJ45)
  Wi-Fi	802.11 b/g/n (2,4 ГГц)
  USB Host	2 × USB 2.0 Тип A – для подключения HID-устройств
  RS-485	115200 бит/с, клеммы A(Data+), B(Data-)
  Подключаемые накопители
  Тип	USB Flash
  Максимальная емкость (файловая система)	64 Гб (FAT32)
  Питание
  Тип питающего напряжения	Постоянное
  Диапазон питающего напряжения, В	10...48
  Номинальное напряжение питания, В	24
  Макс. потребляемая мощность, Вт	20
  Питание от аккумуляторных батарей	Есть
  Аккумуляторная батарея
  Тип	ICR18650
  Количество	2 шт.
  Емкость	2600 мА×ч
  Время автономной работы от батарей	2 ч
  Корпус
  Конструктивное исполнение	Для щитового крепления и VESA100
  Тип вентиляции	Естественная вентиляция
  Габаритные размеры (ширина × высота × глубина), мм	(266×193×37) ± 1
  Установочные размеры (ширина × высота), мм	259×186
  Степень защиты корпуса по ГОСТ14254:
  — с лицевой стороны	IP65
  — со стороны разъемов	IP20
  Общие характеристики
  Рабочая температура, °C	0...50
  Рабочая влажность, %	10…90 (без конденсации)
  Температура хранения, °C	-20…+60
  Масса брутто не более, кг	1,5

  Условия эксплуатации:

  Рабочие условия эксплуатации:

  • закрытые взрывобезопасные помещения без агрессивных паров и газов;
  • температура окружающего воздуха в диапазоне от 0 до +50 °С;
  • относительная влажность воздуха не более 80 % при +25 °С и более низких температурах без конденсации влаги;
  • атмосферное давление от 84 до 106,7 кПа.

  Нормальные условия эксплуатации:

  • закрытые взрывобезопасные помещения без агрессивных паров и газов;
  • температура окружающего воздуха 20 ± 5 °С;
  • относительная влажность воздуха от 30 до 80 % без конденсации влаги;
  • атмосферное давление от 84 до 106,7 кПа.

  По устойчивости к механическим воздействиям прибор соответствует группе N2 по ГОСТ Р 52931.
  Прибор устойчив к воздействию одиночных механических ударов с пиковым ускорением 50 м/с2 и длительностью ударного импульса в пределах от 0,5 до 30,0 мс.
  По устойчивости к климатическим воздействиям во время эксплуатации прибор соответствует группе исполнения В4 ГОСТ Р 52931.
  По эксплуатационной законченности прибор относится к изделиям второго и третьего порядка согласно ГОСТ Р 52931.
  По устойчивости к воспламенению и распространению пламени FV1 корпус прибора соответствует разделу 6 ГОСТ Р 51841.
  Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ 30804.6.2- 2013 (IEC 61000-6-2:2005).
  По уровню излучаемых радиопомех (помехоэмиссии) прибор соответствует нормам, установленным ГОСТ 30804.6.3.
