Измеритель избыточного и перепада давления многофункциональный ПРОМА-100-ДД, ПРОМА-100-ДИ

Раздел:

Многофункциональные измерители серии «Прома» (11 видов)

Предназначен для непрерывного измерения значений избыточного и перепада давлений воздуха, газовых сред и выдача аварийных сигналов на узлах учета газа, газопроводах и различных технических трубопроводов. Автономное питание позволяет применять прибор в удаленных местах и получать информацию о состоянии объекта через устройства верхнего уровня (модемы, устройства автоматизации).

Рабочая среда — газ, воздух (ДД); газ, воздух, неагрессивные жидкости, вода (ДИ).

Информация
Документация
Смотрите также

возможность измерения малых перепадов давлений от 0,1 до 40 кПа;
возможно взрывозащищенное исполнение;
малые габариты;
выпускается в 2-х модификациях:
- с автономным питанием, модели ПРОМА-100-(01);
- с питанием = 24 В, модель ПРОМА-100.(02).

Версия (- О1)

измерение давления;
измерение температуры внутри прибора;
наличиедвухуставок «норма»Г«авария»
измерение напряжение питания на батарейке, выдача сообщения при понижении ниже установленного минимума;
существует два режима работы:
- активный режим, режим измерения соответствующих параметров. Время работы цикла и работы в активном режиме устанавливается в меню прибора;
- режим пониженного энергопотребления (sleep mode).

Версия (- 02) дополнительно к версии (- 01)

формирование токового выходного сигнала 4..20 mA, если прибор постоянно работает в активном режиме;
наличие встроенного календаря и часов;
формирование архива текущих значений измеренного давления, температуры и напряжения питания датчика давления и запись в энергонезависимую память прибора;
работа прибора в сети RS-485 по протоколу MODBUS. По запросу возможно считывание текущих значений параметров, уставки и состояния выходов «Норма» и «Отказ», запись нового значения вставки, а также считывание архива.

Исполнения

Модель	Предел измерений, кПа	Перегрузка, кПа	Рабочее давление, кПа (кгс/см²)
ИДМ-100-ДД-0,1	0,1	± 20	600(6)
ИДМ-100-ДД-0,16	0,16	± 20	600(6)
ИДМ-100-ДД-0,25	0,25	± 20	600(6)
ИДМ-100-ДД-0,25	0,6	± 20	600(6)
ИДМ-100-ДД-1	1	± 20	600(6)
ИДМ-100-ДД-1,6	1,6	± 20	600(6)
ИДМ-100-ДД-2,5	2,5	+50	600(6)
ИДМ-100-ДД-4,0	4,0	+50	600(6)
ИДМ-100-ДД-6,0	6,0	+50	600(6)
ИДМ-100-ДД-10	10	+50	600(6)
ИДМ-100-ДД-16	16	+100	600(6)
ИДМ-100-ДД-25	25	+100	600(6)
ИДМ-100-ДД-40	40	+100	600(6)
ИДМ-100-ДИ-40	+40	+100
ИДМ-100-ДИ-60	+60	+200
ИДМ-100-ДИ-100	+100	+200
ИДМ-100-ДИ-160	+160	+400
ИДМ-100-ДИ-200	+200	+400
ИДМ-100-ДИ-Ж 2,5 кгс/см²	+2,5 кгс/см²	(+5)
ИДМ-100-ДИ-Ж 4 кгс/см²	+4 кгс/см²	(+10)
ИДМ-100-ДИ-Ж 6 кгс/см²	+6 кгс/см²	(+25)
ИДМ-100-ДИ-Ж 10 кгс/см²	+10 кгс/см²	(+25)
ИДМ-100-ДИ-Ж 16 кгс/см²	+16 кгс/см²	(+40)
ИДМ-100-ДИ-Ж 25 кгс/см²	+25 кгс/см²	(+50)

Габаритные и установочные размеры

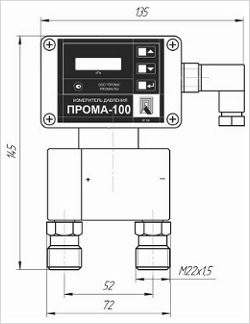

ПРОМА-100-ДД

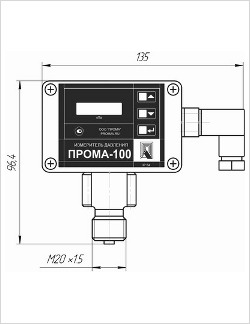

ПРОМА-100-ДИ

Основные технические характеристики

Предел допустимой основной погрешности, %	1
Напряжение питания Версия -01 Версия -02	батарейное питание, срок службы 3-5 лет = 24 В
Индикация показаний	В активном режиме цифровое табло – 4 знакоместа
Выходной токовый сигнал аналоговый, мА	4-20 (Для версии -02)
Погрешность токового сигнала, %	1
Количество уставок пределов давления Версия -01	норма/авария
Зона уставок, % от диапазона	0-100
Дискретность уставок % от диапазона	1
Температура окружающей среды, °С	от -40 до +50
Степень защиты (код IP)	IP65
Допустимая нагрузка на контакты реле при 220В, 50Гц или =30В, А	2
Габаритные размеры, мм: высота х длина х ширина, мм	145 х 135 х 48
