ПРОМА-ИТМ; ПРОМА-ИТМ-4Х Измерители температуры многофункциональные

Раздел:

ПРОМА

• Информация
• Документация
• Смотрите также

•

  Используются для работы в системах автоматического контроля, регулирования и управления технологическими процессами в теплоэнергетике, системах вентиляции и других отраслях.

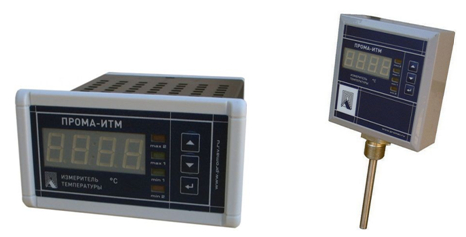

  По конструктивному исполнению измерители различают

  • «Щ» — щитовое;
  • «Н» — настенное;

  Преимущества

  • Универсальный вход датчиков температуры.
  • Трехпозиционное регулирование входной величины.
  • Возможность программной настройки прибора в зависимости от применяемого первичного преобразователя и диапазона измеряемых температур.

  Основные технические характеристики

  Пределы допускаемой основной погрешности: Индикации, сигнализации и преобразования в выходной сигнал, не более, %
  – при использовании термопреобразователя сопротивления	±0,5
  – при использовании термоэлектрического преобразователя, включая погрешность холодного спая	±1
  Предельные значения выходного сигнала постоянного тока, мА	4 и 20
  Нагрузочное сопротивление для токового выхода (4-20)мА, Ом.	1 – 500
  Дискретность задания уставок, °С	1
  Степень защиты корпуса измерителя по ГОСТ 14254-96	IР40
  Сопротивление изоляции, МОм	20
  Напряжение питания, В (кроме ПРОМА-ИТМ-Р)	187 – 242
  частота, Гц	50 ± 1
  или источник постоянного тока, В	24 ± 2,4
  Потребляемая мощность, не более:
  от сети 220В, 50Гц, В·А	2
  от источника =24В, Вт	2
  Тип и габариты корпуса, мм:
  Исполнение «Щ» (щитовой)	115х130х45
  Исполнение «Н» (настенный)	160х160х50
  Исполнение «Р» (установка на трубу)	100х70х180
  Диаметр погружаемой части чувствительного элемента, мм	8
  Длина погружаемой части L (только для исполнения «Р»)	60, 80, 100, 120, 160
  Масса, кг, не более	1,2
  Межповерочный интервал	3 г.

  Типы первичных преобразователей и диапазоны температур

  № диапазона	Диапазон измерений, ºС	Тип первичного преобразователя, номинальная стат. характеристика
  01	-50 – + 50	ТСМ50 W100 = 1,426
  02	-50 – + 100
  03	-50 – + 150
  04	0 – + 150
  05	0 – + 200
  06	-50 – + 50	ТСМ50 W100 = 1,428
  07	-50 – + 100
  08	-50 – + 150
  09	0 – + 150
  10	0 – + 200
  11	-50 – + 50	ТСМ100 W100 = 1,426
  12	-50 – + 100
  13	-50 – + 150
  14	-0 – + 150
  15	0 – + 200
  16	-50 – + 50	ТСМ100 W100 = 1,428
  17	-50 – + 100
  18	-50 – + 150

  № диапазона	Диапазон измерений, ºС	Тип первичного преобразователя, номинальная стат. характеристика
  19	0 – + 150	ТСМ100 W100 = 1,428
  20	0 – + 200
  21	0 – + 300	ТСП50 W100 = 1,3850
  22	0 – + 400
  23	0 – + 600
  24	0 – + 300	ТСП50 W100 = 1,3910
  25	0 – + 400
  26	0 – + 600
  27	0 – + 300	ТСП100 W100 = 1,3850
  28	0 – + 400
  29	0 – + 300	ТСП100 W100 = 1,3910
  30	0 – + 400
  31	0 – + 600	Термопара XK (L) только для ПРОМА-ИТМ
  32	0 – + 800
  33	100 – + 500
  34	200 – + 600
  35	0 – + 800	Термопара XA (K) только для ПРОМА-ИТМ
