2ТРМ0 Двухканальный измеритель с универсальным входом

Раздел:

Измеритель 2ТРМ0 предназначен для измерения температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения и другом технологическом оборудовании.

Информация
Документация
Смотрите также

Главные преимущества 2ТРМ0

Улучшенная помехоустойчивость: 2ТРМ0 полностью соответствует требованиям ГОСТ Р 51522 (МЭК 61326-1) по электромагнитной совместимости для оборудования класса А (для промышленных зон) с критерием качества функционирования А;
Повышенная надежность: наработка на отказ составляет 100 000 часов;
Повышенная точность измерений: погрешность измерений не превышает 0,15 % (при классе точности 0,25/0,5);
Межповерочный интервал – 3 года;
Гарантийный срок обслуживания 2ТРМ0 составляет 5 лет;
Улучшенные показатели климатического исполнения: допустимый диапазон рабочих температур от –20 до +50 °С;
Универсальные входы: прибор поддерживает все наиболее распространенные типы датчиков;
Расширенный диапазон напряжений питания: 90...245 В частотой 47...63 Гц;
Встроенный источник питания 24 В во всех модификациях нового 2ТРМ0 для питания активных датчиков или других низковольтных цепей АСУ.

Основные функции измерителя двухканального ОВЕН 2ТРМ0

Два универсальных входа для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.;
Цифровая фильтрация и коррекция входного сигнала, масштабирование шкалы для аналогового входа;
Вычисление и индикация квадратного корня из измеряемой величины (например, для регулирования мгновенного расхода);
Вычисление разности двух измеряемых величин (ΔТ = Т1 – Т2);
Индикация текущих значений измеренных величин Т1,Т2 или их разности на встроенном 4-х разрядном светодиодном цифровом индикаторе;
Импульсный источник питания 90...245 В 47...63 Гц;
Встроенный источник питания 24 В для активных датчиков во всех модификациях прибора;
Программирование кнопками на лицевой панели прибора;
Сохранение настроек при отключении питания;
Защита настроек от несанкционированных изменений.

Особенности 2ТРМ0 в корпусе Щ11

Быстрые входы. Для унифицированных сигналов тока (0…5, 0…20, 4…20мА) и напряжения (0…1В, -50…+50мВ), период опроса входа составляет 0.1сек. Это позволяет использовать 2ТРМ0 для измерения высокодинамичных видов сигналов, например, давления;
Съемный клеммник. Существенно облегчает монтаж\демонтаж прибора при установке, проведении сервисных работ, метрологической поверки и т.д.;
Универсальный источник питания. Позволяет запитывать прибор как от источника переменного напряжения 90…264В (номинал 220В), так и от источника постоянного напряжения 20…375 В (номинал 24В);
Внешний компенсатор холодных концов термопары. На второй вход 2ТРМ0-Щ11 можно подключить датчик, который будет измерять температуру холодных концов термопары, и эта величина будет использоваться при компенсации. Эта функция позволяет отказаться от использовании дорогостоящих термокомпенсационных проводов при работе термоэлектрическими преобразователями (термопарами), подключенными к первому входу.

Назначение измерителя 2ТРМ0

Класс точности 0,5 (термопары)/0,25 (другие типы сигналов). Регулятор выпускается в корпусах 5 типов: настенном Н, монтаж на Дин-рейку Д и щитовых Щ1, Щ11, Щ2.

Технические характеристики:

Универсальные входы

Количество универсальных входов	2
Типы входных датчиков и сигналов	см. таблицу «Характеристики измерительных датчиков»
Время опроса одного входа:
– для термопреобразователей сопротивления	не более 0,8 с
– для других датчиков	не более 0,4 с
Предел основной приведенной погрешности измерения:
– для термоэлектрических преобразователей	±0,5 %
– для других датчиков	±0,25 %

Характеристики измерительных датчиков

Код b1-0 (b2-0)	Тип датчика	Диапазон измерений	Разрешающая способность*
01	ТСМ (Cu50) W100="1.426	–50…+200 °С	0,1 °С
09	ТСМ (50М) W100="1.428	–200…+200 °С	0,1 °С
07	ТСП (Pt50) W100="1.385	–200…+850 °С	0,1 °С
08	ТСП (50П) W100="1.391"	–240…+1100 °С	0,1 °С
00	ТСМ (Cu100) W100="1.426	–50…+200 °С	0,1 °С
14	ТСМ (100М) W100="1.428	–200…+200 °С	0,1 °С
02	ТСП (Pt100) W100="1.385	–200…+850 °С	0,1 °С
03	ТСП (100П) W100="1.391"	–240…+1100 °С	0,1 °С
29	ТСН (100Н) W100="1.617	–60…+180 °С	0,1 °С
30	ТСМ (Cu500) W100="1.426	–50…+200 °С	0,1 °С
31	ТСМ (500М) W100="1.428	–200…+200 °С	0,1 °С
32	ТСП (Pt500) W100="1.385	–200…+850 °С	0,1 °С
33	ТСП (500П) W100="1.391"	–250…+1100 °С	0,1 °С
34	ТСН (500Н) W100="1.617	–60…+180 °С	0,1 °С
35	ТСМ (Cu1000) W100="1.426	–50…+200 °С	0,1 °С
36	ТСМ (1000М) W100="1.428	–200…+200 °С	0,1 °С
37	ТСП (Pt1000) W100="1.385	–200…+850 °С	0,1 °С
38	ТСП (1000П) W100="1.391"	–250…+1100 °С	0,1 °С
39	ТСН (1000Н) W100="1.617	–60…+180 °С	0,1 °С
15	ТСМ (53М) W100="1.426 (гр. 23)	–50…+200 °С	0,1 °С
04	термопара ТХК (L)	–200…+800 °С	0,1 °С
20	термопара ТЖК (J)	–200…+1200 °С	0,1 °С
19	термопара ТНН (N)	–200…+1300 °С	0,1 °С
05	термопара ТХА (K)	–200…+1360 °С	0,1 °С
17	термопара ТПП (S)	–50…+1750 °C	0,1 °С
18	термопара ТПП (R)	–50…+1750 °C	0,1 °С
16	термопара ТПР (В)	+200…+1800 °C	0,1 °С
21	термопара ТВР (А-1)	0…+2500 °С	0,1 °С
22	термопара ТВР (А-2)	0…+1800 °C	0,1 °С
23	термопара ТВР (А-3)	0…+1800 °C	0,1 °С
24	термопара ТМК (Т)	–200…+400 °C	0,1 °С
12	ток 0…5 мА	0…100 %	0,1 %
11	ток 0…20 мA	0…100 %	0,1 %
10	ток 4…20 мА	0…100 %	0,1 %
06	напряжение –50…+50 мВ	0…100 %	0,1 %
13	напряжение 0…1 В	0…100 %	0,1 %
* При измерении температуры выше 999,9 °С и ниже минус 199,9 °С разрешающая способность прибора 1 °С

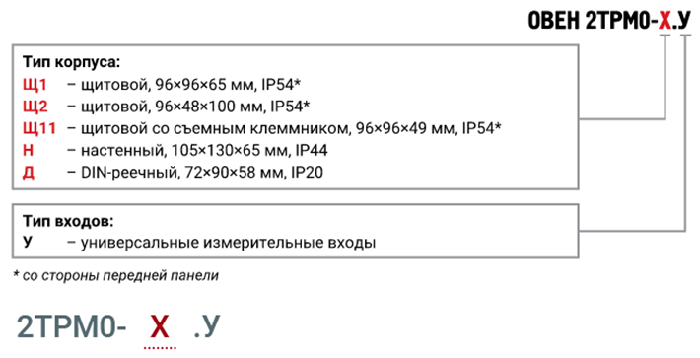

Модификации:
