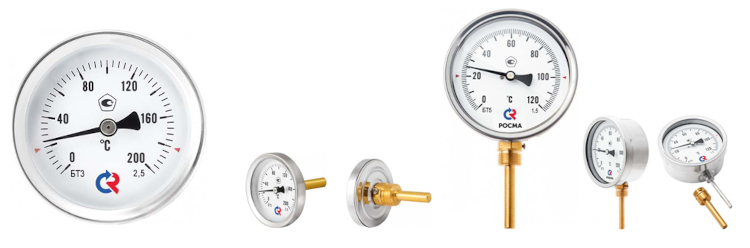

Тип БТ, серия 211 Термометры общетехнические (присоединение осевое и радиальное)

Раздел:

Термометры

• Информация
• Документация
• Смотрите также

•

  Прибор предназначен для измерения температуры жидкостей, пара и газов в отопительных и санитарных установках, в системах кондиционирования и вентиляции. Принцип действия прибора основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Она изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один её конец закреплен внутри штока, а к другому присоединяется ось стрелки. Корпус прибора изготавливается из коррозионностойкой стали, шток — из нержавеющей стали.

  Область применения: системы кондиционирования, теплоснабжения, водоснабжения.

  При измерении температуры агрессивных сред рекомендуется комплектовать термометр с гильзой из нержавеющей стали.

  Термометры БТ, серия 211 (осевое присоединение)

  Тип	Диаметр корпуса	Класс точности	Диапазон показаний температуры, °C
  БТ-31.211	63	2,5	−40…+60;0…60 / 100 / 120 / 160 / 200 / 250 / 350 / 450
  БТ-41.211	80	1** /1,5
  БТ-51.211	100	1** /1,5
  БТ-71.211	150	1** /1,5

  ** — под заказ, +10% к стоимости прибора
  *** — кроме t°= 0...+450 °С

  Термометры БТ, серия 211 (радиальное присоединение)

  Тип	Диаметр корпуса	Класс точности	Диапазон показаний температуры, °C
  БТ-32.211	63	2,5	−40…+60; 0…60 / 100 / 120 / 160 / 200 / 250 / 300/ 350 / 450
  БТ-52.211	100	1** /1,5	−30…+70; 0…60 / 100 / 120 / 160 / 200 / 250 / 300/350 /450

  * — для L=46 кроме t° = 0…+60 / 300 / 350 / 450 °C
         для L=64 кроме t° = 0...+60 / 450 °С
         для L=100 / 150 только до 250 °С
  ** — под заказ, +10% к стоимости прибора
  *** — возможно изготовление погружной части длиной до 1000 мм (с шагом 50 мм)

  Карта заказа

  Осевое присоединение:

  Тип	биметаллический термометр	БТ
  Диаметр корпуса, мм	63	3
  	80	4
  	100	5
  	150	7
  Присоединение	осевое	1
  Материал штока	нержавеющая сталь	2
  Материал корпуса и кольца	коррозионностойкая сталь	1
  Материал гильзы	латунь	1
  	нержавеющая сталь	2
  Диапазон показаний температур,°C		−40…+60
  		0…+60 / 100 / 120 / 160 / 200 / 250 / 350 / 450
  Резьба присоединения		G½; М20×1,5
  Длина погружной части, мм		46 / 64 / 100 / 150 / 200 / 250/ 300
  Класс точности	Ø80,100, 150	1,0 /1,5
  	Ø63	2,5

  Пример обозначения:
  БТ − 5 1. 2 1 1 (0–120 °C) G½. 100. 1,5

  Радиальное присоединение:

  Тип	биметаллический термометр	БТ
  Диаметр корпуса, мм	63	3
  	100	5
  Присоединение	радиальное	2
  Материал штока	нержавеющая сталь	2
  Материал корпуса и кольца	коррозионностойкая сталь	1
  Материал гильзы	латунь	1
  	нержавеющая сталь	2
  Диапазон показаний температур,°C		−30…+70/ −40…+60
  		0…+60 / 100 / 120 / 160 / 200 / 250 / 300/ 350 / 450
  Резьба присоединения		G½; М20×1,5
  Длина погружной части, мм		46 / 64 / 100 / 150 / 200 / 250 / 300
  Класс точности	Ø100	1,0 /1,5
  	Ø63	2,5

  Пример обозначения:
  БТ − 5 2. 2 1 1 (0–120 °C) G½. 100. 1,5
