РТ-4 Реле температурное

Раздел:

Реле температурное РТ-4 предназначено для защиты от превышения температуры.

Информация
Документация
Смотрите также

Изготовлено в корпусе из нержавеющей стали 12x18H10T или SUS304. Чувствительный элемент — термовыключатель с биметаллическим диском мгновенного действия.

Реле температурное РТ-4 устойчиво к ударам и вибрации. Благодаря небольшому диаметру зонда реле имеет низкую тепловую инерционность. Кабель: RFS05 2х0,5мм² высокотемпературный с силиконовой оболочкой и фторопластовой изоляцией жил.

Для термореле в конструктивном исполнении 2 допускается изготовление подвижного штуцера из чёрного металла с покрытием цинк или никель.

Особенности:

Устойчивость к ударам и вибрации
Низкая инерционность
Температура срабатывания любая из интервала +45...+120°С с шагом 10°С

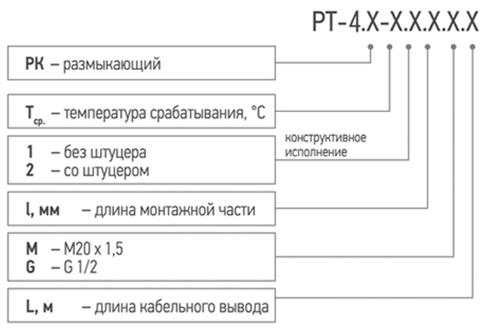

Обозначение при заказе:

Конструктивные исполнения:

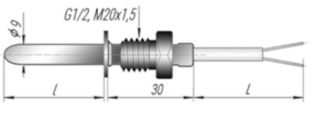

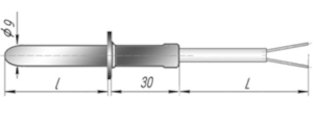

Исполнение 1	Исполнение 2

Перечень стандартных размеров:

Диаметр монтажной части, d, мм	9,0
Длина монтажной части, l, мм	20,0; 30,0; 60,0; 80,0; 100,0
Диаметр резьбы, М, мм (для исп.2)	М20х1,5; G1/2
Длина кабеля, L, м	0,2; 0,5; 1,0; 2,0
Материал присоединительного кабеля	RFS 3х0,5

* Примечание — Кабель — высокотемпературный с силиконовой оболочкой и фторопластовой изоляцией и сечением жил 0,5 мм².

Технические характеристики:

Коммутируемое напряжение	=24В, ≈250В
Коммутируемый ток	3А
Температура срабатывания термореле	от +45 до +120°С с шагом 10°С
Погрешность (разброс по температуре срабатывания)	±5°С
Гистерезис	от 10 до 40°С
Кол-во коммутационных циклов	не менее 10000
Максимальное давление в контролируемой среде	1,6 МПа
Материал защитной арматуры	12Х18Н10Т; SUS304
Степень защиты	IP65
Средняя наработка на отказ	не менее 50000 ч
Средний срок службы	5 лет
Масса реле	не более 0,25 кг

*Примечание — Кабель — высокотемпературный с силиконовой оболочкой и фторопластовой изоляцией и сечением жил 0,5 мм².

Применение:
Контроль, сигнализация о превышении температуры. Термореле с успехом вытесняют крупногабаритные и ненадёжные манометрические и дилатометрические термореле, в том числе и на атомных электростанциях. Термореле могут использоваться в котельных, ТЭЦ, компрессорах, трансформаторах и т.д.
