ТРМ1033 Контроллер для управления вентиляцией

Раздел:

ТРМ1033 — это контроллер с готовыми алгоритмами для автоматизации вентиляционных систем.

Информация
Документация
Смотрите также

Подходит для управления приточными и приточно-вытяжными установками. Автоматика на базе ТРМ1033 позволяет контролировать работу стандартных элементов вентиляции и регулировать температуру воздуха в помещении.

Преимущества:

Универсальность
ТРМ1033 — специализированный контроллер с готовым алгоритмом, подходит для применения в составе различных вентиляционных установок.
Простота
ТРМ1033 не требует программирования, это позволяет ввести прибор в эксплуатацию в течение часа.
Безопасность
ТРМ1033 своевременно предупреждает диспетчера о неполадках в работе системы.
Экономичность
Равномерный износ оборудования за счет поддержки управления частотным преобразователем.
Диспетчеризация
Интерфейс RS-485 и открытая карта регистров делают возможным включение ТРМ1033 в систему удаленной диспетчеризации (SCADA, OPC).
Взаимозаменяемость
Единая аппаратная база всех устройств линейки ТРМ1033. Все приборы взаимозаменяемы.

Поддерживаемые вентиляционные системы:

Контроллер ТРМ1033 имеет несколько модификаций. Каждая содержит свой встроенный алгоритм и поддерживает работу определенных элементов вентиляции. Разбиение модификаций произведено по следующим элементам:

Водяной или электрический калорифер нагрева.
Водяной или фреоновый охладитель.
Клапан рециркуляции.
Рекуператор.
Увлажнитель.
Резервный вентилятор.

Все модификации:

Приточные схемы

01.00 — с водяным калорифером нагрева
01.01 — с водяным калорифером нагрева и резервным вентилятором
01.02 — с водяным калорифером нагрева и увлажнителем
03.00 — с водяным калорифером нагрева и водяным охладителем
04.00 — с водяным калорифером нагрева и фреоновым охладителем
02.00 — с электрическим калорифером нагрева
02.01 — с электрическим калорифером нагрева и резервным вентилятором
02.02 — с электрическим калорифером нагрева и увлажнителем
05.00 — с электрическим калорифером нагрева и фреоновым охладителем
06.00 — с электрическим калорифером нагрева и водяным охладителем

Приточно-вытяжные схемы

21.00 — с водяным калорифером нагрева и рециркуляцией
22.00 — с электрическим калорифером нагрева и рециркуляцией
31.00 — с водяным калорифером нагрева и рекуператором
32.00 — с электрическим калорифером нагрева и рекуператором

Функциональные возможности:

Элемент	Функции ТРМ1033
Водяной калорифер нагрева	Прогрев Контроль обмерзания Плавный выход на уставку температуры притока при запуске системы Защита от превышения температуры обратной воды по погодозависимому графику Контроль работы циркуляционного насоса в контуре теплоносителя
Электрический калорифер нагрева	Поддержка до 3-х ступеней нагрева Защита от перегрева Режим продува
Воздушный клапан	Обогрев Контроль аварии
Воздушный фильтр	Контроль засорения
Вентилятор	Контроль работоспособности Учет времени наработки Резервирование Управление преобразователем частоты
Увлажнитель	Поддержание заданного уровня влажности Контроль аварии
Рекуператор	Поддержка работы трех видов рекуператоров: гликолевого, роторного и пластинчатого Прогрев Контроль обмерзания Прогрев воздуха перед рекуператором Контроль аварии
Рециркуляция	Управление клапанами притока, рециркуляции и вытяжки посредством аналогового сигнала
ККБ	Управление включением Контроль аварии
Водяной охладитель	Управление приводом клапана в контуре теплоносителя
Общие	Работа по расписанию Коррекция уставки притока по температуре в помещении Поддержка дискретного и аналогового управления приводом клапана теплоносителя Ведение журнала аварий с меткой времени Режим экономии энергии в ночное время суток Автоматическая смена сезонов Зима/Лето по уличной температуре Диспетчеризация посредством RS-485 Возможность настройки и смены модификации прибора с помощью конфигуратора Поддержка датчиков РТ100, РТ1000, NTC10k и 4…20 мА Совместим с OwenCloud

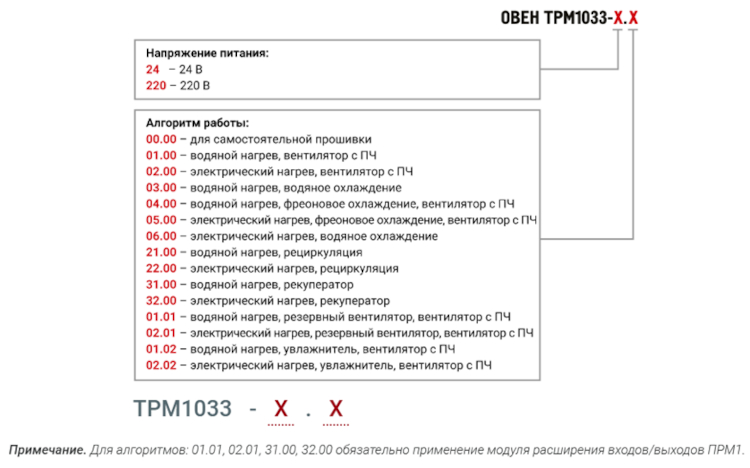

Модификации:

Дополнительные возможности:

Конфигурирование контроллера для управления вентиляцией с ПК
Диспетчеризация контроллера для управления вентиляцией

Технические характеристики:

Параметр	Значение
Параметр	ТРМ1033-220.х.х	ТРМ1033-24.х.х
Диапазон напряжения питания, В	94…264 (номинальное 120…230 В при частоте 47…63 Гц)	19…30 (номинальное 24 В)
Гальваническая развязка	есть
Электрическая прочность изоляции, В	2830 (между входом питания и другими цепями)	1780 (между входом питания и другими цепями)
Потребляемая мощность, не более	17 ВА	10 Вт
Встроенный источник питания	есть	—
Выходное напряжение встроенного источника питания постоянного тока, В	24±3	—
Ток нагрузки встроенного источника питания, мА, не более	100	—
Электрическая прочность изоляции(между выходом питания и другими цепями), В	1780	—
Сетевые возможности
Интерфейс связи	RS-485
Протокол связи	Modbus-RTU, Modbus-ASCII
Режим работы	Slave
Скорость передачи данных, бит/сек	9600, 14400, 19200, 38400, 57600, 115200
Конструкция
Тип корпуса	Для крепления на DIN-рейку (35мм)
Габаритные размеры, мм	123×90×58
Степень защиты корпуса по ГОСТ 14254-96	IP20
Масса контроллера, кг, не более (для всех вариантов исполнений)	0,6
Средний срок службы, лет	8
Дискретные входы
Количество входов	8
Номинальное напряжение питания, В	230 (переменный ток)	24 (постоянный ток)
Максимально допустимое напряжение питания, В	264 (переменный ток)	30 (постоянный ток)
Тип подключаемого датчика	Механические коммутационные устройства (реле, контакты кнопок и выключателей)
Ток «логической единицы», мА	0,7…1,45	2…4
Ток «логического нуля», мА	0…0,5	0…0,5
Уровень сигнала, соответствующий «логической единице», В	159…264	15…30
Минимальная длительность импульса, воспринимаемая дискретным входом, мс	50	2
Максимальное время реакции контроллера (изменения значения ВЭ связанного с дискретным входом), мс	100	30
Гальваническая развязка	Групповая, по 4 входа (1–4 и 5–8)
Электрическая прочность изоляции, В	1780 между группами входов
Электрическая прочность изоляции, В	2830 между другими цепями контроллера
Аналоговые входы
Количество	4
Тип датчика	Pt100, Pt1000, NTC10k,Ni1000, 4...20 мА
Предел основной приведенной погрешности, %	±1,0
Период обновления результатов измерения четырех каналов, мс, не более	10
Гальваническая развязка	Отсутствует
Дискретные выходы
Количество выходных устройств	8
Тип выходного устройства	Дискретный, релейные (нормально-разомкнутые контакты)
Гальваническая развязка	Индивидуальная
Электрическая прочность изоляции, В	2830
Внешняя нагрузка не менее, кОм	2
Коммутируемое напряжение в нагрузке, В, не более
— для цепи постоянного тока	30 (резистивная нагрузка)
— для цепи переменного тока	250 (резистивная нагрузка)
Допустимый ток нагрузки, не более	5 А	3 А
Допустимый ток нагрузки, мА, не менее	10 (при 5В постоянного тока)
Механический ресурс реле, циклов, не менее	10000000
Аналоговые выходы
Количество выходных устройств	2
Тип выходного устройства	ЦАП 0…10 В
Внешняя нагрузка не менее, кОм	2
Гальваническая развязка	Индивидуальная
Электрическая прочность изоляции, В	2830
Индикация и элементы управления
Тип дисплея	Текстовый монохромный ЖКИ с подсветкой, 2×16 символов
Дискретные индикаторы	Два светодиодных индикатора (красный и зеленый)
Количество механических кнопок	6

Технические характеристики

Руководство по эксплуатации

Вентиляция и кондиционирование
