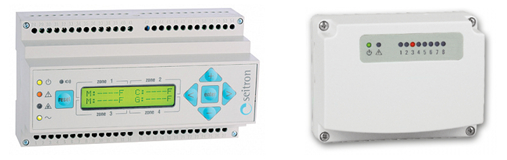

  Блок контроля и управления RYK01M

  БЛОК УПРАВЛЕНИЯ СИСТЕМЫЗАГАЗОВАННОСТИ ДЛЯ СЕНСОРОВ С ПРОТОКОЛОМ СВЯЗИ MODBUS



  Блок контроля и управления для 32-х внешних сенсоров на метан, сжиженный газ (пропан-бутан) и угарный газ типа SGW..M и SY. Передача информации осуществляется через интерфейс RS485 (ModBUS). На блоке предусмотрено 5 выходных реле. На дисплее отображается номер и тип контролируемого сенсора, а также текущая концентрация.

  Контроллер RYK01M предназначен для опроса сенсоров загазованности и измерения довзрывоопасных концентраций природного и сжиженного газов, измерения концентрации угарного газа, а также сигнализации о превышении предельно допустимых концентраций с выдачей сигнала на электромагнитный клапан для прекращения подачи газа.

  Система контроля загазованности может состоять из следующих элементов:

  • Блок контроля и управления RYK01M
  • Внешний сенсор в количестве от 1 до 32 Типы внешних сенсоров:
    • SYCN — внешний сенсор на угарный газ (СО);
    • SYMN — внешний сенсор на природный газ (СН4);
    • SYGN — внешний сенсор на сжиженный газ (i-С4Н10 );
    • SGYME0V4ND01SE — внешний сенсор на природный газ (СН4) во взрывозащищенном исполнении.

  Блок контроля и управления RYK01M выполнен в пластмассовом корпусе для установки на DIN-рейку. На лицевой панели блока расположены органы управления и дисплей, отображающий информацию о работе системы (сигналы тревоги, предупреждения, ошибки). Связь между сенсорами и блоком управления осуществляется по протоколу ModBus (RS485). Область применения - невзрывоопасные зоны производственных зданий и сооружений с применением газоиспользующего оборудования и без (например, большие объекты с газолучистым отоплением, парковки).

  Центральный блок системы RYB01M



  Контроллер RYB01M предназначен для подключения к нему по протоколу ModBus до 32 модулей входа ACIM01. Система предназначена для контроля за сигнализаторами загазованности, оснащенными реле с беспотенциальными контактами или потенциальными контактами напряжением 6..18 В.

  Состав системы:

  • Блок контроля и управления RYB01M;
  • Модуль входов ACIM01 от 1 до 32.

  Контроллер RYB01M выполнен в пластмассовом корпусе для установки на DIN-рейку. На лицевой панели блока расположены органы управления и дисплей, отображающий информацию о работе системы (сигналы тревоги, предупреждения, ошибки). Связь между модулями входа и блоком управления осуществляется по протоколу ModBus (RS485) экранированной витой парой.

  Область применения — невзрывоопасные зоны производственных зданий и сооружений с применением газоиспользующего оборудования и без (например, большие объекты с газолучистым отоплением, парковки).

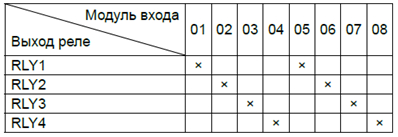

  Питание контроллера и модулей входа осуществляется от сети напряжением 230В/50Гц. В блоке контроля имеется 4 выходных реле на 4 пары каналов модуля входа и одно вспомогательное реле.



  Интерфейсный модуль ACIM01

  ACIM018-ми канальный модуль входов для ModBus системы диспетчеризации



  Интерфейсный модуль ModBUS с 8-ю входами. Входы позволяют отслеживать контакты реле сигнализаторов загазованности с дискретным выходом.

  Модуль входов ACIM01 предназначен для подключения к нему до 8 сигнализаторов загазованности, оснащенными реле с беспотенциальными контактами или потенциальными контактами напряжением 6..18 В. Сигнал, поступивший от сигнализатора, передается далее по шине RS485 на контроллер RYB01M.

  Типы сигнализаторов для подключения к системе:

  • серия RGI;
  • серия Linea Bianca;
  • серия RGD;
  • серия SY (с сухими контактами).

  Модуль входов ACIM01 выполнен в пластмассовом корпусе для установки на стену или на DIN-рейку.

  На лицевой панели модуля расположены 10 индикаторов, отображающие информацию о работе
  1) наличие питания;
  2) состояние связи с контроллером;
  3-8) состояние входов.

  Устройство имеет 8 входов, с двумя терминалами каждый, к которым можно подключить:

  • Сигнал напряжения с амплитудой в диапазоне6..18Vdc, которому должно соответствовать положение ВЫКЛ соответствующего ползунка DIP-переключателя.
  • Контакт без напряжения (с использованием внешнего источника питания или источника самого модуля входов),которому должно соответствовать положение ВКЛ соответствующего ползунка DIP-переключателя.

  Связь между модулями входа и блоком управления осуществляется по протоколу ModBus (RS485) экранированной витой парой.

  Связь между модулем входа и сигнализатором осуществляется двухпроводной схеме с максимальной длиной кабеля - 30 метров (сечение кабеля рассчитывается в зависимости от потерь в проводнике).
