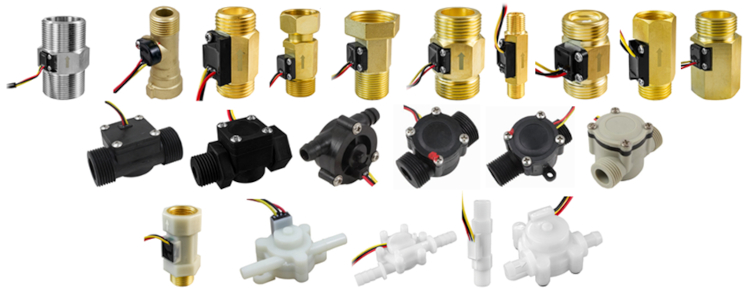

ДРУ-ПП Датчики расхода с импульсным выходом

Раздел:

Датчики-реле потока

Информация
Документация
Смотрите также

Вид

Наименование

Общие технические характеристики

ДРУ-ПП-85
Датчик расхода с импульсным выходом

Предназначен для учета суммарного или текущего расхода воды. Принцип работы датчиков основан на вращении внутри прибора крыльчатки с частотой, прямо пропорциональной интенсивности потока. Датчики-реле генерируют импульсные сигналы, частота которых пропорциональна частоте вращения крыльчатки.

Особенности:

Импульсный выход, тип NPN
Для корректной работы датчика расхода направление потока жидкости должно совпадать с направлением стрелки на корпусе
Универсальное монтажное положение: горизонтальное и вертикальное

Технические характеристики:

Параметр	Значение
Параметр	ДРУ-ПП-85-25	ДРУ-ПП-85-40	ДРУ-ПП-85-50
Рабочая среда	Вода и другие неагрессивные жидкости
Максимальное давление рабочей среды	1,75 МПа
Питание, ток	=4...24 В, 10 мА
Температура рабочей среды	0...+115°C
Расход	4...50 л/мин	9...150 л/мин	15...250 л/мин
Тип выхода	NPN
Импульсный выход	255...296 ± 10% имп./л	38...42 ± 10% имп./л	23...27 ± 10% имп./л
Формула расчета частоты импульсов*	F = (5Q - 3) ± 10%	F = (0,7Q - 0,6) ± 10%	F = (0,46Q - 1,1) ± 10%
Степень пылевлагозащиты	IP55
Длина провода	350 мм
Материал	Нержавеющая сталь
Монтажное положение	Универсальное
Присоединение	G1"	G1½"	G2"
Габаритные размеры	60×34×39 мм	84×50×57,2 мм	84×60×68,5 мм
Вес	226 г	520 г	705 г

ДРУ-ПП-70-15
Датчик расхода с импульсным выходом

Предназначен для учета суммарного или текущего расхода воды.

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода и другие неагрессивные жидкости
Максимальное давление рабочей среды	1,75 МПа
Питание, ток	=5...24 В, 8 мА
Температура рабочей среды	−10...+95°C
Расход	2...30 л/мин
Импульсный выход	396...480 ± 10% имп./л
Формула расчета частоты импульсов	F = (8,1Q−3) ± 10% (F = частота, Гц; Q = расход, л/мин)
Степень защиты	IP55
Длина провода	160 мм
Материал	Латунь
Монтажное положение	Универсальное
Присоединение	внутр. G½" → наруж. G½"
Габаритные размеры	68×31×30 мм
Вес	91 г

ДРУ-ПП-71-15
Датчик расхода с импульсным выходом

Импульсный выход, тип NPN
Для корректной работы датчика расхода направление потока жидкости должно совпадать с направлением стрелки на корпусе
Универсальное монтажное положение: горизонтальное и вертикальное

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода и другие неагрессивные жидкости
Максимальное давление рабочей среды	1,75 МПа
Питание, ток	=4...24 В, 10 мА
Температура рабочей среды	0...+80°C
Расход	1...30 л/мин
Тип выхода	NPN
Импульсный выход	360...592 ± 10% имп./л
Формула расчета частоты импульсов*	F = (10Q - 4) ± 10%
Степень пылевлагозащиты	IP55
Длина провода	350 мм
Материал	Латунь
Монтажное положение	Универсальное
Присоединение	G½"
Габаритные размеры	44×24,2×21 мм
Вес	76 г

*F = частота, Гц; Q = расход, л/мин

ДРУ-ПП-73-20
Датчик расхода с импульсным выходом

Импульсный выход, тип NPN
Для корректной работы датчика расхода направление потока жидкости должно совпадать с направлением стрелки на корпусе
Конструкция с накидной гайкой для герметичного соединения
Универсальное монтажное положение: горизонтальное и вертикальное

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода и другие неагрессивные среды
Максимальное давление рабочей среды	1,75 МПа
Питание, ток	=4...24 В, 10 мА
Температура рабочей среды	−10...+115°C
Расход	3...45 л/мин
Тип выхода	NPN
Импульсный выход	360...416 ± 10% имп./л
Формула расчета частоты импульсов*	F = (7Q − 3) ± 10%
Степень пылевлагозащиты	IP55
Длина провода	350 мм
Материал	Латунь
Монтажное положение	Универсальное
Присоединение	Наруж. G3/4" → внутр. G3/4"
Габаритные размеры	70×30×34,5 мм
Вес	192 г

*F = частота, Гц; Q = расход, л/мин

ДРУ-ПП-74-20
Датчик расхода с импульсным выходом

Импульсный выход, тип NPN
Для корректной работы датчика расхода направление потока жидкости должно совпадать с направлением стрелки на корпусе
Универсальное монтажное положение: горизонтальное и вертикальное

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода и другие неагрессивные жидкости
Максимальное давление рабочей среды	1,75 МПа
Питание, ток	=4...24 В, 10 мА
Температура рабочей среды	−10...+115°C
Расход	2...45 л/мин
Тип выхода	NPN
Импульсный выход	330...416 ± 10% имп./л
Формула расчета частоты импульсов*	F = (7Q − 3) ± 10%
Степень пылевлагозащиты	IP55
Длина провода	350 мм
Материал	Латунь
Монтажное положение	Универсальное
Присоединение	Наруж. G3/4" → внутр. G1"
Габаритные размер	61×36×41,3 мм
Вес	174 г

*F = частота, Гц; Q = расход, л/мин

ДРУ-ПП-75-25
Датчик расхода с импульсным выходом

Импульсный выход, тип NPN
Для корректной работы датчика расхода направление потока жидкости должно совпадать с направлением стрелки на корпусе
Универсальное монтажное положение: горизонтальное и вертикальное

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода и другие неагрессивные жидкости
Максимальное давление рабочей среды	1,75 МПа
Питание, ток	=4...24 В, 10 мА
Температура рабочей среды	0...+115°C
Расход	4...50 л/мин
Тип выхода	NPN
Импульсный выход	255...296 ± 10% имп./л
Формула расчета частоты импульсов*	F = (5Q - 3) ± 10%
Степень пылевлагозащиты	IP55
Длина провода	350 мм
Материал	Латунь
Монтажное положение	Универсальное
Присоединение	G1"
Габаритные размеры	60×34×39 мм
Вес	244 г

*F = частота, Гц; Q = расход, л/мин

ДРУ-ПП-76-06
Датчик расхода с импульсным выходом

Импульсный выход, тип NPN
Для корректной работы датчика расхода направление потока жидкости должно совпадать с направлением стрелки на корпусе
Универсальное монтажное положение: горизонтальное и вертикальное

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода и другие неагрессивные жидкости
Максимальное давление рабочей среды	1,75 МПа
Питание, ток	=4...24 В, 10 мА
Температура рабочей среды	0...+80°C
Расход	0,35...3 л/мин
Тип выхода	NPN
Импульсный выход	1780 ± 10% имп./л
Формула расчета частоты импульсов*	F = 73Q ± 10%
Степень пылевлагозащиты	IP55
Длина провода	350 мм
Материал	Латунь
Монтажное положение	Универсальное
Присоединение	G¼"
Габаритные размеры	62×28,2×16 мм
Вес	76 г

*F = частота, Гц; Q = расход, л/мин

ДРУ-ПП-77-20
Датчик расхода с импульсным выходом

Импульсный выход, тип NPN
Для корректной работы датчика расхода направление потока жидкости должно совпадать с направлением стрелки на корпусе
Универсальное монтажное положение: горизонтальное и вертикальное

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода и другие неагрессивные жидкости
Максимальное давление рабочей среды	1,75 МПа
Питание, ток	=4...24 В, 10 мА
Температура рабочей среды	0...+80°C
Расход	2...45 л/мин
Тип выхода	NPN
Импульсный выход	336...479 ± 10% имп./л
Формула расчета частоты импульсов*	F = (8,1Q - 5) ± 10%
Степень пылевлагозащиты	IP55
Длина провода	350 мм
Материал	Латунь
Монтажное положение	Универсальное
Присоединение	G¾"
Габаритные размеры	45×30×26 мм
Вес	116 г

*F = частота, Гц; Q = расход, л/мин

ДРУ-ПП-78-15
Датчик расхода с импульсным выходом

Импульсный выход, тип NPN
Для корректной работы датчика расхода направление потока жидкости должно совпадать с направлением стрелки на корпусе
Универсальное монтажное положение: горизонтальное и вертикальное

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода и другие неагрессивные среды
Максимальное давление рабочей среды	1,75 МПа
Питание, ток	=4...24 В, 10 мА
Температура рабочей среды	0...+80°C
Расход	1...30 л/мин
Тип выхода	NPN
Импульсный выход	360...592 ± 10% имп./л
Формула расчета частоты импульсов*	F = (10Q − 4) ± 10%
Степень пылевлагозащиты	IP55
Длина провода	350 мм
Материал	Латун
Монтажное положение	Универсальное
Присоединение	Наруж. G1/2" → внутр. G1/2"
Габаритные размеры	50×26,5×23 мм
Вес	99 г

*F = частота, Гц; Q = расход, л/мин

ДРУ-ПП-79-25
Датчик расхода с импульсным выходом

Импульсный выход, тип NPN
Для корректной работы датчика расхода направление потока жидкости должно совпадать с направлением стрелки на корпусе
Универсальное монтажное положение: горизонтальное и вертикальное

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода и другие неагрессивные жидкости
Максимальное давление рабочей среды	1,75 МПа
Питание, ток	=4...24 В, 10 мА
Температура рабочей среды	0...+115°C
Расход	3...45 л/мин
Тип выхода	NPN
Импульсный выход	240...296 ± 10% имп./л
Формула расчета частоты импульсов*	F = (5Q − 3) ± 10%
Степень пылевлагозащиты	IP55
Длина провода	350 мм
Материал	Латунь
Монтажное положение	Универсальное
Присоединение	Внутр. G1" → наруж. G1"
Габаритные размеры	65,5×41,3×36 мм
Вес	296 г

*F = частота, Гц; Q = расход, л/мин

ДРУ-ПП-53-25
Датчик расхода с импульсным выходом

Предназначен для учета суммарного или текущего расхода воды.

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода и другие неагрессивные жидкости
Максимальное давление рабочей среды	1,75 МПа
Питание	=5...24 В
Температура рабочей среды	−10...+95°C
Расход	1...60 л/мин
Импульсный выход	216 имп./л
Формула расчета частоты импульсов	F = 3,6Q ± 10% (F = частота, Гц; Q = расход, л/мин)
Степень защиты	IP55
Длина провода	215 мм
Материал	Полипропилен
Монтажное положение	Универсальное
Присоединение	наруж. G1"
Габаритные размеры	42×80×45 мм
Вес	100 г

ДРУ-ПП-60-15
Датчик расхода с импульсным выходом

Импульсный выход, тип NPN
Для корректной работы датчика расхода направление потока жидкости должно совпадать с направлением стрелки на корпусе
Универсальное монтажное положение: горизонтальное и вертикальное

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода и другие неагрессивные жидкости
Максимальное давление рабочей среды	1,75 МПа
Питание, ток	=4...24 В, 10 мА
Температура рабочей среды	0...+60°C
Расход	1...30 л/мин
Тип выхода	NPN
Импульсный выход	1440 ± 10% имп./л
Формула расчета частоты импульсов*	F = 24Q ± 10%
Степень пылевлагозащиты	IP55
Длина провода	350 мм
Материал	Пластик
Монтажное положение	Универсальное
Присоединение	Наруж. G½" → внутр. G½"
Габаритные размеры	84×38×32 мм
Вес	59 г

*F = частота, Гц; Q = расход, л/мин

ДРУ-ПП-61-20
Датчик расхода с импульсным выходом

Импульсный выход, тип NPN
Для корректной работы датчика расхода направление потока жидкости должно совпадать с направлением стрелки на корпусе
Универсальное монтажное положение: горизонтальное и вертикальное

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода и другие неагрессивные жидкости
Максимальное давление рабочей среды	1,75 МПа
Питание, ток	=4...24 В, 10 мА
Температура рабочей среды	0...+60°C
Расход	2...60 л/мин
Тип выхода	NPN
Импульсный выход	234 ± 10% имп./л
Формула расчета частоты импульсов*	F = 4,5Q ± 10%
Степень пылевлагозащиты	IP55
Длина провода	350 мм
Материал	Пластик
Монтажное положение	Универсальное
Присоединение	Наруж. G¾"
Габаритные размеры	60×37,5×37,5 мм
Вес	66 г

*F = частота, Гц; Q = расход, л/мин

ДРУ-ПП-94-10
Датчик расхода с импульсным выходом

Предназначен для измерения суммарного или текущего расхода воды.

Особенности:

Импульсный выход
Универсальное монтажное положение

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода и другие неагрессивные жидкости
Максимальное давление рабочей среды	1,75 МПа
Температура рабочей среды	−40…+125°C
Мin расход	1 л/мин
Питание	=5…24 В
Импульсный выход	1500 имп/л
Присоединение	2 штуцера ∅10 мм
Материал	Пластик
Степень защиты	IP55
Длина провода	260 мм
Монтажное положение	Универсальное
Габаритные размеры	38×55×25,5 мм
Вес	27 г

ДРУ-ПП-96-20
Датчик расхода с импульсным выходом

Предназначен для учета суммарного или текущего расхода воды.

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода и другие неагрессивные жидкости
Максимальное давление рабочей среды	1,75 МПа
Питание	=5...24 В
Температура рабочей среды	−10...+95°C
Расход	2...30 л/мин
Импульсный выход	270 имп./л
Формула расчета частоты импульсов	F = 4,5Q ± 10% (F = частота, Гц; Q = расход, л/мин)
Степень защиты	IP55
Длина провода	155 мм
Материал	Полипропилен
Монтажное положение	Универсальное
Присоединение	наруж. G¾"
Габаритные размеры	61×36×37 мм
Вес	63 г

ДРУ-ПП-98-15
Датчик расхода с импульсным выходом

Предназначен для учета суммарного или текущего расхода воды.

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода и другие неагрессивные жидкости
Максимальное давление рабочей среды	1,75 МПа
Питание	=5...24 В
Температура рабочей среды	−10...+95°C
Расход	2...30 л/мин
Импульсный выход	660 имп./л
Формула расчета частоты импульсов	F = 6,5Q ± 10% (F = частота, Гц; Q = расход, л/мин)
Степень защиты	IP55
Длина провода	350 мм
Материал	Полипропилен
Монтажное положение	Универсальное
Присоединение	наруж. G½"
Габаритные размеры	65×49×38 мм
Вес	56 г

ДРУ-ПП-91-15
Датчик расхода с импульсным выходом

Предназначен для измерения суммарного или текущего расхода воды.

Особенности:

Импульсный выход
Универсальное монтажное положение

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода и другие неагрессивные жидкости
Мах давление рабочей среды	1,75 МПа
Температура рабочей среды	−40...+125°C
Мin расход	2 л/мин
Питание	=5...24 В
Импульсный выход	480 имп./л
Присоединение	G½"
Материал	Пластик
Степень защиты	IP55
Длина провода	160 мм
Монтажное положение	Универсальное
Габаритные размеры	36×57×38 мм
Вес	52 г

ДРУ-ПП-62-15
Датчик расхода с импульсным выходом

Импульсный выход, тип NPN
Входное и выходное присоединения усилены латунью
Для корректной работы датчика расхода направление потока жидкости должно совпадать с направлением стрелки на корпусе
Универсальное монтажное положение: горизонтальное и вертикальное

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода и другие неагрессивные жидкости
Максимальное давление рабочей среды	1,75 МПа
Питание, ток	=4...24 В, 10 мА
Температура рабочей среды	0...+60°C
Расход	2...45 л/мин
Тип выхода	NPN
Импульсный выход	420 ± 10% имп./л
Формула расчета частоты импульсов*	F = 7Q ± 10%
Степень пылевлагозащиты	IP55
Длина провода	350 мм
Материал	Нейлон, усиленный латунью
Монтажное положение	Универсальное
Присоединение	Наруж. G1/2" → внутр. G1/2"
Габаритные размеры	64×32×29,5 мм
Вес	70 г

*F = частота, Гц; Q = расход, л/мин

ДРУ-ПП-52-06
Датчик расхода с импульсным выходом

Предназначен для учета суммарного или текущего расхода воды.

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода и другие неагрессивные жидкости
Максимальное давление рабочей среды	1,75 МПа
Питание	=5...24 В
Температура рабочей среды	−10...+95°C
Расход	0,2...3,5 л/мин
Импульсный выход	6600 имп./л
Формула расчета частоты импульсов	F = 110Q ± 5% (F = частота, Гц; Q = расход, л/мин)
Степень защиты	IP55
Длина провода	600 мм
Материал	Нейлон
Монтажное положение	Универсальное
Присоединение	Штуцер ∅ 6,4 мм
Габаритные размеры	30×58×30 мм
Вес	22 г

ДРУ-ПП-56
Датчик расхода с импульсным выходом

Импульсный выход, тип NPN
Для корректной работы датчика расхода направление потока жидкости должно совпадать с направлением стрелки на корпусе
Универсальное монтажное положение: горизонтальное и вертикальное

Технические характеристики:

Параметр	Значение
Параметр	ДРУ-ПП-56-06	ДРУ-ПП-56-07	ДРУ-ПП-56-10
Рабочая среда	Вода и другие неагрессивные жидкости
Максимальное давление рабочей среды	1,2 МПа
Питание, ток	=4...24 В, 10 мА
Температура рабочей среды	0...+60°C
Расход	0,1...1,5 л/мин	0,1...1,5 л/мин	0,3...10 л/мин
Тип выхода	NPN
Импульсный выход	6960 ± 10% имп./л	6960 ± 10% имп./л	440...1410 ± 10% имп./л
Формула расчета частоты импульсов*	F = 35Q ± 10%	F = 76Q ± 10%	F = (24Q – 5) ± 10%
Степень пылевлагозащиты	IP55
Длина провода	350 мм
Материал	Полиацеталь
Монтажное положение	Универсальное
Присоединение	Штуцер ∅ 6,4 мм	Штуцер ∅ 7 мм	Штуцер ∅ 10,7 мм
Габаритные размеры	86×24×41 мм	65×24×41 мм	95×27×43 мм
Вес	28 г	27 г	36 г

*F = частота, Гц; Q = расход, л/мин

ДРУ-ПП-57-06
Датчик расхода с импульсным выходом

Импульсный выход, тип NPN
Для корректной работы датчика расхода направление потока жидкости должно совпадать с направлением стрелки на корпусе
Универсальное монтажное положение: горизонтальное и вертикальное

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода и другие неагрессивные среды
Максимальное давление рабочей среды	1,2 МПа
Питание, ток	=4...24 В, 10 мА
Температура рабочей среды	0...+60°C
Расход	0,25...3 л/мин
Тип выхода	NPN
Импульсный выход	7055 ± 10% имп./л
Формула расчета частоты импульсов*	F = 89Q ± 10%
Степень пылевлагозащиты	IP55
Длина провода	350 мм
Материал	Полиацеталь
Монтажное положение	Универсальное
Присоединение	Наруж. G1/4"
Габаритные размеры	62×17,5×14 мм
Вес	16 г

*F = частота, Гц; Q = расход, л/мин

ДРУ-ПП-58-06
Датчик расхода с импульсным выходом

Импульсный выход, тип NPN
Возможность использования как с прямым, так и с обратным направлением потока
Универсальное монтажное положение: горизонтальное и вертикальное

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода и другие неагрессивные жидкости
Максимальное давление рабочей среды	1,2 МПа
Питание, ток	=4...24 В, 10 мА
Температура рабочей среды	0...+60°C
Расход	0,4...2 л/мин
Тип выхода	NPN
Импульсный выход	1356 ± 10% имп./л
Формула расчета частоты импульсов*	F = 80Q ± 10%
Степень пылевлагозащиты	IP55
Длина провода	350 мм
Материал	Полиацеталь
Монтажное положение	Универсальное
Присоединение	Штуцер ∅ 6,7 мм
Габаритные размеры	45×30,5×23,5 мм
Вес	19 г

*F = частота, Гц; Q = расход, л/мин
