Серия CSX, CSX-i Устройства плавного пуска

Раздел:

Aucom

• Информация
• Документация
• Смотрите также

• Основные характеристики:

  • Компактное исполнение и удобная конструкция
  • Простой монтаж и ввод в эксплуатацию
  • Плавный разгон и торможение
  • Встроенный шунтирующий контактор
  • Отличные пусковые и рабочие характеристики
  • Встроенный пакет защит (в CSX-i)
  • Коммуникационные модули (опции)
  • Степень защиты IP20 (для моделей до 55 кВт)
  • Монтаж на DIN-рейку (для моделей до 30 кВт)
  • Сертификаты: EAC, CE, UL, C-UL, CCC

  Модельный ряд:

  CSX-007-V4-C1(C2) Устройство плавного пуска (200-440VAC, 7.5кВт)
  CSX-015-V4-C1(C2) Устройство плавного пуска (200-440VAC, 15кВт)
  CSX-018-V4-C1(C2) Устройство плавного пуска (200-440VAC, 18.5кВт)
  CSX-022-V4-C1(C2) Устройство плавного пуска (200-440VAC, 22кВт)
  CSX-030-V4-C1(C2) Устройство плавного пуска (200-440VAC, 30кВт)
  CSX-037-V4-C1(C2) Устройство плавного пуска (200-440VAC, 37кВт)
  CSX-045-V4-C1(C2) Устройство плавного пуска (200-440VAC, 45кВт)
  CSX-055-V4-C1(C2) Устройство плавного пуска (200-440VAC, 55кВт)
  CSX-075-V4-C1(C2) Устройство плавного пуска (200-440VAC, 75кВт)
  CSX-090-V4-C1(C2) Устройство плавного пуска (200-440VAC, 90кВт)
  CSX-110-V4-C1(C2) Устройство плавного пуска (200-440VAC, 110кВт)
  CSXi-007-V4-C1(C2) Устройство плавного пуска (200-440VAC, 7.5кВт)
  CSXi-015-V4-C1(C2) Устройство плавного пуска (200-440VAC, 15кВт)
  CSXi-018-V4-C1(C2) Устройство плавного пуска (200-440VAC, 18.5кВт)
  CSXi-022-V4-C1(C2) Устройство плавного пуска (200-440VAC, 22кВт)
  CSXi-030-V4-C1(C2) Устройство плавного пуска (200-440VAC, 30кВт)
  CSXi-037-V4-C1(C2) Устройство плавного пуска (200-440VAC, 37кВт)
  CSXi-045-V4-C1(C2) Устройство плавного пуска (200-440VAC, 45кВт)
  CSXi-055-V4-C1(C2) Устройство плавного пуска (200-440VAC, 55кВт)
  CSXi-075-V4-C1(C2) Устройство плавного пуска (200-440VAC, 75кВт)
  CSXi-090-V4-C1(C2) Устройство плавного пуска (200-440VAC, 90кВт)
  CSXi-110-V4-C1(C2) Устройство плавного пуска (200-440VAC, 110кВт)

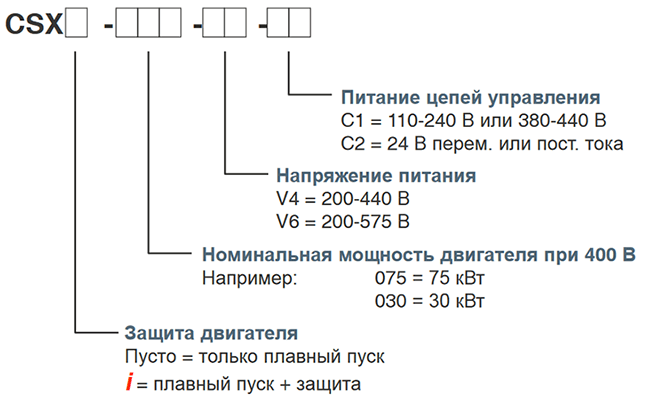

  Обозначение при заказе:



  Устройства плавного пуска CSX обеспечивают мягкий (безударный) пуск и останов двигателя методом плавного нарастания/спада напряжения в течение заданного времени. Устройства CSX идеально подходят для несложных применений в новом или модернизируемом оборудовании. Устройства серии CSX предназначены для легкого и нормального режимов пуска и должны использоваться совместно с устройствами защиты двигателя.


  Устройства плавного пуска CSXi осуществляют контроль и ограничение тока при пуске и останове двигателя, а также обеспечивают защиту двигателя по току во всех режимах работы. Простая настройка с помощью поворотных переключателей, возможность задания рампы и ограничения тока при пуске, наличие основных защит и невысокая цена делают серию CSXi наилучшим решением для большинства применений. УПП CSXi предназначены для легкого и нормального режимов пуска.


  Особенности:

  	CSX	CSXi
  ПУСК
  Линейный подъем напряжения (по времени)	•
  Ограничение тока		•
  Линейный подъем тока		•
  ОСТАНОВ
  Останов на выбеге	•	•
  Плавный останов	•	•
  ЗАЩИТЫ
  Перегрузка двигателя		•
  Пропадание фазы сети питания		•
  Превышение времени пуска		•
  Неправильное чередование фаз		•
  Дисбаланс токов по фазам		•
  Термистор двигателя		•
  Неисправность силовой части	•	•
  Отклонение частоты сети	•	•
  Мгновенное превышение тока		•
  Перегрузка байпас-контактора		•
  Ошибка коммуникации	•	•
  ВЫХОДЫ
  Релейный выход включения сетевого контактора	•	•
  Программируемый выход (авария или работа)		•
  Реле индикации работы	•
  ОПЦИИ И АКСЕССУАРЫ
  Пульт дистанционного управления	•	•
  Modbus интерфейс	•	•
  Profibus интерфейс	•	•
  DeviceNet интерфейс	•	•
  Программное обеспечение для ПК	•	•
  Насосный модуль	•	•

  Применение:

  Применение для легких, нормальных (пусковой ток не более 3,5хIном, время пуска в пределах 10 – 15 секунд) и тяжелых (пусковой ток не более 4,5хIном, время пуска в пределах 20 секунд) условий пуска трехфазных асинхронных двигателей с короткозамкнутым ротором в составе следующего оборудования:

  • Компрессор центробежный, винтовой, поршневой
  • Конвейер горизонтальный и вертикальный
  • Конусная, мельничная и роторная дробилка
  • Станок сверлильный, шлифовальный и т.д.
  • Компрессор центробежный, винтовой, поршневой
  • Низкоскоростной миксер
  • Центробежный вентилятор
  • Центробежный, погружной, вакуумный насос
  • Циркулярная пила, пилорама, строгальная машина
  • Эскалатор, лебедка
  • Пресс, сушилка, мешалка, ломтерезка, шнек, и т.д
