Редукторы

1Ц2У-100, 1Ц2У-125, 1Ц2У-160, 1Ц2У-200, 1Ц2У-250 Редукторы цилиндрические

Раздел:

Редукторы

• Информация
• Документация
• Смотрите также

• В конструкции цилиндрического редуктора 1Ц2У-100 предусмотрено две ступени, заключенные в один корпус. Межосевое расстояние составляет 100 мм.

  Редуктор монтируется горизонтально. Выпускается в корпусе из чугуна или алюминия. Наиболее эффективен при комплектации приводов средней мощности.

  Редукторы данной группы обслуживают машины и механизмы металлургической, энергетической, машиностроительной, нефтедобывающей, химической, строительной и ряда других отраслей.

  Разработан для умеренного климата. Валы редуктора вращаются в обе стороны. Нагрузка может регулироваться – от непрерывной до переменной с периодическими остановками.

  Цилиндрический редуктор двухступенчатый 1Ц2У-125 используется в производственной сфере уже более 40 лет. За этот период его конструкция была усовершенствована, технические характеристики улучшены.

  Это универсальный редуктор, укомплектованный двумя ступенями, быстроходным и тихоходным валами. Заказчики могут выбрать один из нескольких типоразмеров, наиболее соответствующий условиям конкретного промышленного сегмента.

  Одно из главных преимуществ цилиндрического редуктора – высокий КПД. Он составляет 98%. При эксплуатации оборудования в непрерывном режиме его потери незначительные.

  Редуктор имеет компактные размеры, благодаря чему активно эксплуатируется в приводах конвейерных лент и транспортеров, подъемных механизмах.

  Цилиндрический редуктор 1Ц2У-160 устанавливается в промышленные приводы заводских станков, подъемных кранов, конвейеров на фабриках, оборудования, обслуживающего карьеры.

  1Ц2У-160 монтируется горизонтально, опорной плоскостью вниз.

  Нормальная работа цилиндрического редуктора возможна в диапазоне температур от – 40 до +50 градусов. Эксплуатация возможна в рабочей среде с минимальной запыленностью.

  • КПД редуктора Ц2У-160 - 97 %.
  • Скорость вращения вала – 1500 об/мин.
  • Передаточные числа – 8-40.
  • Номинальный крутящий момент – 1250 Нм.

  Оборудование рассчитано на постоянную и переменную нагрузки в непрерывном и краткосрочном циклах. Продолжительность непрерывной работы редуктора достигает 24 часов/сутки.

  В цилиндрическом редукторе 1Ц2У-200 обе ступени расположены на одной оси и в одной плоскости. Герметичный чугунный (алюминиевый) корпус предупреждает попадание пыли и влаги внутрь конструкции, защищает редуктор от механического воздействия извне.

  Серия классифицируется как общепромышленные редукторы. Вал вращается в обе стороны, обеспечивая реализацию приводом любых производственных задач.

  1Ц2У-200 – одна из наиболее востребованных моделей в современном производстве. Редуктор выпускается в разных климатических исполнениях, эффективно работает в широком диапазоне температур.

  Преимущества цилиндрического двухступенчатого редуктора: компактные размеры, надежность в эксплуатации, длительная эксплуатация с непродолжительными перерывами, высокий КПД – в среднем, 95%.

  Цилиндрический редуктор двухступенчатый 1Ц2У-250 разработан для машин, станков и установок разных производственных сфер. Редуктор монтируется только в горизонтальном положении.

  Межосевое расстояние ступени в данной модели составляет 250 мм.

  Редуктор рассчитан на эксплуатацию в сухих, не запыленных помещениях. Диапазон температур колеблется от -40 до +50 градусов.

  Серия одинаково эффективно работает при постоянной и меняющейся нагрузке. Длительность непрерывного цикла, согласно техническому паспорту, достигает 24 часов.

  Предельная скорость вращения входного вала – 1800 об/мин.

  Условия применения редукторов цилиндрических двухступенчатых 1Ц2У-100 - 1Ц2У-250

  • Переменная/постоянная нагрузки;
  • Длительная работа, работа с перерывами;
  • Вращение вала (в любом направлении не выше 1800 об/мин);
  • Неагрессивная внешняя среда;
  • Запыленность воздуха - 10 мг/м³.

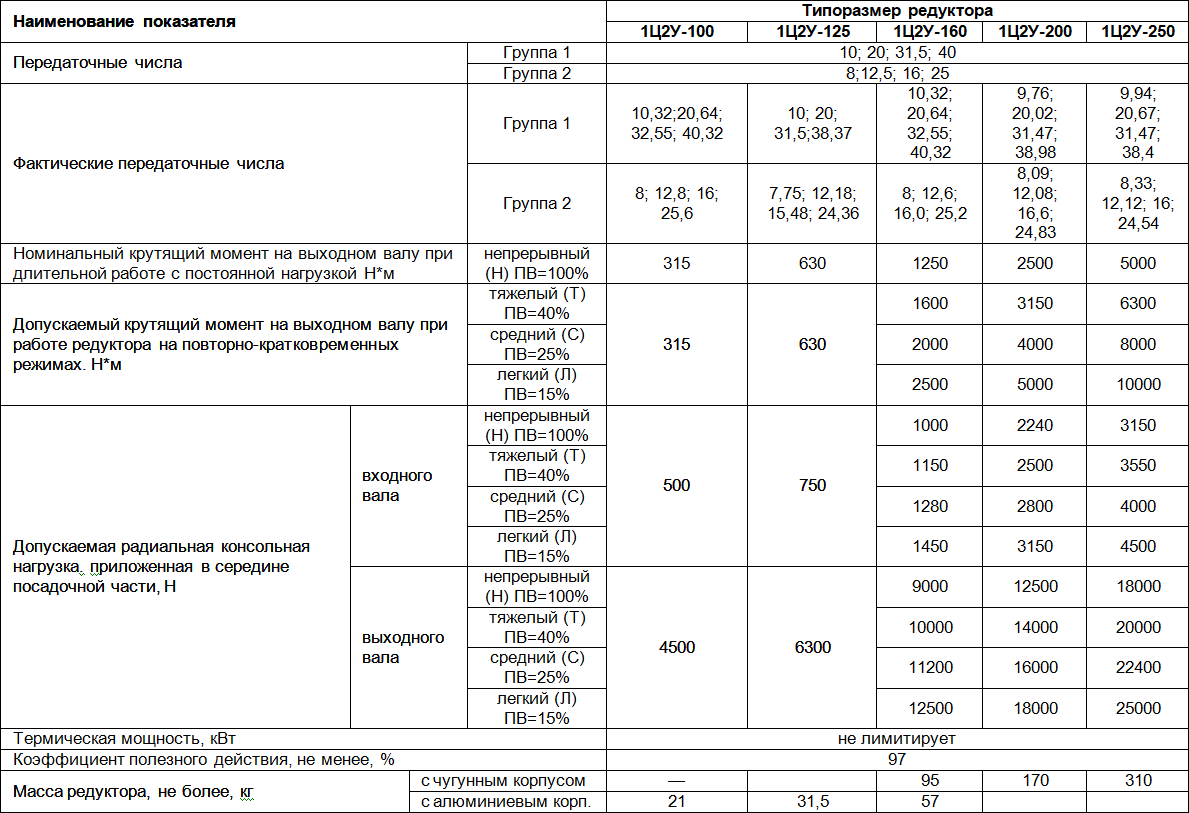

  Технические характеристики редукторов цилиндрических двухступенчатых 1Ц2У-100 - 1Ц2У-250



  Пример оформления заказа на редукторы цилиндрические двухступенчатые 1Ц2У100 - 1Ц2У250

  Редуктор: 1Ц2У-200-20-12К У2 ТУ2-056-243-86
  Цилиндрический редуктор двухступенчатого типа с межосевым расстоянием тихоходной ступени - 200 мм, передаточное число - 20, вариант сборки - 12, конический конец тихоходного вала - К, климатическое исполнение - У, категория размещения - 2.
