Серия ASD-B2 Стандартный сервопривод общего назначения

Раздел:

Delta

• Информация
• Документация
• Смотрите также

• Серия ASD-B2 включает в себя сервопреобразователи и серводвигатели мощностью от 0.1 до 3 кВт, имеет набор стандартных функций и характеристик, необходимых для задач общего примененияю Она не перегружена различными мехатронными функциями, которые увеличивают стоимость сервосистем и усложняют ввод в эксплуатацию.

  Сервоприводы ASD-B2 обладают высокой производительностью, точностью и отличными динвмическими характеристиками. Они просты в настройке и могут быть легко интегрированы в новые, а также существующие системы в качестве замены сервоприводов других брендов.
  Используя сервоприводы ASD-B2, вы не только сделаете свои решения более рентабельными за счет оптимальных технико-экономических показателей новой серии, но и не столкнетесь ни с какими эксплуатационными проблемами, т.к. вся продукция Delta IA славится качеством и надежностью.

  • Три режима управления: положением, скоростью, моментом.
  • Повышенная точность. Встроенный энкодер на 160 000 имп/об (17 бит)
  • Превосходное подавление вибрации.
  • Превосходные динамические характеристики.
  • Встроенный цифровой пульт управления.
  • Встроенный тормозной резистор.
  • Встроенный MODBUS.

  Диапазон мощностей: 0.1 - 3кВт

  Модельный ряд:

  • ASD-B2-0121-B Блок управления 0.1кВт, 1х220В со встроенным пультом управления
  • ECMA-C20401RS Серводвигатель 0.1 кВт, 1х220В, 3000об/мин, фланец 40мм, 160K имп/об, без тормоза, с сальником, вал со шпонкой и резьбой
  • ECMA-C20401SS Серводвигатель 0.1 кВт, 1х220В, 3000об/мин, фланец 40мм, 160К имп/об, с тормозом и сальником, вал со шпонкой и резьбой
  • ASD-B2-0221-B Блок управления 0.2кВт, 1х220В со встроенным пультом управления
  • ECMA-C20602RS Серводвигатель 0.2кВт, 1х220В, 3000об/мин, фланец 60мм, 160К имп/об, без тормоза, с сальником, вал со шпонкой и внутренней резьбой
  • ECMA-C20602SS Серводвигатель 0.2 кВт, 1х220В, 3000об/мин, фланец 60мм, 160К имп/об, с тормозом и сальником, вал со шпонкой и внутренней резьбой
  • ASD-B2-0421-B Блок управления 0.4кВт, 1х220В со встроенным пультом управления
  • ECMA-C20604RS Серводвигатель 0.4кВт, 1х220В, 3000об/мин, фланец 60мм, 160К имп/об, без тормоза, с сальником, вал со шпонкой и внутренней резьбой
  • ECMA-C20604SS Серводвигатель 0.4кВт, 1х220В, 3000об/мин, фланец 60мм, 160К имп/об, с тормозом и сальником, вал со шпонкой и резьбой
  • ECMA-E21305RS Серводвигатель 0.5кВт, 1х220В, 2000 об/мин, фланец 60мм, 160К имп/об, без тормоза, с сальником, вал со шпонкой и внутренней резьбой
  • ECMA-E21305SS Серводвигатель 0.5кВт, 1х220В, 2000 об/мин, фланец 60мм, 160К имп/об, с тормозом и сальником, вал со шпонкой и внутренней резьбой
  • ASD-B2-0721-B Блок управления 0.7кВт, 1х220В со встроенным пультом управления
  • ECMA-C20807RS Серводвигатель 0.75кВт, 1х220В, 3000об/мин, фланец 80мм, 160К имп/об, без тормоза, с сальником, вал со шпонкой и внутренней резьбой
  • ECMA-C20807SS Серводвигатель 0.75кВт, 1х220В, 3000об/мин, фланец 80мм, 160К имп/об, с тормозом и сальником, вал со шпонкой и внутренней резьбой
  • ECMA-C20907RS Серводвигатель 0.75кВт, 1х220В, 3000об/мин, 160К имп/об, без тормоза, с сальником, вал со шпонкой и внутренней резьбой
  • ECMA-C20907SS Серводвигатель 0.7кВт, 1х220В, 3000об/мин, 160К имп/об, с тормозом и сальником, вал со шпонкой и внутренней резьбой
  • ECMA-G21306RS Серводвигатель 0.6 кВт, 1х220В, 1000об/мин, фланец 130мм, 160К имп/об, без тормоза, с сальником, вал со шпонкой и внутренней резьбой
  • ECMA-G21306SS Серводвигатель 0.6 кВт, 1х220В, 1000об/мин, фланец 130мм, 160К имп/об, с тормозом и сальником, вал со шпонкой и внутренней резьбой
  • ASD-B2-1021-B Блок управления 1,0кВт, 1х220В со встроенным пультом управления
  • ECMA-C21010RS Серводвигатель 1.0кВт, 1х220В, 3000об/мин, фланец 100мм, 160К имп/об, без тормоза, с сальником, вал со шпонкой и внутренней резьбой
  • ECMA-C21010SS Серводвигатель 1.0кВт, 1х220В, 3000об/мин, фланец 100мм, 160К имп/об, с тормозом и сальником, вал со шпонкой и внутренней резьбой
  • ECMA-E21310RS Серводвигатель 1.0кВт, 1х220В, 2000об/мин, фланец 130мм, 160К имп/об, без тормоза, с сальником, вал со шпонкой и внутренней резьбой
  • ECMA-E21310SS Серводвигатель 1.0кВт, 1х220В, 2000об/мин, фланец 130мм, 160К имп/об, с тормозом и сальником, вал со шпонкой и внутренней резьбой
  • ECMA-G21309RS Серводвигатель 0.9кВт, 1х220В, 1000об/мин, 160К имп/об, без тормоза, с сальником, вал со шпонкой и внутренней резьбой
  • ECMA-G21309SS Серводвигатель 0.9кВт, 1х220В, 1000об/мин, 160К имп/об, с тормозом и сальником, вал со шпонкой и внутренней резьбой
  • ASD-B2-1521-B Блок управления 1,5кВт, 1х220В со встроенным пультом управления
  • ECMA-E21315RS Серводвигатель 1.5кВт, 1х220В, 2000об/мин, фланец 130мм, 160К имп/об, без тормоза, с сальником, вал со шпонкой и внутренней резьбой
  •  ECMA-E21315SS Серводвигатель 1.5кВт, 1х220В, 2000об/мин, фланец 130мм, 160К имп/об, с тормозом и сальником, вал со шпонкой и внутренней резьбой

  Основные характеристики

  • Три режима управления: положением, скоростью, моментом. Режим позиционирования осуществляется только по внешнему импульсному сигналу задания, а режимы скорости и момента - как по внутренним параметрам, так и по аналоговым сигналам задания.
  • Повышенная точность. Встроенный энкодер на 160 000 имп/об (17 бит), что удовлетворяет широкому кругу применений сервопривода, и гарантирует стабильную работу на низких скоростях. Импульсный вход с частотой до 4Мгц.
  • Превосходное подавление вибрации. Встроенная функция автоматического подавления низкочастотной вибрации реализована с помощью двух фильтров, минимизирующих и полностью устраняющих вибрацию исполнительного механизма. Резонансные частоты могут быть отслежены с помощью функции FFT (быстрое преобразование Фурье) программного обеспечения ASDA-A2-Soft, что поможет увеличить эффективность подавления резонанса.
  • Превосходные динамические характеристики. Полоса пропускания до 550 Гц. Время изменения скорости двигателя от -3000 до 3000 об/мин составляет 10мс (без нагрузки).
  • Эффективное подавление вибрации. Три группы полосовых режекторных фильтров, автоматически минимизирующих и полностью устраняющих вибрацию исполнительного механизма.
  • Встроенный цифровой пульт управления. Позволяет быстро сконфигурировать и оперативно вести мониторинг за работой сервопривода.
  • Встроенный тормозной резистор. В моделях от 400Вт.
  • Встроенный MODBUS. Cвязь с ПК или ПЛК по RS-232 или RS-485 интерфейсам для управления, конфигурирования и мониторинга привода.

  Двигатели сервопривода ASD-B2 совместимы с прецизионными редукторами PS / PA. Для заказа доступны редукторы с номинальным выходным моментом до 286 Нм, частотой входного вала до 5000 об/мин и передаточными числами 3, 4, 5, 7, 10, 15, 20, 25, 30, 35, 40, 50, 70, 100.

  Основные области применения

  Подача заготовок, контурная резка, электроэрозионные станки, отрезные станки, упаковочное оборудование, и т.д.

  Система обозначения:

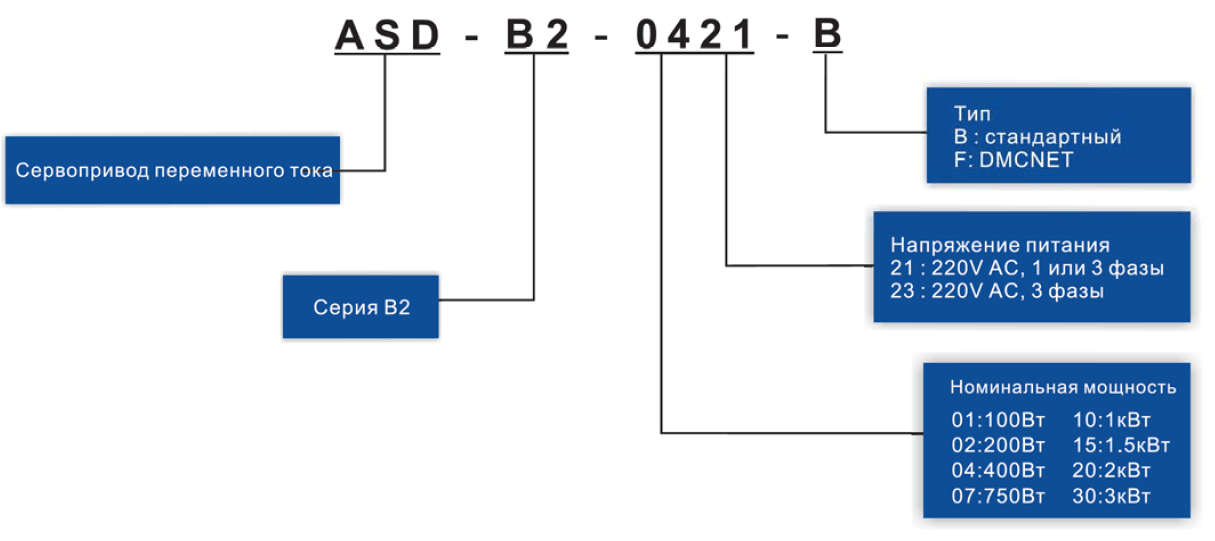

  Сервопреобразователи

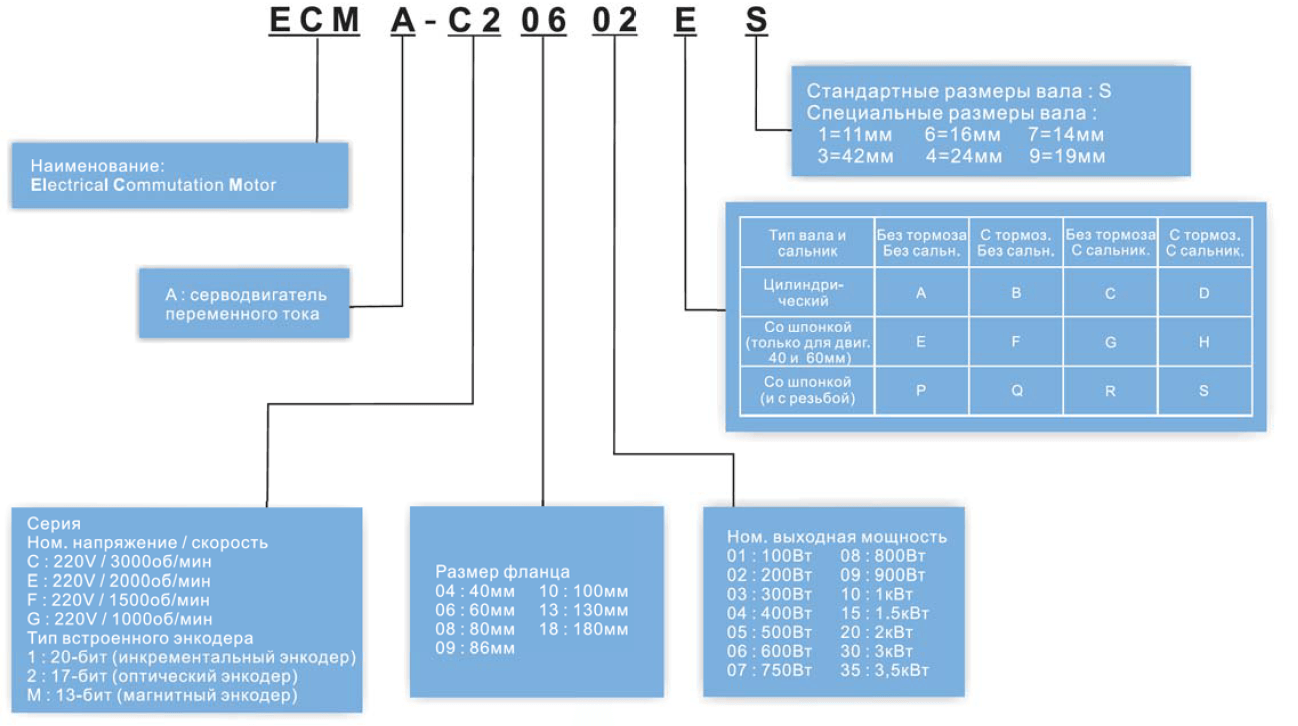

  Серводвигатели:
