Регуляторы давления газа «MADAS»

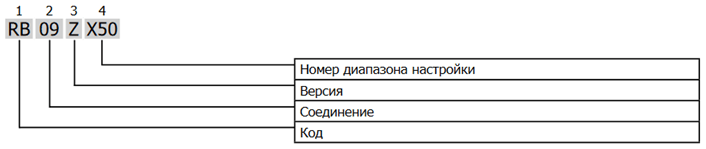

Обозначения:

1. Код

Серия Код Соединение P. max, МПа Наличие встроенного фильтра
FRG/2MB FB2LB DN 15 ÷ DN 25 0,6 да
FRG/2MB FBC DN 15 ÷ DN 25 0,6 да
FRG/2MB FB DN 15 ÷ DN 25 0,6 да
FRG/2MB FBH DN 15 ÷ DN 25 0,6 да
RG/2MB RGB DN 25 0,6 нет
RG/2MB RB DN 32 ÷ DN 100 0,6 нет
RG/2MB RBH DN 32 ÷ DN 100 0,6 нет

2. Соединение:

Резьбовое соединение Фланцевое соединение
Обозначение Трубная резьба Обозначение Соответствие ГОСТ 12820-80
02 DN 15 (G 1/2″)
03 DN 20 (G 3/4″)
04 DN 25 (G 1″) 25 DN 25 (PN16)
05 DN 32 (G 1″1/4) 32 DN 32 (PN16)
06 DN 40 (G 1″1/2) 40 DN 40 (PN16)
07 DN 50 (G 2″) 50 DN 50 (PN16)
    08 DN 65 (PN16)
    09 DN 80 (PN25)
    10 DN 100 (PN16)

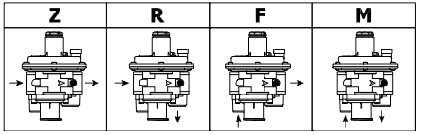

3. Модификация корпуса:

«Z» – линейное соединение
«F» – угловое соединение*
«R» – угловое соединение*
«M» – U-образное соединение*
* – только для кодов FBC, FB, FBH

4. Диапазон настройки выходного давления (см. Коды регуляторов)

Обозначение. Номер настройки пружины

110
120
130
140
X50
X60

Если 110 – номер первой настройки, то 120 – номер второй настройки и так далее.
X50 или X60 – не имеет встроенного сбросного клапана.
