Клапаны ВН электромагнитные трехпозиционные

Раздел:

Клапаны ВН, ВФ СП «ТермоБрест»

• Информация
• Документация
• Смотрите также

• Применяются клапаны в системах автоматизированного ступенчатого управления рабочей средой (например: обеспечение «большого-малого» горения в газогорелочных устройствах).
  Данный вид клапанов совмещает в одном корпусе запорный (отсечной) орган с ручным регулятором расхода и узел среднего (промежуточного) расхода. Такой конструктив позволяет обеспечить ступенчатое регулирование потока газа, а также возможность ручной настройки величины среднего расхода в пределах от 10 до 60 %.

  По специальному заказу клапаны могут быть изготовлены с двумя регуляторами расхода (по «малому» и «большому» горению), что позволит настроить величину расхода в пределах от 10 до 100%.

  РАБОЧЕЕ ДАВЛЕНИЕ: от 0 до 3 бар (до 0,3 МПа).
  УСЛОВНЫЙ ПРОХОД: DN 20÷50.
  МАТЕРИАЛ КОРПУСА:


  АЛЮМИНИЙ


  СТАЛЬ

  Арматура в алюминиевом корпусе применяется на объектах тепловой энергетики (котельные, топочные и т.д.), а также производителями газоиспользующего оборудования (блочно-модульные котельные, котлы, горелки, печи и т.д.). Изделия в алюминиевом корпусе обладают практичностью применения и эксплуатации из-за невысокого веса, габаритов и стоимости.

  Изделия в стальном корпусе применяются, в первую очередь, для эксплуатации на объектах большой энергетики (ТЭЦ, ГРЭС и т.д.). Стальные корпуса обладают высокой устойчивостью к статическим и динамическим нагрузкам, что обусловлено требованиями применения на объектах большой энергетики.

  КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

  • У3.1 (-30…+60 °С) – эксплуатация в нерегулярно отапливаемых помещениях;
  • У2 (-45…+60 °С) – эксплуатация под навесом;
  • УХЛ2 (-60…+60 °С) – эксплуатация под навесом;
  • УХЛ1 (-60…+60 °С) – эксплуатация на открытом воздухе (для оборудования во взрывозащищенном исполнении);

  Температура рабочей среды:

  • -60…+70 °С (по умолчанию);
  • -45…+120 °С (по специальному заказу).

  ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ И УСТРОЙСТВА:

  • все клапаны могут оснащаться датчиком положения затвора, который служит для контроля текущего состояния затвора (открыт или закрыт).
  • для подключения датчиков-реле давления, манометров, импульсных трубок или других устройств и приборов в корпусе клапанов предусмотрены отверстия с резьбой G1/4”, закрытые заглушками.

  ИСПОЛНЕНИЕ КОРПУСА:

  • фланцевое;
  • муфтовое.

  ИСПОЛНЕНИЕ по взрывозащите:

  • общепромышленное;
  • взрывозащищенное.

  Изделия в общепромышленном исполнении применяются на всех объектах газового хозяйства, где нет специальных требований по обеспечению взрывобезопасности электрооборудования;
  Арматура во взрывозащищенном исполнении применяются на объектах и в помещениях, в которых имеются или могут образоваться взрывоопасные смеси в объеме, требующем специальных мер защиты при конструировании.

  Структура обозначения

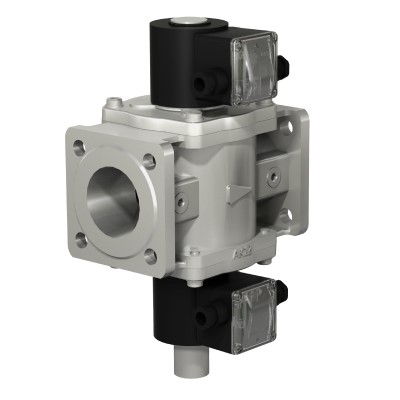

  Клапаны в Алюминиевом корпусе

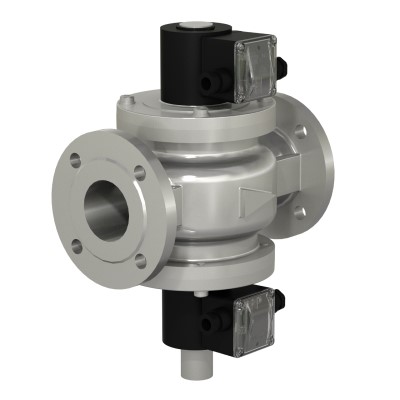

  Клапаны в Стальном корпусе

  В - обозначение серии Исходное состояние: Н - нормально-закрытый Ф - нормально-открытый Присоединительный размер, дюймы Исполнение клапана: Н - двухпозиционный В - трехпозиционный С - для жидких сред М - с электроприводом регулятора расхода газа Т - с медленным открытием Номинал рабочего давления: 0,2 - 0,2 бар 0,5 - 0,5 бар 1 - 1 бар 2 - 2 бар 3 - 3 бар 4 - 4 бар 6 - 6 бар Дополнительные устройства или исполнение корпуса клапана: К - наличие регулятора расхода, ручного; П - наличие датчика положения (открыт-закрыт) клапана; Е - взрывозащищенное исполнение клапана; У - угловое исполнение корпуса клапана. Напряжение питания, В: 220 В, 110 В, 24 В переменного тока; 220 В, 110 В, 24 В, 12 В постоянного тока. Частота тока (50 Гц - только для исполнений на переменный ток) Климатическое исполнение: У3.1 (-30...+60 °С); У2 (-45...+60 °С); УХЛ2 (-60...+60 °С); УХЛ1 (-60...+60 °С) – только для взрывозащищенного исполнения клапана. Номер технических условий: ТУ РБ 05708554.021-96.

  В - обозначение серии Исходное состояние: Н - нормально-закрытый Ф - нормально-открытый Присоединительный размер, дюймы Исполнение клапана: Н - двухпозиционный В - трехпозиционный С - для жидких сред М - с электроприводом регулятора расхода газа Номинал рабочего давления: 1 - 1 бар 2 - 2 бар 3 - 3 бар 4 - 4 бар 6 - 6 бар Дополнительные устройства или исполнение корпуса клапана: К - наличие регулятора расхода, ручного; П - наличие датчика положения (открыт-закрыт) клапана; Е - взрывозащищенное исполнение клапана; У - угловое исполнение корпуса клапана.   Дополнительно указывается материал корпуса клапана:     ст. - легированная сталь;     ч - чугун Напряжение питания, В: 220 В, 110 В, 24 В переменного тока; 220 В, 110 В, 24 В постоянного тока. Частота тока (50 Гц - только для исполнений на переменный ток) Климатическое исполнение: У3.1 (-30...+60 °С); У2 (-45...+60 °С); УХЛ2 (-60...+60 °С); УХЛ1 (-60...+60 °С) - только для взрывозащищенного исполнения клапана. Номер технических условий: ТУ РБ 05708554.021-96.




  В разделе «Документация» смотрите Технические характеристики на:

  • Клапаны электромагнитные трехпозиционные серии ВН в алюминиевом корпусе
  • Клапаны электромагнитные трехпозиционные серии ВН в стальном корпусе

  Опросный лист на клапаны электромагнитные

• Технические характеристики на Клапаны трехпозиционные в алюминиевом корпусе
  Технические характеристики на Клапаны трехпозиционные в стальном корпусе

• • Клапаны ВН электромагнитные двухпозиционные с электроприводом регулятора расхода
  • Клапаны ВН электромагнитные двухпозиционные с элетромеханическим регулятором расхода взрывозащищенного исполнения
  • Клапаны ВН электромагнитные двухпозиционные для жидких сред
  • Клапаны ВН двухпозиционные с медленным открытием
  • Клапаны ВН двухпозиционные с ручным взводом электрического типа
  • Клапаны ВН двухпозиционные с ручным взводом механического типа
  • Клапаны ВН электромагнитные двойные в алюминиевом корпусе
