Датчики давления «BD Sensors RUS» (31 вид)

ДАТЧИКИ ДАВЛЕНИЯ МАЛОГАБАРИТНЫЕ

Область применения малогабаритных датчиков исключительно широка, что обусловлено использованием различных конструкционных материалов, чувствительных элементов, уплотнений и конструкторских решений. Диапазон охватываемых давлений от 50 Па до 600 МПа. Диапазон температур измеряемых сред от -40 до 300°С. Малогабаритные датчики давления производятся с выходными сигналами 4…20 мА, 0…20 мА, 0…10 В, 0…5 В с подключением по 2-х или 3-х проводной схеме со всеми основными механическими присоединениями к процессу (M10x1, M12x1, M20x1.5, G¼", G½", ¼" NPT, ½" NPT) и основными электрическими присоединениями (DIN 43650, Binder 723 (5 конт.), M12x1 (4 конт.), кабельный ввод PG7, Buccaneer). В данную группу входят дифференциальные датчики давления, датчики абсолютного, избыточного давления воды, пара, газа, агрессивных газов и жидкостей: экономичные модели, предназначенные для применения в ЖКХ, высокоточные для применения в лабораторных исследованиях, специализированные для химических и пищевых производств, а также общепромышленные датчики давления.

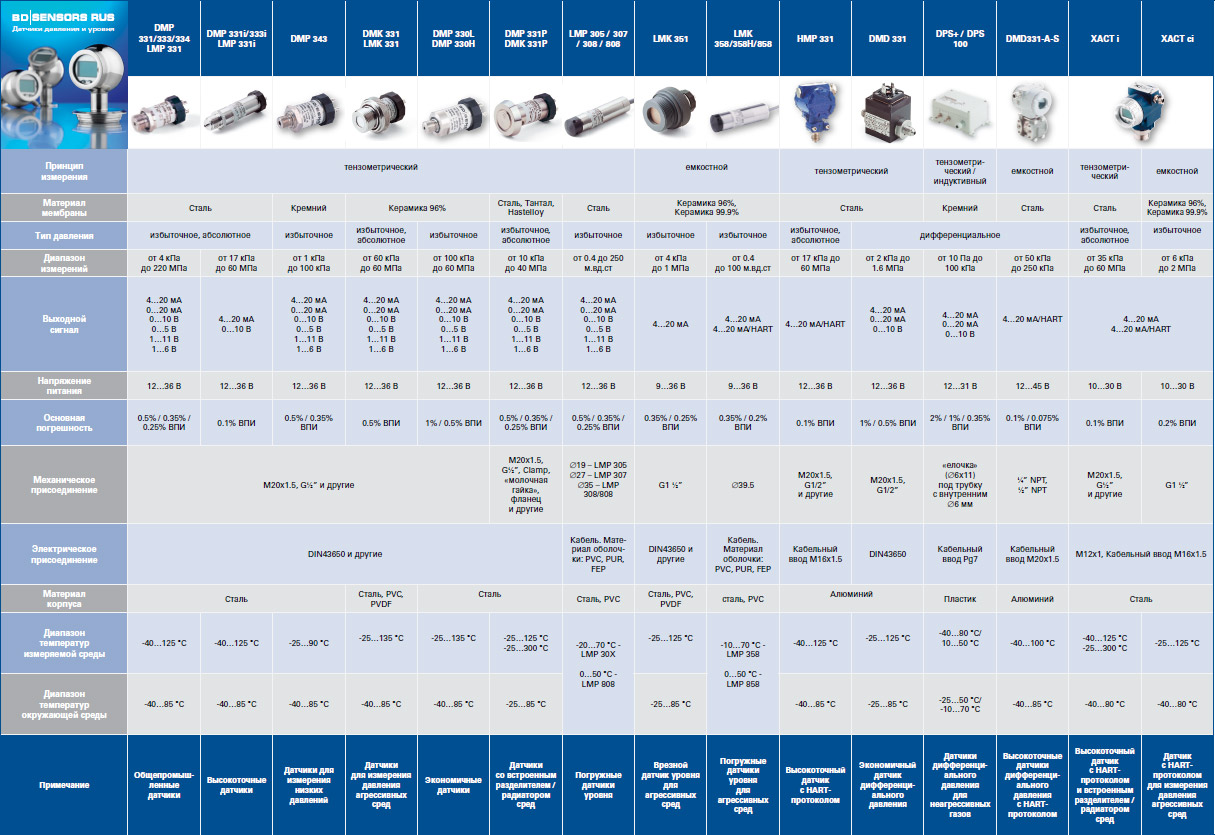

Пример подбора кода заказа

Внимание! Для подбора датчика, Вам необходимо заполнить опросный лист (см. ссылку ниже)

Тип Фото Диапазон давлений, бар Основная погрешность Применение Описание
DMP 331 от 0…0,04
до 0…40;
-1…0
0,5 / 0,35 / 0,25 / 0,2 % ДИ Общепромышленные универсальные датчики на широкий диапазон давлений Датчик с пьезорезистивным кремниевым сенсором. Мембрана из нержавеющей стали. Возможно изготовление датчика с открытой мембраной.
DMP 330H от 0…1
до 0…160;
перегрузка
до 5Х
1,0 % ДИ Неагрессивные к нержавеющей стали жидкости, газы и пар Экономичный датчик давления с толстопленочным керамическим сенсором. Повышенное давление перегрузки.
DMP 330S от 0…1
до 0…600;
от -1…6
до -1…25
0,5 % ДИ Системы кондиционирования, рефрижераторы, гидравлические привода на мобильной технике Многодиапазонный экономичный датчик для ЖКХ, насосных станций, холодильных установок, гидравлики и общепромышленных измерений
DMP 330M от 0…6
до 0…160;
перегрузка
до 10Х

0,5 % ДИ

Неагрессивные к нержавеющей стали жидкости, газы и пар Многодиапазонный экономичный датчик для ЖКХ, насосных станций и общепромышленных измерений
DMP 330F от 0…1
до 0…400;
перегрузка
до 4Х
1,0 / 0,5 % ДИ Неагрессивные к нержавеющей стали жидкости, газы и пар Многодиапазонный экономичный датчик давления воздуха, воды, пара и других жидкостей и газов неагрессивных к нержавеющей стали с керамическим тензорезистивным сенсором
DMP 330L от 0…1
до 0…400;
перегрузка
до 3Х
0,5 % ДИ Неагрессивные к нержавеющей стали жидкости, газы и пар Экономичный датчик давления с толстопленочным керамическим сенсором
DMP 343 от 0…0,006
до 0…1
1,0 / 0,5 % ДИ Особо низкое давление неагрессивных газов и сжатого воздуха Датчик с пьезорезистивным кремниевым сенсором
DMP 333 от 0…60
до 0…600
0,35 / 0,25 / 0,2 % ДИ Среднее и высокое давление газов, пара и жидкостей, неагрессивных к нержавеющей стали Датчик с пьезорезистивным кремниевым сенсором на высокие давления. Мембрана из нержавеющей стали
DMP 331i от 0…0,4
до 0…40
0,1 % ДИ Высокоточные общепромышленные универсальные датчики Высокоточный датчик абсолютного давления и избыточного давления с пьезорезистивным кремниевым сенсором. Мембрана из нержавеющей стали. Перенастройка нуля 0..90% и диапазона 1:10
DMP 331K от 0…0,1
до 0…600
0,1 % ДИ Приложения, в которых требуется чрезвычайно быстрое и точное измерение давления Высокоточный датчик давления со временем отклика 0,5 миллисекунд
DMP 333i от 0…60
до 0…600
0,1 % ДИ Высокоточные интеллектуальные датчики для газов, пара и жидкостей, неагрессивных к нержавеющей стали Высокоточный датчик давления с пьезорезистивным кремниевым сенсором. Мембрана из нержавеющей стали. Перенастройка нуля 0..90 % и диапазона 1:10
DMP 334 от 0…600
до 0…2200
0,35 % ДИ Высокие и экстремально высокие давления рабочих жидкостей гидравлических систем Датчик давления с тонкопленочным металлическим сенсором
DMK 331 от 0…0,4
до 0…600
0,5 / 0,25 % ДИ Средние и высокие давления агрессивных газов и жидкостей. Измерение давления кислорода Датчик давления с толстопленочным керамическим сенсором. Штуцер из нержавеющей стали или PVDF
DPS 200 от 0…0,006
до 0…1
2 % ДИ Особо низкие давления неагрессивных газов Преобразователь избыточного давления или разности давлений неагрессивных газов
DPS 300 от 0…0,0016
до 0…1
1 % ДИ Кондиционирование воздуха, медицинское оборудование, контроль перепада давления Преобразователь дифференциального и избыточного давления неагрессивных газов
DPS+ от 0…0,006
до 0…1
2 / 1 / 0,35 % ДИ Особо низкие давления неагрессивных газов и сжатого воздуха Датчик-реле избыточного давления или разности давлений с пьезорезистивным кремниевым сенсором
DMD 341 от 0…0,0006
до 0…1
2 / 1 / 0,35 % ДИ Контроль перепада (разности) давления на производстве стекла, кирпича, для вентиляции и кондиционирования, в «чистых комнатах», контроль загрязненности фильтров Компактный датчик перепада давления (разности давлений) с двумя пьезорезистивными кремниевыми сенсорами
DMD 331 от 0…0,2
до 0…16
1 / 0,5 % ДИ Измерение перепада давления жидкостей и газов, неагрессивных к нержавеющей стали Компактный датчик перепада давления (разности давлений) с двумя пьезорезистивными кремниевыми сенсорами
DMP 331P от 0…0,1
до 0…600
1,0 / 0,5 / 0,35 / 0,25 % ДИ Измерение давления вязких, высокотемпературных, пищевых сред, а также сильных окислителей Датчик давления с различными типами подключения к процессу (резьба, фланец, clamp). Открытая мембрана из нержавеющей стали. Пьезорезистивный кремниевый сенсор
DMP 331Pi от 0…0,4
до 0…40
0,1 % ДИ Измерение давления вязких, высокотемпературных, пищевых сред, а также сильных окислителей Датчик давления с различными типами подключения к процессу (резьба, фланец, clamp). Открытая мембрана из нержавеющей стали. Пьезорезистивный кремниевый сенсор
DMK 331P от 0…1
до 0…400
0,5 / 0,25 % ДИ Измерение давления вязких, высокотемпературных, пищевых сред, а также сильных окислителей Датчик давления с различными типами подключения к процессу (резьба, фланец, clamp). Открытая мембрана из нержавеющей стали. Толстопленочный керамический сенсор
DMD 831 от 0…0,8
до 0…70
2 % ДИ Изменение перепада давления жидкостей и газов, неагрессивных к нержавеющей стали Датчик дифференциального давления c цифровым дисплеем
DS 200M от 0…0,1
до 0…600
0,5 / 0,25 % ВПИ Пневматика, гидравлика, лабораторные измерения Цифровой манометр с индикатором. Пьезорезистивный кремниевый сенсор
DM 10 от 0…1,6
до 0…250
1 % ДИ Машиностроение, пневматика/гидравлика Цифровой манометр (электронный датчик давления)
x|act i от 0…0,4
до 0…600
0,1 % ДИ Пищевая промышленность, фармацевтика Датчик давления с HART-протоколом (опция), EEx ia. Перенастройка нуля 0..80% и диапазона 1:10. Возможность настройки при помощи клавиш на панели. Пьезорезистивный кремниевый сенсор
x|act ci от 0…0,06
до 0…20
0,2 % ДИ Пищевая и химическая промышленность Датчик давления с HART-протоколом (опция), EEx ia. Возможность настройки при помощи клавиш на панели. Емкостной керамический сенсор
DMP 304 от 0…2000
до 0…6000
0,5 / 0,25 % ДИ Гидравлика, водоструйная резка, химические и нефтехимические процессы с высоким давлением Промышленный преобразователь сверхвысокого давления
DMK 456 от 0…0,04
до 0…20
0,35 / 0,25 / 0,20 % ДИ Измерение давления агрессивных газов и жидкостей в тяжёлых условиях эксплуатации, использование в строительстве судов и морских платформ Преобразователь давления для морских условий эксплуатации
DMP 457 от 0…0,1
до 0…600
0,5 / 0,35 / 0,25 % ДИ Морские дизельные двигатели, компрессорные установки, насосные, гидравлические и пневматические системы, шельфовое оборудование Измерение абсолютного и избыточного давления в тяжелых условиях эксплуатации на морских объектах и судах
DMK 458 от 0…0,4
до 0…20
0,25 / 0,10 % ДИ Мониторинг давления во время погрузочно-разгрузочных работ, использование в системах компенсации крена Преобразователь давления для морских условий эксплуатации
HU 300 от 0…345
до 0…1035
0,5 % ДИ Оборудование для гидроразрыва, оборудование для проведения кислотной обработки, измерение давления бурового раствора Преобразователь давления со штуцером для соединения Hammer Union
Принадлежности
Клапанные блоки
VS 100, VS 200, VS 300, VS 500
Одно-, двухвентильные клапанные блоки (VS100, VS 200) применяются для подключения датчиков избыточного и абсолютного давления к импульсным линиям технологических процессов. Трех-, пятивентильные клапанные блоки (VS 300, VS 500) применяются для подключения датчиков перепада давления к импульсным линиям технологических процессов.
Демпферы гидроударов
TTR1 ... TTR9
Демпферы гидроударов серии TTR предназначены для защиты датчиков избыточного и абсолютного давления от кратковременных скачков давления многократно превышающих верхний предел измерения. Доступны различные, механические присоединения, как со стороны датчика, так и со стороны технологического процесса: G½", G1A", M20x1.5
HART-модемы
MH-02 (COM),

HI 321 (USB)
HART-модемы в комплекте с программным обеспечением предназначены для конфигурирования параметров интеллектуальных датчиков с HART-протоколом НМР 331, DMD 331-A-S, LMK 358H, X|act i.
Конфигуратор
ADAPT-100
Конфигуратор ADAPT-100 предназначен для переключения диапазонов многодиапазонных датчиков давления, а также подстройки нулевого значения аналогового унифицированного токового сигнала 4…20 мА.
Конфигуратор ADAPT-100 выполнен в корпусе из поликарбоната со степенью пылевлагозащиты IP40. Конфигуратор имеет кабель с разъемом DIN 43650 для подключения датчиков 4…20 мА и пять кнопок управления: кнопка включения/выключения конфигуратора ON/OFF, кнопка корректировки нулевого значения выходного сигнала датчика ZERO TRIM и три кнопки выбора диапазона датчика. Также конфигуратор оснащен шестью индикаторами на панели управления: индикатор включения POWER, индикатор канала связи LINK, индикатор ошибки ERROR и три индикатора диапазонов датчика.
Конфигуратор может работать в двух режимах: в режиме конфигурирования датчиков давления и режиме калибровки.
Конфигураторы
ADAPT-1, ADAPT-3, P6
Конфигуратор ADAPT-1 (COM) в комплекте с программным обеспечением предназначен для конфигурирования параметров датчиков DMP 331i/333i, LMP 331i/308i. Конфигураторы ADAPT-3 (COM) в комплекте с программным обеспечением и Р6 предназначены для конфигурирования параметров реле давления DS 4/DS 6.
Зажимы для крепления погружных датчиков
SVOP, SVON
SVOP - оцинкованный зажим, SVON - зажим из нержавеющей стали. Диаметр зажимаемых кабелей от 6 до 15 мм.
Импульсные трубки
U-образная, кольцевая
Предназначены для уменьшения температуры измеряемой среды. Рабочее давление - до 25 МПа. Рабочая температура - до 300°С. Материал - сталь углеродистая либо сталь нержавеющая. Механическое присоединение датчика M20x1.5.
Клеммные коробки
KL1, KL2
Предназначены для ввода гидрометрического кабеля погружных датчиков уровня с трубкой опорного атмосферного давления.
  KL1 KL2
Кол-во сигнальных линий 2 (4-20мА)
Корпус Алюминиевый Пластиковый
Кабельный ввод M16x1.5, материал - полиамид, уплотнение - NBR
Степень пылевлагозащиты IP 66
Сечение проводов до 2.5 мм2
Диаметр зажимаемого кабеля 5…10 мм
Вес 550 грамм 220 грамм
Опции преобразователь температуры (для Pt100)
Блоки питания
AGP
Стабилизированные источники питания (ИП) предназначены для питания маломощных электрических приборов и устройств в составе промышленных измерительных комплексов.
  AGP-12-2 AGP-24-1 AGP-24-0.03x2
Тип Импульсный Линейный
Номинальное входное напряжение 220В ± 20%
Количество выходов постоянного тока 4 неизолированных 2 изолированных
Номинальное выходное напряжение 12В 24В 2x24В
Максимальный ток нагрузки 2х30мА
Допустимый температурный диапазон -20…+60°С
Тип DIN-рейки 35x7.5мм
Масса 0.2кг
Фланцевые соединения для датчиков
Фланец для врезного исполнения датчика G1 ½"
Технические данные
Пригоден для всех врезных датчиков со штуцером G1 ½"
Материал фланца нержавеющая сталь 1.4571
Расположение отверстий в соответствии с DIN 2507
Исполнение
DN25 / PN40
DN50 / PN40
DN80 / PN16
D=115, k=85, b=18, n=4, d=14
D=165, k=125, b=20, n=4, d=18
D=200, k=160, b=20, n=8, d=18
Наименование для заказа Код заказа
Фланец для датчика DN25 / PN40 ZSF 2540
Фланец для датчика DN50 / PN40 ZSF 5040
Фланец для датчика DN80 / PN16 ZSF 8016
Монтажный фланец с кабельным вводом
Технические данные
Пригоден для всех погружных зондов
Материал фланца нержавеющая сталь 1.4571
Материал кабельного ввода Стандартно: нержавеющая сталь 1.4571 никелированная латунь
По запросу: нержавеющая сталь 1.4305 пластмасса
Уплотнительная вставка Материал: ТРЕ (степеь защиты IP 68)
Расположение отверстий в соответствии с DIN 2507
Исполнение
DN25 / PN40
DN50 / PN40
DN80 / PN16
D=115, k=85, b=18, n=4, d=14
D=165, k=125, b=20, n=4, d=18
D=200, k=160, b=20, n=8, d=18
Наименование Код заказа
Фланец для датчика DN25 / PN40 ZMF 2540
Фланец для датчика DN50 / PN40 ZMF 5040
Фланец для датчика DN80 / PN16 ZMF 8016

Опросные листы:

Опросный лист для выбора датчика абсолютного / избыточного давления

Опросный лист для выбора датчика перепада давления
