Рекомендации по выбору и особенности эксплуатации

Твердотельное реле — полупроводниковый прибор, предназначенный для бесконтактной коммутации цепей постоянного и переменного тока по сигналу управления. Это новый тип бесконтактных электрических реле собранных по современным мировым стандартам и технологиям.

Преимущества твердотельных реле:

  • Длительный срок службы
  • Отсутствие дребезга контактов и искрения при переключениях
  • Низкий уровень электромагнитных помех
  • Высокое сопротивление изоляции между коммутируемой и управляющей цепью
  • Отсутствие акустического шума
  • Низкое энергопотребление
  • Высокое быстродействие
  • Не требуют профилактических работ в процессе эксплуатации

Благодаря своим характеристикам твердотельные реле все чаще заменяют электромагнитные реле и контакторы. Твердотельные реле применяются в системах управления нагревом, освещением, электродвигателями, трансформаторами, электромагнитами и т.д.

Параметры для подбора твердотельного реле:

  • Ток нагрузки (номинальный, пусковой ток)
  • Характер нагрузки (индуктивная, резистивная, емкостная)
  • Коммутируемое напряжение (постоянное, переменное)
  • Тип управляющего сигнала

Структура обозначения:

GDH...40...48...ZD3
   1       2      3      4

  1. GDH – Серия твердотельных реле
       GDH – однофазное твердотельное реле (10 – 120А)
       GDM – однофазные твердотельные реле в корпусе промышленного исполнения (100 – 500А)
       GTH – трехфазные твердотельные реле (10 – 120А)
       GTR – реверсивные твердотельные реле (10 – 40А)
  2. 40 – рабочий ток 40А (от 10 до 500А)
  3. 48 – рабочее напряжение 24-480V AC, 3824-380V AC, 235-220V DC
  4. ZD3 – тип управляющего сигнала (способ коммутации)
       VA – переменный резистор 470-560кОм/2Вт (фазовое управление)
       LA – аналоговый сигнал 4-20мА (фазовое управление)
       VD – аналоговый сигнал 0-10V DC (фазовое управление)
       ZD – управление 10-30V DC (коммутация при переходе через ноль)
       ZD3 – управление 3-32V DC (коммутация при переходе через ноль)
       ZA2 – управление 70-280V AC (коммутация при переходе через ноль)
       DD3 – управление 3-32V DC (коммутация напряжения постоянного тока)

Способы коммутации твердотельных реле:

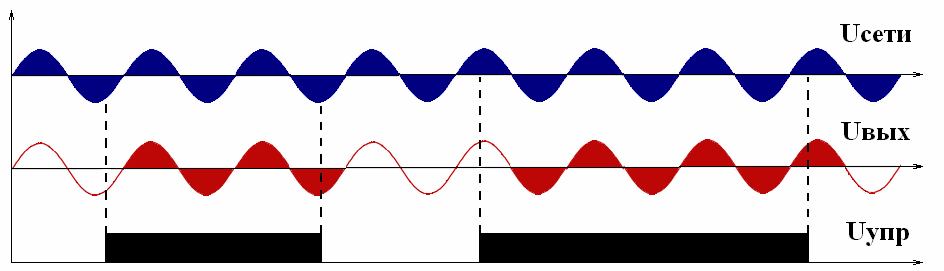

1. Управление с коммутаций при переходе тока через ноль

Преимущества этого метода коммутации заключается в отсутствии помех создающихся при включении.

Недостатками являются прерывание выходного сигнала и невозможность использования на высокоиндуктивные нагрузки.

Основное применение данного вида коммутации подходит для резистивной нагрузки (системы контроля и управления нагревом). Так же применяют на емкостные и слабоиндуктивные нагрузки.

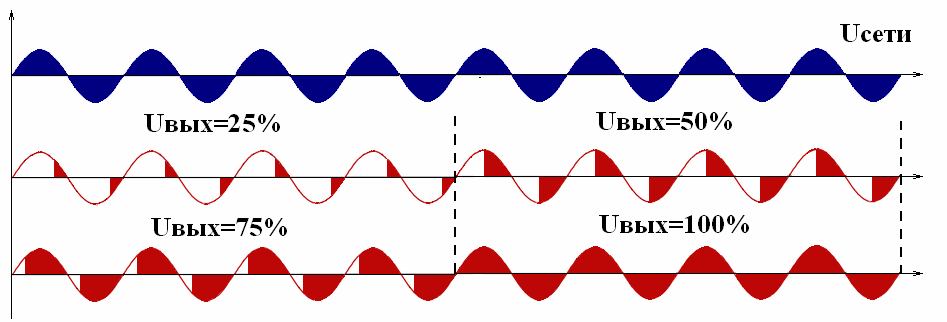

2. Фазовое управление

Преимущества фазового метода регулирования заключается в непрерывности и плавности регулирования. Этот метод позволяет регулировать величину напряжения на выходе (регулятор мощности).

Недостатком является наличие помех при переключении.

Применяется для резистивных (системы управления нагревом), переменная резистивная нагрузка (инфракрасные излучатели) и индуктивных нагрузок (транcформаторы).
