Устройства указателя уровня

Стекла для указателей уровня жидкости подразделяют на два типа: рифленые и гладкие.

Изготавливаются из термически закаленного боросиликатного стекла и применяются в паровых котлах и в сосудах, содержащих нефтехимические продукты.

Стекло водоуказательное гладкое (стекло Дюренса)

Гладкие стекла имеют гладкие смотровую и противоположную ей поверхности и предназначены для работы:

  • в паровых котлах без слюдяной прокладки при давлении до 3,5 МПа (35 кгс/см²) включительно и температурой до 243 град. С;
  • в паровых котлах при давлении свыше 3,5 до 12 МПа (свыше 35 до 120 кгс/см²) включительно со слюдяной прокладкой по ГОСТ 13752 (мусковит), предохраняющий стекла от непосредственного воздействия воды и пара;
  • в сосудах, содержащих нефтехимические продукты без слюдяной прокладки, при давлении до 16 МПа (160 кгс/см²) включительно и температуре до 100 град. С.

Стекло водоуказательное рифленое (рефлексионное)

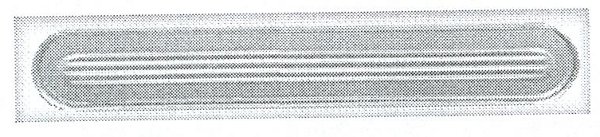

Рифленые стекла имеют гладкую смотровую поверхность и призматические риски на противоположной ей поверхности.

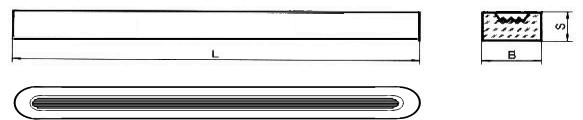

Основные размеры стекол:

Транспарантные (гладкие) стекла Рефлексионные стекла ГОСТ 1663-81
Номер L, мм B, мм S, мм Масса, кг Номер L, мм B, мм S, мм Масса, кг
2 140 34 17 0,172 0 95 34 17 0,110
2 140 28 17 0,152 1 115 34  17 0,132
3 160 34 17 0,204 2 140 34 17 0,162
3 160 28 17 0,184 2 140 34 17 0,162
4 190 30 17 0,238 3 160 34 17 0,195
4 190 34 17 0,238 4 190 34  17 0,228
5 220 34 17 0,280 5 220 30 17
5 220 28 17 0,260 5 220 34  17 0,264
5 220 30 17 0,260 6 250 34 17 0,301
6 250 34 17 0,317 6 250 30 17 0,300
7 280 34 17 0,356 6 250 34  17 0,301
7 280 34 17 0,356 7 280 34  17 0,338
7 280 28 17 0,336 7 280 30 17 0,338
8 320 34 17 0,380 8 320 34  17 0,387
9 340 34 17 0,430 9 340 34 17 0,410
9 340 34 17 0,430 9 340 34 17 0,410
9 340 28 17 0,410 9 340 34  17 0,410

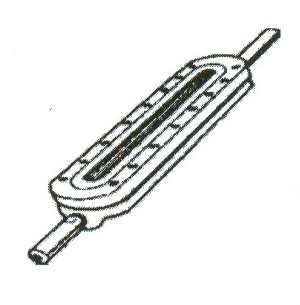

Указатели уровня жидкости (12кч11бк)

Применяются в паровых котлах, сосудах, аппаратах и резервуарах для жидкости с Py25 и t=250 град.С.

Рамки поставляются в сборе с плоским рифленым стеклом. Отражение и преломление лучей света в гранях стекла обеспечивает показание уровня жидкости, принимающей темный оттенок.

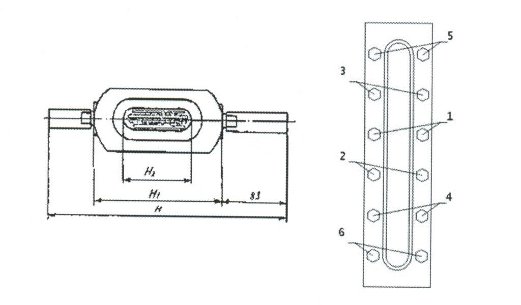

Основные размеры указателей:

Номер H, мм H1, мм H2, мм Масса, кг
2 300 162 124 2,3
4 360 224 174 3,0
5 390 254 204 3,4
6 420 284 234 3,8
8 490 354 304 4,55

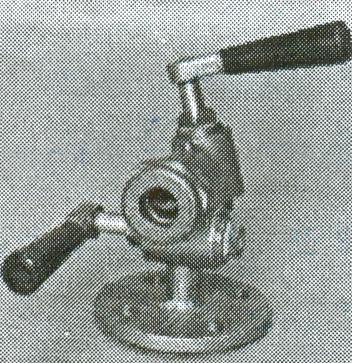

Запорные устройства указателей уровня

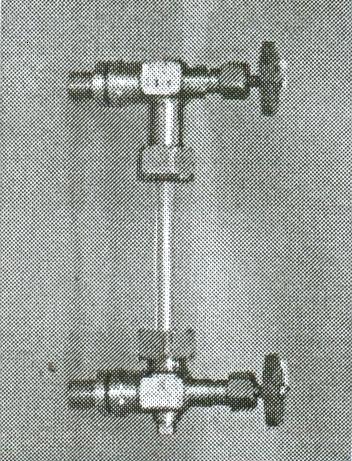

Состоят из нижнего и верхнего кранов, Ду20.


Марка Ру Присоединение Масса, кг
12б1бк 16 Цапк. t=225оС 2,4
12б2бк 16 Фланц. t=225оС 2,87
12б3бк 25 Фланц. t=225оС 4,1
12с13бк 40 Цапк. t=250оС 3,24
12нж13бк 40 Цапк. t=250оС 3,24
12иж29нж Ду15  160 Фланц. t=300°С 9,6

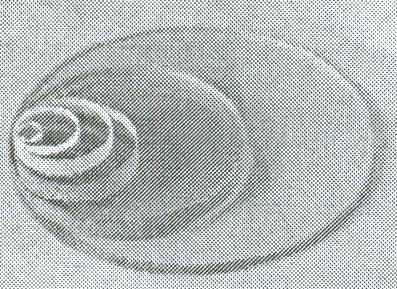

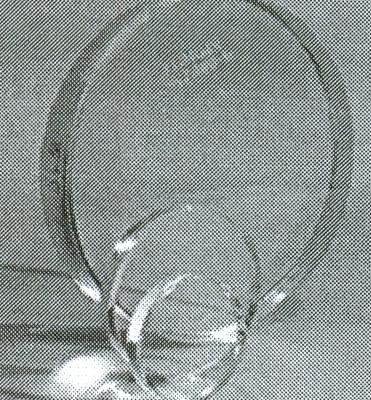

Стекло смотровое для промышленных установок ( ГОСТ 21836-88)



Предназначено для окон промышленных установок и смотровых фонарей. Смотровые окна предназначены для визуального контроля наличия потока различных сред в технологических процессах пищевой, химической, нефтеперерабатывающей, строительной и др. отраслях промышленности.

Также эти стекла (незакаленные) используются астрономами в качестве заготовок для зеркал.

Стекла подразделяют:

По составу и способу изготовления:

  • тип А — незакаленные из листового стекла;
  • тип Б — закаленные из листового стекла;
  • тип В — закаленные из термостойкого стекла;
  • тип Г — из кварцевого стекла.

По форме:

  • круглые (типы А, Б, И, Г);
  • прямоугольные (тип А).

Основные размеры стекол:

Диаметр стекла, мм Толщина стекла, мм
45 6, 8, 10
48 6, 8, 10, 12
60, 75 6, 8, 10, 12, 15
80, 90, 100, 110, 115, 120, 125, 130, 140, 150, 160, 165, 170, 175, 180, 190 6, 8, 10, 12, 15, 20
200, 210, 215, 220, 230, 240, 250, 260, 265 6, 8, 10, 12, 15, 20
300, 315, 350, 365, 375, 415 6, 8, 10, 12, 15, 20

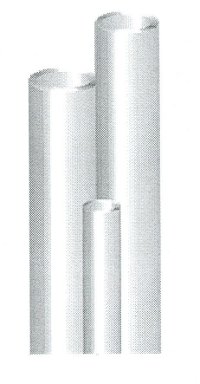

Трубки кварцевые (для указателей уровня жидкости)

Трубы из прозрачного кварцевого стекла используются для замера уровня жидкости, для электронагревательных приборов, для различных приборов и аппаратов и предназначены для работы при температуре до 1250°С.

Трубки, предназначенные для установки в кранах запорных устройств указателей уровня жидкости, должны иметь наружный диаметр 20 мм и выдерживать максимальное давление 30 кгс/см². Концы трубок до установки обрезают и шлифуют.





Основные размеры трубок:

Наружный диаметр, мм Толщина, мм Длина, мм Масса, кг
5 1 1000 0,027
6 1 1000 0,035
8 1 1000 0,049
10 2 1000 0,080
10 2 1500 0,200
12 2 1000 0,200
12 2 1500 0,250
14 2 1000 0,155
14 2 1500 0,170
14 2 2000 0,333
16 2 1000 0,190
16 2 1500 0,300
16 2 2000 0,400
18 2 1000 0,235
18 2 1500 0,350
18 2 2000 0,530
20 2 1000 0,250
20 2 1500 0,425
20 2,5 2000 0,560
20 3 2500 0,887
20 3 3000 0,970
22 2,5 1500 0,470
25 2,5 1500
27 2 1500 0,640

Наружный диаметр, мм Толщина, мм Длина, мм Масса, кг
30 2 700 0,270
30 3 1500 0,980
30 3 1700 0,980
40 3 1000 0,725
40 3 1500 1,200
40 3 2000 2,000
42 3 1000 0,675
42 3 2000 2,100
45 3 1000 1,000
45 3 1500 1,400
45 3 2000 2,000
50 2-3 1500 1,240
66 4 2000 4,230
70 3 1000 1,800
80 3 1000 1,520
100 3 1000 3,290
100 3 1500 3,020
100 3 2000 5,000
125 3 2000 6,000
150 4 2000 8,250
200 4 1000 5,440
200 4 1500 10
250 5 2000 17

Водоуказательные приборы специального назначения



В зависимости от высоты наблюдаемого столба среды в сосуде (барабане) корпус прибора изготавливается:

  • с одной рамкой (Т-45-1, Т-45-2);
  • с двумя рамками (Т-29бм);
  • с тремя рамками (Т-74бм, Т-228б, Т-229б).

Указательные приборы Т-29бм, Т-74бм, Т-228б, Т-229б комплектуются осветительным устройством, которое ставится для просвечивания рабочей среды в корпусе колонки, и защитным устройством, которое служит для предохранения персонала от ожогов.

Наименование Вид стекла Марка Ду Ру, Кгс/см² Видимое поле
набл. уровня h,
мм
Габар. разм., мм Масса, кг
Ук-ль уровня
L=400
N5 рифл. Т-45-1 10 25 202 177 х 550 11,5
Ук-ль уровня
L=440
N6 рифл. Т-45-2 10 25 232 177 х 590 12,4
Ук-ль уровня
L=950
слюда220х28 Т-74бм 20 100 550 305 х 1152 81,6
Ук-ль уровня
L=670
слюда220х28 Т-228б 20 155 400 305 х 872 82,8
Ук-ль уровня
L=600
N5 глад. Т-29бм 20 64 320 305 х 802 56,4
Ук-ль уровня
L=670
слюда220х28  Т-229б 20 165 320 305 х 872 94,8
Ук-ль уровня
сниженный
N5 глад. Т-30б 20 64 310 324 х 400 58,9
Ук-ль уровня
сниженный
N5 глад. Т-230б 20 120 310 324 х 700 63
