Аппаратура подготовки воздуха

Регуляторы давления воздуха

Регуляторы давления с манометром предназначены для поддержания давления сжатого воздуха на заданном уровне.



  • Информация
  • Документация
  • Смотрите также
  • Регуляторы давления воздуха диафрагментального типа со сбросом избыточного давления из вторичной магистрали через мембрану. Оснащены сбалансированным клапаном сброса, который обеспечивает более точное поддержание выходного давления при колебании входного давления и расхода сжатого воздуха в пневмосистеме.
    При монтаже манометра на устройство обязательно использовать герметик, например фум ленту.

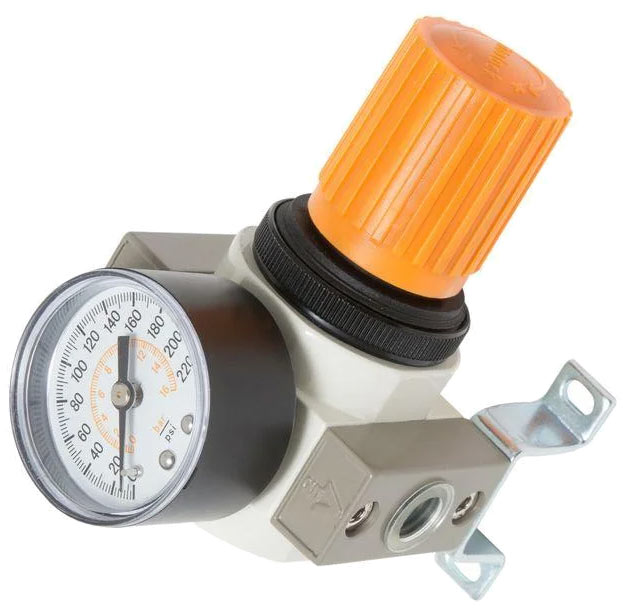

    Регуляторы давления воздуха серии ER

    Корпус изготовлен из цинкового сплава с металлическими резьбовыми вставками для фитингов;
    Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия;
    Манометр съемный, поставляется в комплекте.

    Диапазон регулировки давления 0,05 - 0,85 МПа
    Рабочее давление 0,05 - 1,0 МПа
    Максимальное давление 1,5 МПа
    Рабочая температура 5... 60°C
    Присоединение M5, 1/8", 1/4", 3/8", 1/2", 3/4", 1"

    Габаритные и присоединительные размеры регуляторов давления ER1000-5000:

      Присоединительная резьба A B C D E F G H J K L M N
    ER1000 M5 25 61,5 11 25 26 25 28 30 4,5 6,5 40 2 20,5
    ER2000 1/8-1/4" 40 93 17 40 56,8 30 34 44 5,4 15,4 55 2,3 33,5
    ER2500 1/4-3/8" 53 102,5 25 48 60,8 30 34 44 5,4 15,4 55 2,3 33,5
    ER3000 1/4-3/8" 53 127,5 35 53 60,8 39 40 46 6,5 8 53 2,3 42,5
    ER4000 3/8-1/2" 70 149,5 37,5 70 65,5 49,2 54 54 8,5 10,5 70 2,3 52,5
    ER4000-06 3/4" 75 154 40,5 70 69,5 49,2 54 55,5 8,5 10,5 70 2,3 52,5
    ER5000 3/4-1" 90 168 48 90 75,5 49,2 54 62 8,5 10,5 70 2,3 52,5

    Регуляторы давления воздуха серии EIR

    Корпус изготовлен из цинкового сплава с металлическими резьбовыми вставками для фитингов;
    Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия.
    Серия EIR отличается от ER встроенным в корпус манометром.

    Диапазон регулировки давления 0,05 - 0,85 МПа
    Рабочее давление 0,05 - 1,0 МПа
    Максимальное давление 1,5 МПа
    Рабочая температура 5... 60°C
    Присоединение 1/4"

    Габаритные и присоединительные размеры регуляторов давления EIR2000:

      Присоединительная
    резьба
    A B C D E F G H J K L M N
    EIR2000 1/8-1/4" 40 95 17 55 1,3 30 34 44 5,4 15,4 55 2,3 33,5

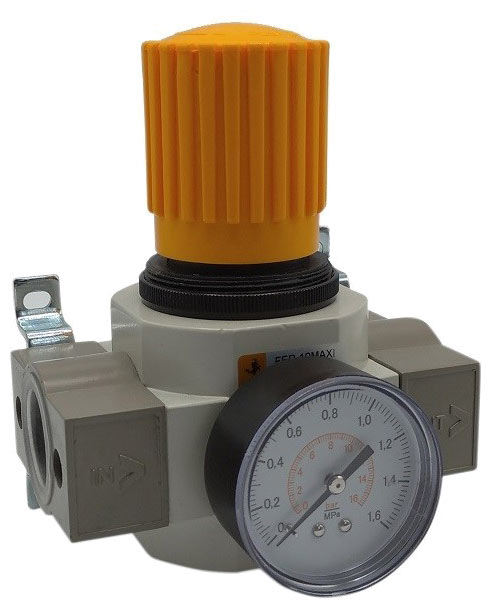

    Регуляторы давления воздуха серии FER

    Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия;
    Манометр съемный, поставляется в комплекте.

    Диапазон регулировки давления 0,05 - 1,2 МПа
    Давление на входе 0,1 - 1,6 МПа
    Присоединение 1/8", 1/4", 1/2"

    Габаритные и присоединительные размеры регуляторов давления FER:

       B1 B2 B3 B4 D1 D2 D3 D4 D5 Ф
    FER-01-mini 64 52 40 76 G1/8" 31 M4 M36x1,5 41
    FER-02-mini 64 52 40 76 G1/4" 31 M4 M36x1,5 41
    FER-02-midi 85 70 55 95 G1/4" 50 M5 M52x1,5 50
    FER-04-midi 85 70 55 95 G1/2" 50 M5 M52x1,5 50
       H1 H2 L1 L4 L5 L6 L7 T1 1 2
    FER-01-mini 20 11 96 68 3 98 60 7 14 17
    FER-02-mini 20 11 96 68 3 98 60 7 14 17
    FER-02-midi 32 22 135 99 5 130 60 8 14 36
    FER-04-midi 32 22 135 99 5 130 60 8 14 36

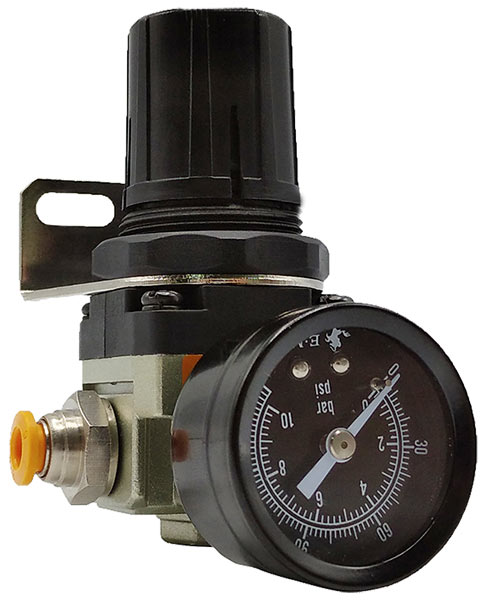

    Регуляторы давления воздуха серии FEOR

    Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия.
    Манометр съемный, поставляется в комплекте.

    Диапазон регулировки давления 0,05 - 1,2 МПа
    Максимальное давление на входе 0 - 1,0 МПа
    Рабочая температура 0,05 - 0,7 МПа
    Присоединение M5, 1/8"

    Габаритные и присоединительные размеры регуляторов давления FEOR:

      B1 D1
    FEОR-М5 25 М5
    FEОR-01 45 1/8"

    Прецизионные регуляторы давления серии ERH20-02

    Прецизионные регуляторы применяются в системах, где воздух находится под высоким давлением;
    Манометр съемный, поставляется в комплекте.

    Диапазон регулировки давления 0,05 - 3,5 МПа
    Максимальное давление на входе 4,0 МПа
    Рабочая температура от -25... 80°C
    Присоединение 1/4"

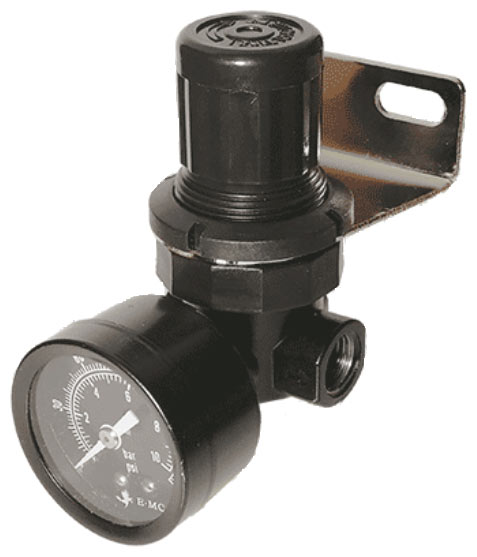

    Регуляторы давления серии ENR 2000-02

    Серия ENR отличается простотой конструкции, благодаря чему удалось обеспечить его невысокую стоимость;
    Манометр съемный, поставляется в комплекте.

    Диапазон регулировки давления 0,01 - 1,0 МПа
    Максимальное давление на входе 2,0 МПа
    Рабочая температура -20... 65°C
    Присоединение 1/4"

    Основные характеристики регуляторов давления:

    Модель Основные характеристики
    Расход, л/мин Присоединительный размер Вес, кг
    ER1000-M5 100 M5 0,08
    FEOR-M5 120 -
    FEOR-01 450 1/8" -
    FER-01-mini 700 -
    ER2000-01 1178 0,27
    ERH20-02 - 1/4" -
    ENR2000-02 - -
    FER-02-mini 700 -
    ER2000-02 1200 0,27
    EIR2000-02 1200
    ER2500-02 2000
    FER-02-midi 3000 -
    ER3000-02 2112 0,41
    ER2500-03 2000 3/8" 0,27
    ER3000-03 2212 0,41
    ER4000-03 5020 0,84
    FER-04-midi 3000 1/2" -
    ER4000-04 5312 0,84
    ER4000-06 6000 3/4" 0,94
    ER5000-06 6400 1,19
    ER5000-10 6600 1"

    * Регуляторы давления устанавливаются в местах, где удобно их осматривать, обслуживать и осуществлять контроль параметров непосредственно на трубопроводе или с использованием входящих в комплект креплений.
