Аппаратура подготовки воздуха

Блоки подготовки сжатого воздуха горизонтальной компоновки

• Информация
• Документация
• Смотрите также

• Блоки подготовки воздуха серии ЕС предназначены для подготовки сжатого воздуха в пневмоприводах различного назначения: для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне и для подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы.
  Блоки подготовки воздуха (блоки конденционирования) содержат фильтр-влагоотделитель, регулятор давления, маслораспылитель и крепежную консоль. Регулятор давления диафрагментального типа со сбросом избыточного давления из вторичной магистрали через мембрану. Регуляторы оснащены сбалансированным клапаном сброса, который обеспечивает более точное поддержание выходного давления при колебании входного давления и расхода сжатого воздуха.
  Фильтры обеспечивают двойную фильтрацию: центробежная очистка и очистка через сменный пористый фильтроэлемент.
  При монтаже манометра на устройство обязательно использовать герметик, например фум ленту.

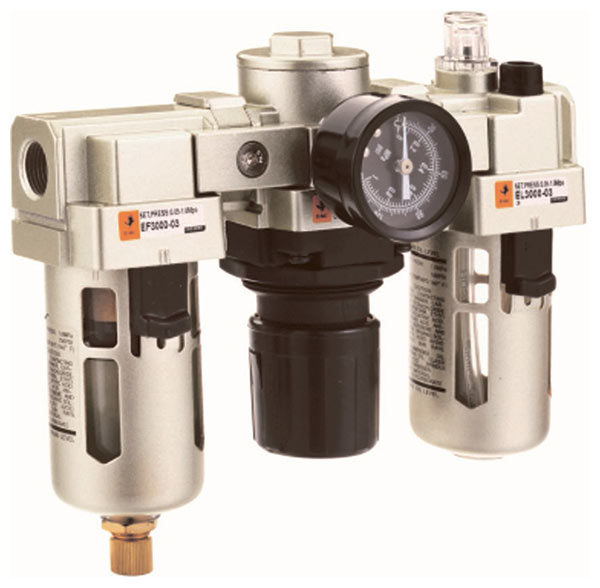

  Блок подготовки воздуха серии EC
  (горизонтальное исполнение - три элемента)

  Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия;
  Прозрачный стакан крепится к корпусу байонетным замком;
  Смазка осуществляется масляным туманом;
  Возможно исполнение с автоматическим сливом конденсата

  Модель	EC1000 - EC2000	EC2500 - EC5000
  Максимальное рабочее давление, МПа	1,0
  Испытательное давление, МПа	1,5
  Диапозон регулировки давления, МПа	0,15 - 0,85
  Рабочая температура	+5... 60°C
  Присоединительный размер	М5, 1/8", 1/4"	1/4", 3/8", 1/2", 3/4", 1"
  Тонкость очистки, мкм	25 (5 по запросу)
  Материал корпуса	Цинковый сплав с металлическими резьбовыми вставками под фитинги
  Манометр	В комплекте
  Материал стакана	Поликарбонат
  Защита стакана	Нет	Есть




  Основные характеристики блоков подготовки воздуха в сборе:

  Модель	Номинальный расход воздуха, л/мин	Присоединительный размер	Вес, кг
  EС1000-M5	90	M5	0,26
  EС2000-01	1000	1/8"	0,74
  EС2000-02	1100	1/4"
  EС2500-02	1500	1/4"
  EС2500-03	2000	3/8"
  EС3000-02	1950	1/4"	1,18
  EС3000-03	2105	3/8"
  EС4000-03	4950	3/8"	2,14
  EС4000-04	5200	1/2"
  EС4000-06	5600	3/4"	2,47
  EС5000-06	6200	3/4"	3,82
  EС5000-10	6500	1"
