Аппаратура подготовки воздуха

Блоки подготовки сжатого воздуха вертикальной компоновки

Блоки подготовки воздуха содержат фильтр-влагоотделитель с регулятором давления (EW, EIW, FEW) в одном корпусе, лубрикатор и крепежную консоль.



  • Информация
  • Документация
  • Смотрите также
  • Блоки подготовки воздуха серии ЕС, EIC, FEC предназначены для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне и для подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы.

    Блоки подготовки воздуха содержат фильтр-влагоотделитель с регулятором давления (EW, EIW, FEW) в одном корпусе, лубрикатор и крепежную консоль. Регулятор давления диафрагментального типа со сбросом избыточного давления из вторичной магистрали через мембрану. Регуляторы оснащены сбалансированным клапаном сброса, который обеспечивает более точное поддержание выходного давления при колебании входного давления и расхода сжатого воздуха.
    Фильтры обеспечивают двойную фильтрацию: центробежная очистка и очистка через сменный пористый фильтроэлемент.
    При монтаже манометра на устройство обязательно использовать герметик, например фум ленту.

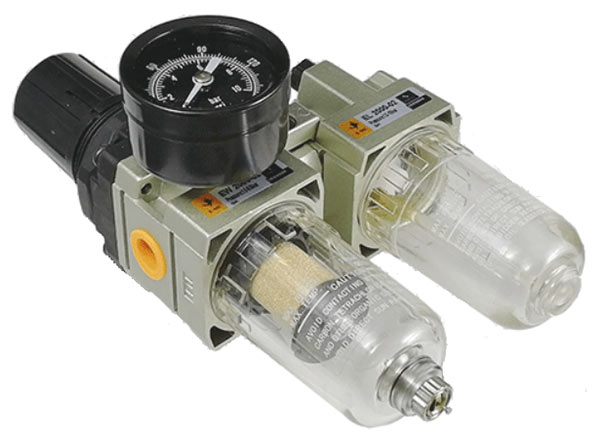

    Блок подготовки воздуха серии EC
    (вертикальное исполнение - 2 элемента)

    Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия;
    Прозрачный стакан крепится к корпусу байонетным замком;
    Смазка осуществляется масляным туманом; Возможно исполнение с автоматическим сливом конденсата.

    Модель EC1010 - EC2010 EC1010 - EC2010
    Максимальное рабочее давление, МПа 1,0
    Испытательное давление, МПа 1,5
    Диапазон регулировки давления, МПа 0,15 - 0,85
    Рабочая температура +5... 60°C
    Присоединительный размер М5, 1/8", 1/4", 3/8", 3/4", 1"
    Тонкость очистки, мкм 25 (5 по запросу)
    Материал корпуса Цинковый сплав с металлическими резьбовыми вставками под фитинги
    Манометр В комплекте
    Материал стакана Поликарбонат
    Защита стакана Нет Есть

    Блок подготовки воздуха серии EIC
    (вертикальное исполнение - 2 элемента)

    Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия;
    Прозрачный стакан крепится к корпусу байонетным замком;
    Смазка осуществляется масляным туманом.

    Модель EIC 2010
    Рабочее давление, МПа 0,05 - 1,0
    Испытательное давление, МПа 1,5
    Диапазон регулировки давления, МПа 0,15 - 0,85
    Рабочая температура +5... 60°C
    Присоединительный размер 1/8"
    1/4"
    Тонкость очистки, мкм 25 (5 по запросу)
    Материал корпуса Цинковый сплав с металлическим резьбовыми вставками под фитинги
    Манометр Встроен в корпус
    Материал стакана Поликарбонат
    Защита стакана Нет

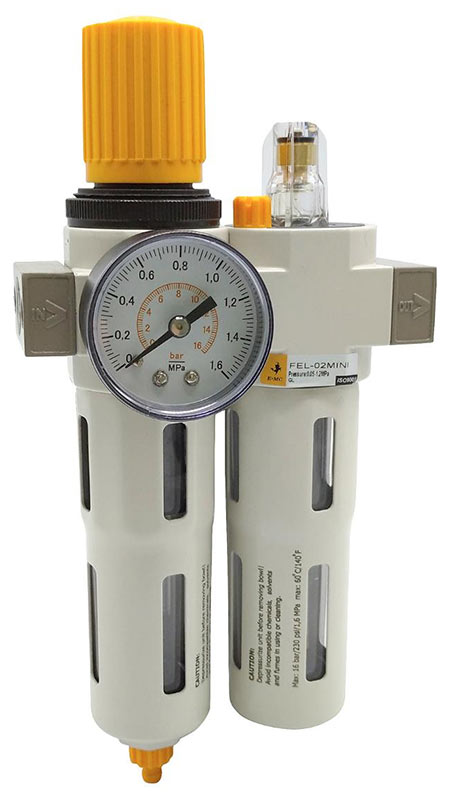

    Блок подготовки воздуха серии FEC
    (вертикальное исполнение - 2 элемента)

    Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия;
    Слив конденсата осуществляется вручную.

    Модель FEC 01-mini
    FEC 02-mini
    FEC 04-midi
    Давление на входе, МПа 0,1 - 1,6
    Диапазон регулировки давления, МПа 0,05 - 1,2
    Рабочая температура - -
    Присоединительный размер 1/8"
    1/4"
    1/2"
    Тонкость очистки, мкм 5 или 40
    Материал корпуса -
    Манометр В комплекте
    Материал стакана -
    Защита стакана -

    Основные характеристики блоков подготовки воздуха EC, EIC и FEC в сборе:

    Модель Номинальный расход воздуха, л/мин Присоединительный размер Вес, кг
    EС1010-M5 90 M5 0,22
    FEC-01-mini 750
    1/8"
    -
    EС2010-01 945 0,66
    FEC-02-mini 750
    1/4"
    -
    EС2010-02 960 0,66
    EIС2010-02 960
    EС3010-02 1874 0,98
    EС3010-03 1956
    3/8"
    0,98
    EС4010-03 4923 1,93
    FEC-04-midi 2100
    1/2"
    -
    EС4010-04 5120 1,93
    EС4010-06 5000
    3/4"
    1,99
    EС5010-06 6000
    3,02
    EС5010-10 6200 1"

    * Блоки подготовки воздуха должны устанавливаться в местах, удобных для осмотра, обслуживания и контроля параметров в вертикальном положении (отклонение от вертикали не более 5 градусов), непосредственно на трубопроводе или с использованием крепежных отверстий.
