Запально-защитные устройства

ЗСУ-ПИ Запально-защитные устройства

ПРЕДНАЗНАЧЕНЫ для дистанционного розжига горелок, работающих на газообразном или жидком топливе, контроля наличия пламени запального устройства и основной горелки. Комплект включает в себя запальное устройство типа ЗСУ-ПИ, ЭЗ, ЭЗГ, источники высокого напряжения, сигнализаторы горения и фотодатчики.



  • Информация
  • Документация
  • Смотрите также
  • Контроль пламени запального устройства выполняется с помощью контрольного электрода и сигнализатора горения или фотодатчика, а основной горелки с помощью фотодатчика.

    Запальные устройства типа ЗСУ-ПИ наиболее совершенные устройства с технической точки зрения. В целях более надежного воспламенения и горения применяют двухстадийный метод формирования газо-воздушной смеси:

    • Первая зона формирования: за счет наличия одного или более эжекторов, далее поджигается высоковольтным электродом на торцевом срезе запальника;
    • Вторая зона формирования: по газоперепускной трубе избыток газа попадает сразу в зону горения, где происходит вторичное воспламенение.

    Проведена модернизация всех выпускаемых моделей запально-защитных устройств типа ЗСУ-ПИ, что значительно улучшило технические характеристики, как запальных горелок, так и электронных приборов входящих в состав ЗСУ-ПИ:

    • на запальных горелках многие элементы сопловых блоков выполнены из жаростойкой нержавеющей стали, что позволяет работать в пилотном режиме;
    • в комплектацию ЗСУ-ПИ входят более мощные электронные источники высокого напряжения типа ИВН-ТР-М, что позволило значительно улучшить процесс розжига запальников, работающих на жидком топливе. Рабочая температура ИВН-ТР-М от минус 60 °С.

    Для ЗСУ – ПИ улучшены характеристики:

    • по пыле- и влагозащите до IP65,
    • по температурному диапазону работы от минус 50 °С,
    • обеспечение взрывозащиты типа Exd.

    Разработаны модификации запальных устройств, включающих в свою конструкцию:

    • фотодатчик;
    • источник высокого напряжения;
    • источник высокого напряжения и сигнализатор горения.

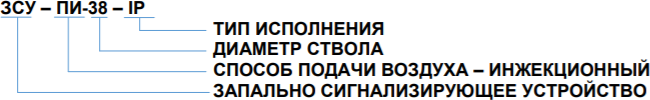

    Исполнения ЗСУ-ПИ:

    -00 Контроль пламени запальной горелки встроенным ионизационным датчиком пламени
    -01 Контроль пламени запальной горелки встроенным ионизационным датчиком в комплекте с ЛУЧ-КЭ
    -02 Раздельный контроль пламени запальной горелки встроенным ионизационным датчиком в комплекте с ЛУЧ-КЭ и основной горелки фотодатчиком ФД-02 или ФД-05ГМ с ЛУЧ-1АМ или 2-х канальным ЛУЧ-1АМ-2К
    -03 Раздельный контроль пламени запальной горелки встроенным ионизационным датчиком, основной горелки фотодатчиком и автоматическое управление процессом розжига и контроля пламени с помощью блока розжига запальника БРЗ-04-М1-2К или блоком розжига запальника БРЗ-04-М1 и сигнализатором горения ЛУЧ-1АМ
    -04 Раздельный контроль пламени запальной горелки встроенным ионизационным датчиком в комплекте с ЛУЧ-КЭ и основной горелки фотодатчиком сигнализирующим типа ФДС-01 или ФДС-03
    -05 Раздельный контроль пламени запальной горелки встроенным ионизационным датчиком в комплекте с ЛУЧ-КЭ и основной горелки устройством контроля пламени типа ФДСА-03М
    -06 Раздельный контроль пламени запальной горелки встроенным фотодатчиком ФДА-03 и основной горелки устройством контроля пламени типа ФДСА-03М


    Комплектация исполнений ЗСУ-ПИ

    Изделие Исполнение ЗСУ-ПИ
    -00 -01 -02 -03 -04 -05
    Запальная горелка ЗГИ с встроенным ионизационным датчиком 1 1 1 1 1 1
    ИВН или ИВН-ТР - 1 1 1 1 1
    Клапан электромагнитный ВН-1/2Н-4 или КЭГ-15 - 1 1 1 1 1
    Фотодатчики пламени основной горелки тип ФД-02 или ФД-05ГМ - - 1 1 - -
    Сигнализатор горения ЛУЧ-1АМ - - 1 1
    Сигнализатор горения ЛУЧ-КЭ - 1 1 - 1 1
    Сигнализатор горения ЛУЧ-1АМ-2К** - - 1** - - -
    Устройство контроля пламени ФДСА-03М - - - - - 1
    Фотодатчик сигнализирующий ФДС-01 или ФДС-03 (фотодатчик пламени и сигнализатор горения основной горелки) - - - - 1 -
    Фильтр газовый - 1 1 1 1 1
    Подводка газовая сильфонная 1 1 1 1 1 1
    ЗИП – согласно паспорта на ЗСУ-ПИ 1 1 1 1 1 1
    Блок розжига запальника БРЗ-04-М1, БРЗ-04-М1-2К - - - 1 - -
    Местный щит управления МЩУ-2* - 1* 1* - - -
    Руководство по эксплуатации 1 1 1 1 1 1
    Паспорт 1 1 1 1 1 1

    Примечания:

    1. * При поставке МЩУ-2 из комплектации исключить фотодатчики ФД-02(ФД-05ГМ) и сигнализаторы горения ЛУЧ-1АМ (ЛУЧ-КЭ).
    2. ** При поставке сигнализатора горения ЛУЧ-1АМ-2К сигнализаторы ЛУЧ-КЭ и ЛУЧ-1АМ из комплектации исключить.
    3. При поставке в один адрес более 5 комплектов ЗСУ-ПИ допускается прилагать 1 экз. руководства по эксплуатации
