• Сигнализаторы загазованности СЗ-3 служат для оповещения персонала световыми и звуковыми сигналами при возникновении опасных концентраций контролируемого газа.

  Сигнализаторы загазованности СЗ-3 могут применяться как в составе систем автоматического контроля загазованности САКЗ-МК®, так и самостоятельно.

  Тип сигнализатора: стационарный, непрерывного действия, одноканальный, с диффузионной подачей контролируемой среды.

  Принцип действия:

  Принцип действия сигнализатора основан на преобразовании уровня концентрации газа в напряжение (сигнализаторы с полупроводниковым сенсором) или цифровой код (сигнализаторы с оптическим сенсором). Полученная величина сравнивается с заданным при калибровке значением, соответствующим пороговому уровню загазованности. Если измеренная концентрация равна или превышает пороговый уровень, то формируются звуковые, световые и управляющие сигналы в соответствии с логикой работы сигнализаторов.

  Достоинства сигнализатора загазованности СЗ-3:

  • высокая скорость реагирования;
  • подача звукового и светового сигнала;
  • автоматическое перекрытие трубопровода;
  • надёжность;
  • возможность использования в жилых и промышленных помещениях.

  Модификации:

  • СЗ-3-1ГТ
  • СЗ-3-1(2)Г
  • СЗ-3-1С
  • СЗ-3Аi
  • СЗ-3А
  • СЗ-3Е

  Сигнализаторы загазованности СЗ-3-1ГТ

  Сигнализатор загазованности сжиженным газом предназначен для непрерывного автоматического контроля содержания паров сжиженного углеводородного газа (природного – ГОСТ Р 5542-2014 или топливного – ГОСТ Р 52087-2018), далее «СУГ» и оповещения об опасных концентрациях контролируемого газа.

  Может применяться в жилых одно- и многоквартирных домах, дачах, коттеджах, в котельных и других производственных и коммунально-бытовых помещениях, где газ используется для отопления и приготовления пищи.

  Может использоваться как в составе систем автоматического контроля загазованности типа САКЗ-МК-1(2)-1, так и самостоятельно.

  Способ отбора проб — диффузионный.

  Сигнализатор относится к типу «А» по ГОСТ Р ЕН 50194-1-2012 и способен управлять импульсным электромагнитным клапаном типа КЗЭУГ или КЗГЭМ-У, контролировать его состояния (закрыт/открыт), исправность электромагнита клапана и соединительного кабеля.

  Пример обозначения сигнализатора при заказе:
  СЗ-3-1ГТ ТУ 26.51.53-003-96941919-2017

  Сигнализатор загазованности СЗ-3-1(2)Г

  Сигнализаторы загазованности сжиженным газом предназначены для непрерывного автоматического контроля содержания паров сжиженного углеводородного газа (природного – ГОСТ Р 5542-2014 или топливного – ГОСТ Р 52087-2018), далее «СУГ» в воздухе жилых, коммунально-бытовых, производственных помещений и котельных.

  Служат для оповещения световыми и звуковыми сигналами при возникновении опасных концентраций контролируемого газа или неисправности и, при необходимости, управления импульсным электромагнитным клапаном типа КЗЭУГ или КЗГЭМ-У, контроля его состояния (закрыт/открыт), а также исправности электромагнита клапана и соединительного кабеля.

  Способны принимать сигналы от другого сигнализатора и передавать информацию о своем состоянии и состоянии подключенного клапана (закрыт/открыт) другому устройству. Сигнализатор может быть с одним (СЗ-3-1Г) или двумя (СЗ-3-2Г) порогами аварийной сигнализации (первый — предупредительный, второй — аварийный).

  Могут применяться как в составе систем автоматического контроля загазованности САКЗ-МК®-1, САКЗ-МК®-2, САКЗ-МК®-3 так и самостоятельно.

  Пример обозначения сигнализатора при заказе:


  1. Тип сигнализатора
  2. Количество порогов срабатывания: 1 или 2
  3. Исполнение с выходом для управления клапаном
  4. Обозначение технических условий

  Сигнализатор загазованности СЗ-3-1С

  Сигнализатор загазованности сжиженным газом) предназначен для непрерывного автоматического контроля содержания паров сжиженного углеводородного газа (природного – по ГОСТ 5542-2014, топливного – по ГОСТ Р 52087-2003) в воздухе котельных и других коммунально-бытовых и производственных помещений.

  Может использоваться как в составе систем типа САКЗ-МК®, так и самостоятельно. Сигнализатор работает по одному порогу аварийной сигнализации.

  Способен управлять электромагнитным клапаном типа КЗЭУГ или КЗГЭМ-У, а также, в составе системы, передавать сигналы о загазованности, состоянии клапана и неисправности на другие устройства.

  Служит для выдачи светового и звукового сигналов при концентрации паров сжиженного углеводородного газа (далее – СУГ) равной или превышающей порог 10% НКПР, управления запорным клапаном газоснабжения с импульсным управлением типа КЗГЭМ или КЗЭУГ, а также – в составе систем контроля загазованности – для передачи сигналов о загазованности, состоянии клапана и неисправности на другие устройства.

  Пример обозначения сигнализатора при заказе:


  1. Обозначение сигнализатора
  2. Вариант исполнения «энергозависимый» (при отключении питания формируется сигнал закрытия клапана)
  3. Обозначение технических условий

  Сигнализаторы загазованности СЗ-3Аi

  Сигнализатор загазованности природным газом СЗ-3Аi служит для непрерывного автоматического контроля содержания паров сжиженного углеводородного газа (природного – по ГОСТ 5542-2014, или топливного по ГОСТ Р 52087-2018) в атмосфере помещений и оповещения световым и звуковым сигналами о появлении опасных концентраций газа.

  Предназначен для применения в жилых одно- и многоквартирных домах, дачах, коттеджах, во взрывобезопасных зонах других производственных, административных и коммунально-бытовых помещений, где газ используется для отопления и приготовления пищи.

  Может применяться как в составе систем автоматического контроля загазованности типа САКЗ-МК®-1(2)-1Аi, так и самостоятельно.

  Способен управлять импульсным электромагнитным запорным клапаном типа КЗЭУГ-А и КЗЭУГ-Б, контролировать исправность электромагнита клапана и соединительного кабеля. При отключении электропитания клапан останется открытым.

  Сигнализатор способен автоматически определять наличие подключенных устройств (например, клапана или другого сигнализатора).

  Тип сигнализаторов: стационарный, непрерывного действия, одноканальный, с диффузионной подачей контролируемой среды, с одним фиксированным порогом сигнализации.

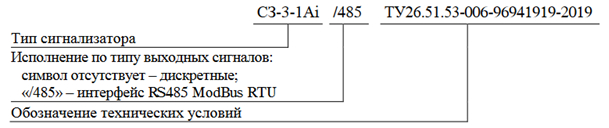

  Пример обозначения сигнализатора при заказе:


  Сигнализаторы загазованности СЗ-3А

  Сигнализаторы загазованности СЗ-3-1АГ, СЗ-3-1АВ предназначены для непрерывного автоматического контроля содержания паров сжиженного углеводородного газа (природного по ГОСТ 5542-2014 или топливного по ГОСТ 52087-2003) в воздухе котельных и других производственных и коммунально-бытовых помещений.

  Предназначены для применения в жилых одно- и многоквартирных домах, дачах, коттеджах, других производственных и коммунально-бытовых помещениях, где газ используется для отопления и приготовления пищи.

  Могут применяться как в составе систем автоматического контроля загазованности типа САКЗ-МК®-1-1А, САКЗ-МК®-2-1А, так и самостоятельно.

  Служат для оповещения персонала световым и звуковым сигналами о появлении опасных концентраций газа.

  Сигнализатор СЗ-1-1АГ способен управлять импульсным электромагнитным запорным клапаном газо¬снабжения типа КЗЭУГ-А, КЗЭУГ-Б. При отключении электропитания клапан останется открытым.

  Тип сигнализаторов: стационарный, непрерывного действия, одноканальный, с диффузионной подачей контролируемой среды, с одним фиксированным порогом сигнализации.

  Пример обозначения сигнализатора при заказе:


  Сигнализаторы загазованности СЗ-3Е

  Сигнализаторы загазованности оксидом углерода СЗ-3Е предназначены для непрерывного автоматического контроля содержания паров сжиженного углеводородного газа (природного по ГОСТ Р 5542-2014 или топливного по ГОСТ Р 52087-2003) в воздухе котельных, других производственных и коммунально-бытовых помещений.

  Могут применяться как в составе систем автоматического контроля загазованности САКЗ-МК®-1Е, САКЗ-МК®-2Е, САКЗ-МК®-3Е так и самостоятельно.

  Служат для оповещения персонала световыми и звуковыми сигналами при возникновении опасных концентраций контролируемого газа.

  Сигнализатор способен передавать информацию о своем состоянии и состоянии подключенного клапана (закрыт/открыт) другому устройству (мастеру):СЗ-3Е, СЗ-3ЕВ по интерфейсу RS-485 (MODBUS RTU), СЗ-3ЕР — по радиоканалу на частоте 433 МГц.

  Сигнализатор имеет входной разъем для подключения пожарного извещателя ИП212-45 или датчика с выходом типа «нормально закрытый сухой контакт».

  Тип сигнализатора: стационарный, непрерывного действия, одноканальный, с диффузионной подачей контролируемой среды, с двумя фиксированными порогами аварийной сигнализации (первый предупредительный, второй — аварийный). Имеется возможность сконфигурировать сигнализатор на закрытие клапана по первому порогу сигнализации.

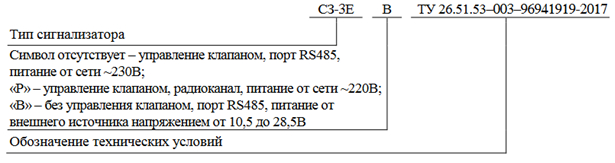

  Пример обозначения сигнализатора при заказе:
