СИ30 Счетчик импульсов с поддержкой энкодеров и RS-485

Микропроцессорный счетчик импульсов СИ30 используется для подсчета количества продукции на транспортере или жидкости, длины наматываемого кабеля или экструзионной пленки, сортировки продукции, суммарного количества изделий и т.п.



  • Информация
  • Документация
  • Смотрите также
  • Счетчик импульсов СИ30 рекомендуется использовать совместно с энкодерами.

    ОВЕН СИ30 входит в состав новой линейки счетчиков импульсов, отличающейся повышенной устойчивостью к различным видам электромагнитных помех. Приборы данной линейки способны работать при отрицательных температурах до -20 °С.

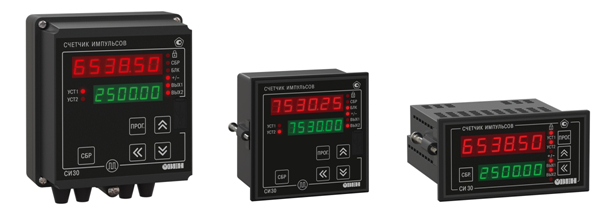

    Цифровой счетчик импульсов СИ30 выпускается в корпусах 3-х типов: настенном Н и щитовых Щ1, Щ2.

    Основные функциональные возможности счетчика импульсов ОВЕН СИ30

    • Прямой, обратный или реверсивный счет импульсов, поступающих от подключенных к прибору датчиков.
    • Определение направления вращательного движения узлов и механизмов.
    • Перевод количества импульсов в реальные единицы измерения продукции.
    • Выбор позиции десятичной точки.
    • Коэффициент масштабирования.
    • Четыре режима работы выходных устройств.
    • Четыре дискретных входа для организации счета и реализации функций старт/стоп, блокировка, сброс.
    • Универсальные входы, позволяющие работать с датчиками PNP/NPN-типа, сухим контактом, датчиками высокого и низкого уровня, энкодерами.
    • Встроенный источник питания датчиков - 24В с максимальным током нагрузки не более 100 мА.
    • Управление нагрузкой с помощью двух выходных устройств.
    • Сохранение результатов счета при отключении питания.
    • Встроенный модуль интерфейса RS-485 и USB-порт для подключения к ПК.
    • Поддержка протоколов Modbus (ASCII, RTU), ОВЕН.
    • Автоматическое определение протокола связи.
    • Конфигуратор для настройки счетчика с ПК.
    • Улучшенная помехоустойчивость. Полное соответствие требованиям ГОСТ Р 51522 (МЭК 61326) по электромагнитной совместимости для оборудования класса А с критерием качества.

    Прибор эксплуатируется при следующих условиях

    • Закрытые взрывобезопасные помещения без агрессивных паров и газов
    • Температура окружающего воздуха от минус 20 до +70 °С
    • Верхний предел относительной влажности воздуха – не более 95 % при температуре +35 °С и более низких температурах без конденсации влаги
    • Атмосферное давление от 84 до 106,7 кПа

    По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N2 по ГОСТ 12997-84.

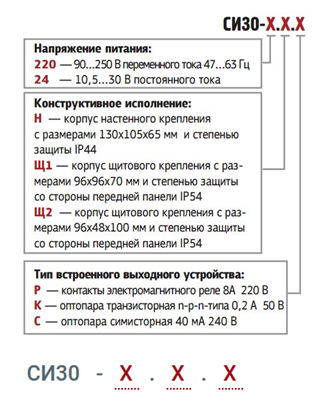

    Модификации:

  • Технические характеристики

    Руководство по эксплуатации
