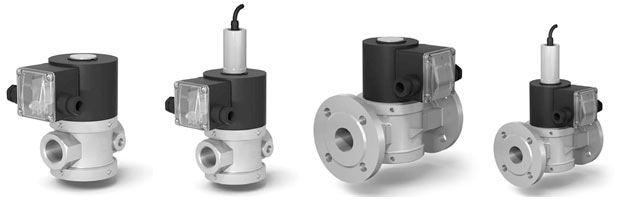

Клапаны ВН электромагнитные двухпозиционные для жидких сред

Раздел:

Клапаны ВН, ВФ СП «ТермоБрест»

• Информация
• Документация
• Смотрите также

•

  Клапаны электромагнитные двухпозиционные предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов, а также жидких неагрессивных сред, вязкостью до 40·10^-6 м²/с (сСт) в качестве запорно-регулирующего органа и органа безопасности при продолжительном режиме работы.

  Структура обозначения:



  1. В — обозначение серии;
  2. Исходное состояние:
     Н — нормально закрытый
  3. Присоединительный размер, дюймы
  4. Исполнение клапана:
     Н — двухпозиционный
     С — для жидких сред
     М — с электроприводом регулятора потока газа
     Т — с медленным открытием
     Р — двухпозиционный с ручным взводом электрического типа
     Рм — двухпозиционный с ручным взводом механического типа
  5. Номинал рабочего давления:
     0,2 — 0,2 бар
     0,5 — 0,5 бар
     1 — 1 бар
     2 — 2 бар
     3 — 3 бар
     4 — 4 бар
     6 — 6 бар
  6. Дополнительные устройства или исполнение корпуса клапана:
     К — наличие регулятора потока, ручного
     П — наличие датчика положения, (открыт-закрыт) клапана;
     Е — взрывозащищенное исполнение клапана;
     У — угловое исполнение корпуса клапана;
     Дополнительно необходимо указывать:
     ст. — для стального исполнения корпуса клапанов;
     ч. — для чугунного исполнения корпуса клапанов;
     фл. — для фланцевого присоединения клапанов DN 15, 20, 25, 32, 40 и 50.
  7. Напряжение питания:
     220 В, 110 В, 24 В переменного тока;
     220 В, 110 В, 24 В постоянного тока
  8. Частота тока (50 Гц — только для исполнений на переменный ток)
  9. Климатическое исполнение:
     У3.1 — (-30…+60°С);
     У2 — (-45…+60°С);
     УХЛ2 — (-60…+60°С);
     УХЛ1 — (-60…+60°С) — только для взрывозащищенного исполнения клапана;
  10. Номер технических условий: ТУ РБ 05708554.021-96

  По типу присоединения к трубопроводу клапаны изготавливаются:

  • муфтовые — от DN 15 до DN 50;
  • фланцевые — от DN 15 до DN 300.

  По умолчанию клапаны изготавливаются с присоединительными фланцами PN6.
  Клапаны номинальными диаметрами DN 32...200 могут быть изготовлены с присоединительными фланцами PN16.

  Температура рабочей среды: –60...+70 °C.
  По специальному заказу возможно исполнение с температурой рабочей среды –45...+120 °C.
  Для клапанов с датчиками положения по специальному заказу возможно исполнение с температурой рабочей среды –45...+90 °C (верхний предел ограничен допустимым пределом эксплуатации датчика положения).

  Клапаны выпускаются в энергосберегающем исполнении. В состав клапанов входит управляющая плата, обеспечивающая снижение потребляемой мощности до 50% от первоначальной через 10 с. после включения.

  Общие характеристики:

  • Диапазон присоединительного (рабочего) давления, не более: 0,4 МПа.
  • Температура рабочей среды: от 5°С выше точки замерзания жидкости до +90°С.
  • Материал  корпуса:
    алюминиевые  сплавы  АК12ОЧ,  АК12ПЧ;
    сталь
  • Тип присоединения:
    муфтовое - для Ду15, 20, 25 мм;
    фланцевое - для Ду 25 мм только в стальном корпусе.
  • Напряжение питания клапанов:
    220 В, 110 В, 24 В переменного тока;
    220 В, 110 В, 24 В постоянного тока
  • Климатическое  исполнение:
    У3.1     (-30...+40 °С);
    У2        (-45...+40 °С);
    УХЛ2    (-60...+40 °С);
    УХЛ1    (-60...+40 °С) - только для взрывозащищенного исполнения.
  • Степень  защиты:
    общепромышленное  исполнение - IР65;
    взрывозащищенное  исполнение - IР67.
  • Монтажное  положение:  любое, за исключением,  когда  электромагнитная  катушка  располагается  ниже  продольной  оси  клапана.

  Клапаны в алюминиевом корпусе:

  Муфтовые

  Наименование клапана	Условный проход, мм	G, дюйм	Размеры, мм						Масса, кг	Коэффициент сопротивления
  			L	L,	В	DK	Н	А
  ВН1/2С-4	15	1/2	91	18	73	80	131	31,5	2,6 (3,3)*	10,1
  ВН3/4С-4	20	3/4								22,5
  ВН1С-4	25	1	105	21	80		138	35	2,8 (3,5)*	51,1




  Клапаны в стальном корпусе:

  Муфтовые

  Наименование клапана	Условный проход, мм	G, дюйм	Размеры, мм							Масса, кг	Коэффициент сопротивления
  			L	L1	ь2	В	dk	Н	А
  ВН1/2С-4 ст.	15	1/2	117,5	91	18	73	80	131	31,5	2,9 (3,6)*	10,1
  ВН3/4С-4 ст.	20	3/4									22,5
  ВН1С-4 ст.	25	1	125	105	21	80		138	35	3,3 (3,9)*	51,1




  Фланцевый

  Наименование клапана	DN	Диапазон присоедин. давления МПа	Размеры, мм							Потребляемая мощность Вт, не более	Масса, кг	Коэффициент сопротивления
  			L	B	DK	H	A	D	d
  BH1C-1 фл. ст.	25	0..0,4	160	100	80	251	50	100	75	35/17,5	5,3(5,6)*	10
