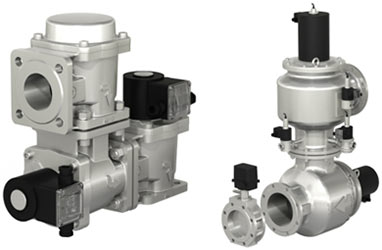

Блоки электромагнитных клапанов в угловом исполнении «ТермоБрест»

Блок электромагнитных клапанов в угловом исполнении — это газовая рампа, состоящая из последовательно собранных отдельных элементов газовой арматуры и приборов автоматики (регулятор-стабилизатор давления, заслонка регулирующая, датчики-реле давления, датчики положения клапанов, блок контроля герметичности и др.)



  • Информация
  • Документация
  • Смотрите также
  • Блоки электромагнитных клапанов в угловом исполнении «ТермоБрест»

    В блоках основные клапаны безопасности и газовый фильтр применены в угловом исполнении.
    Данные блоки клапанов используются для установки на объектах с ограниченным пространством, где установка линейных блоков клапанов затруднена по строительной длине. Комбинация угловых и линейных элементов позволяет сформировать газовую рампу в любой конфигурации для всех типов газогорелочных устройств.
    Производимые заводом ТЕРМОБРЕСТ газовые блоки в угловом исполнении адаптированы к любой автоматизированной системе управления котлами и горелками и применяются для оснащения линий газоснабжения паровых и водогрейных котлов различных типов, в том числе котлов большой мощности: ПТВМ, ДКВР, ДЕ, КВГМ и т.п.).

    ДОСТОИНСТВА:

    • Меньшая строительная длина газовой рампы;
    • Коэффициент гидравлического сопротивления на 40% меньше в сравнении с линейными блоками;
    • Множество типовых схем, возможность разработки индивидуального решения под конкретный проект;
    • Применение угловых блоков позволяет значительно уменьшить габариты и материалоемкость арматурной группы горелки, количество сварных швов, трудоемкость монтажа и пусконаладочных работ, повысить надежность работы и удобство обслуживания.

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

    • DN 40÷200;
    • Pmax – 6 бар (0,6 МПа).

    КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

    • У3.1 (-30…+60 °С);
    • У2 (-45…+60 °С);
    • УХЛ2 (-60…+60 °С);
    • УХЛ1 (-60…+60 °С);

    ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:

    • -60…+70°С;
    • -45…+120 ˚С (по специальному заказу);
    • -45…+90 °С (по специальному заказу для блоков клапанов с датчиками положения. Верхний температурный предел органичен допустимым пределом эксплуатации датчика положения).

    НАПРЯЖЕНИЕ ПИТАНИЯ, В:

    • 220, 110, 24

    СРЕДНИЙ СРОК СЛУЖБЫ:

    • 20 ЛЕТ

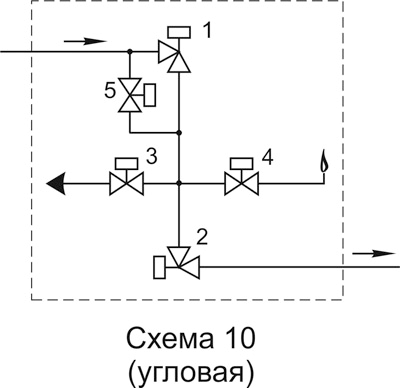

    На рисунке приведена одна из возможных схем блока клапанов номинальным диаметром DN 150, построенная на угловых клапанах.

    Состав блока:
    1. Клапан отсечной ВН6Н-1УП ст. (DN 150).
    2. Клапан отсечной ВН6Н-1УП ст. (DN 150).
    3. Клапан свечи безопасности ВФ1Н-4П ст. (DN 25).
    4. Клапан запальной горелки ВН1/2Н-4П ст. (DN 15).
    5. Клапан контроля герметичности ВН1/2НБ-4П ст. (DN 15).

    Пример обозначения:
    Блок С6Н-5-104 с правым расположением клапана свечи безопасности относительно направления потока газа, рабочее давление 1 бар, исполнение корпусов основных клапанов – угловое в стали, клапаны оснащены датчиками положения, климатическое исполнение У3.1, напряжение питания 220 В, 50 Гц:
    С6Н-5-104 исполнение: сталь, угловое, правое, 1 бар, П, У3.1, 220 В, 50Гц.

  • Технические характеристики
