Принцип действия термопреобразователей сопротивления основан на свойстве проводника менять электрическое сопротивление пропорционально изменению температуры окружающей среды (ГОСТ Р 6651-2009).

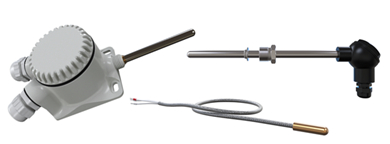

Конструктивно такие термопреобразователи выполняются в виде катушки из тонкой медной или платиновой проволоки на каркасе из изоляционного материала или используются тонкопленочные чувствительные элементы, заключенные в защитную гильзу.

Компания ОВЕН разрабатывает и производит термопреобразователи сопротивления двух типов, отличающихся материалом чувствительного элемента:

ТСМ — медь
ТСП — платина

Основные преимущества термопреобразователей сопротивления ОВЕН:

высокая точность измерений
высокая стабильность
близость характеристики к линейной зависимости

Класс допуска и диапазон измерений

Тип	Класс допуска	Диапазон измерения*	Пределы допускаемых отклонении от НСХ**
М	В	-50…+200 °C	± (0,30 + 0,005 *\|t\| ) °C
М	С	-180…+200 °C	± (0,60 + 0,01 *\|t\| ) °C
Pt, П	А	-100…+450 °C (с проволочным ЧЭ) -30…+300 °C (с пленочным ЧЭ)	± (0,15 + 0,002 *\|t\| ) °C
	В	-196…+660 °C (с проволочным ЧЭ) -50…+500 °C (с пленочным ЧЭ)	± (0,30 + 0,005 *\|t\| ) °C
	С	-196…+660 °C (с проволочным ЧЭ) -50…+600 °C (с пленочным ЧЭ)	± (0,60 + 0,01 *\|t\| ) °C

ПРИМЕЧАНИЕ
* Диапазон измеряемых температур зависит от конструктивного исполнения датчика и указывается в паспорте на датчик.
** |t| — абсолютное значение температуры измеряемой среды, °C.

Технические характеристики:

Характеристика	ОВЕН ДТС
Характеристика	ДТСхх4 (с кабельным выводом)			ДТСхх5 (с коммутационной головкой)				ДТС125Л, ДТС3125 (для измерения температуры воздуха)
Номинальная статическая характеристика (НСХ)	50М 100М	50П 100П	Pt100 Pt1000	50М 100М	50П 100П	Pt100 Pt1000		50М 100М	50П 100П Pt100 Pt1000
Диапазон измеряемых температур:
– класс допуска A		-100…+250°C	-30…+250°C		–100…+450 °C	–30…+300 °C			–60…+100 °C
– класс допуска B, С	–50…+150 °C	-196…+250°C	-50…+250°C	–50…+180 °C	–196…+500 °C	–50…+500 °C		–50…+100 °C	–60…+100 °C
Условное давление	0,1…6,3 МПа, в зависимости от конструктивного исполнения							0,6 МПа
Показатель тепловой инерции	не более 10…30с
Сопротивление изоляции	Не менее 100 МОм
Количество чувствительных элементов	1 или 2
Схема внутренних соединений проводников	2 – двухпроводная 3 – трехпроводная 4 - четырехпроводная
Исполнение сенсора относительно корпуса	изолированный
Длина кабельного вывода	0,2 м – стандарт До 20 м – по заказу			-
Материал коммутационной головки	-			Пластмассовая металлическая			Пластмассовая
Тип резьбового штуцера	метрическая резьба, трубная резьба
Материал защитной арматуры	сталь 12Х18Н10Т, латунь			сталь 12Х18Н10Т
Степень защиты	IP54 (IP67 для моделей 314, 414, 164, 174, 294, 184)			IP54 (IP65 для датчиков с метал. головкой)			IP65
Средний сок службы	не менее 10 лет

Электрическое сопротивление изоляции:

Температурный диапазон	Электрическое сопротивление изоляции, не
от 15 до 35 °C	100 МОм
от 100 до 250 °C	20 МОм
от 251 до 450 °C	2 МОм
от 451 до 650 °C	0,5 МОм

Минимальная глубина погружения:

Наружный диаметр ДТС	Минимальная глубина погружения
Наружный диаметр ДТС	Класс допуска А	Класс допуска В	Класс допуска С
5 мм	55 мм	50 мм
6 мм	60 мм	55 мм
8 мм	65 мм	60 мм
≥ 10 мм	80 мм	75 мм

ПРИМЕЧАНИЕ
Для ДТС с длиной монтажной части менее 50 мм минимальная глубина погружения равна длине монтажной части.

По каталогу ОВЕН

Класс допуска и диапазон измерений

Технические характеристики:

Электрическое сопротивление изоляции:

Минимальная глубина погружения:

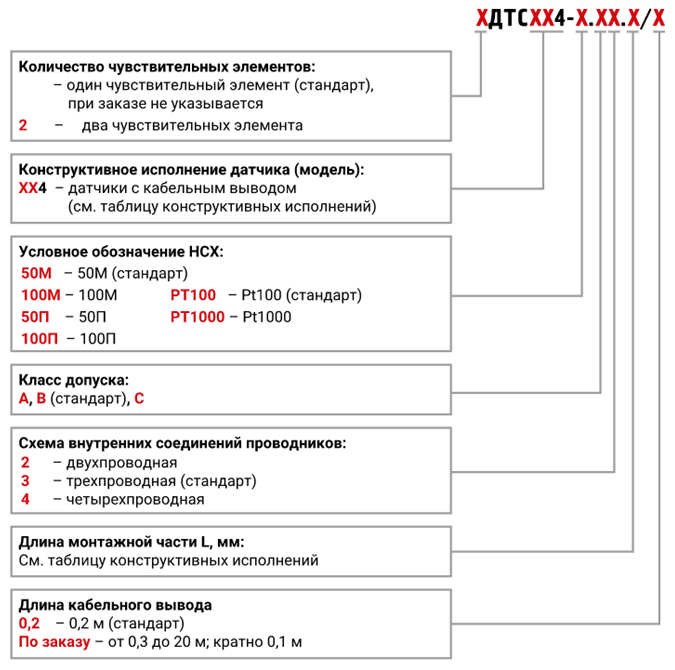

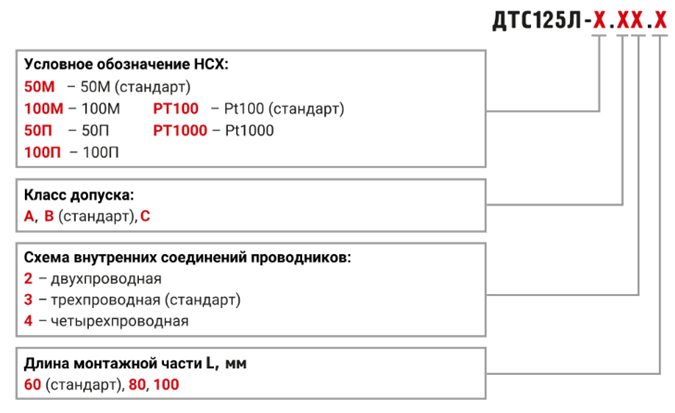

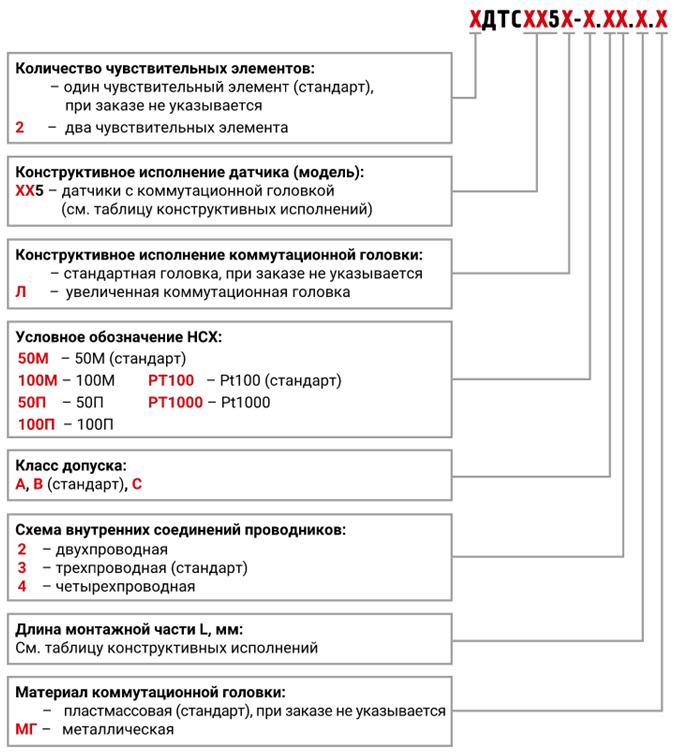

Обозначение при заказе:
