Тройники




EPE
Фитинг-тройник для
соединения трёх трубок
ОДИНАКОВОГО диаметра.
Фитинг Трубка
EPE04 Ø4
EPE06 Ø6
EPE08 Ø8
EPE10 Ø10
Фитинг Трубка
EPE12 Ø12
EPE14 Ø14
EPE16 Ø16
Размеры:

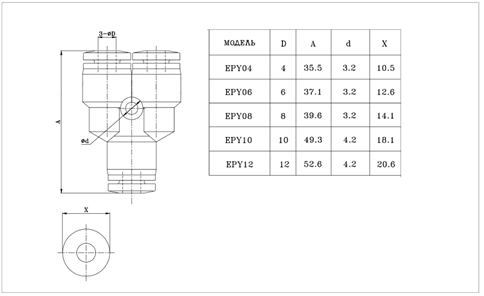

EPY
Фитинг-тройник для
соединения трёх трубок
ОДИНАКОВОГО диаметра.
Фитинг Трубка
EPY04 Ø4
EPY06 Ø6
EPY08 Ø8
EPY10 Ø10
Фитинг Трубка
EPY12 Ø12
EPY14 Ø14
EPY16 Ø16
Размеры:

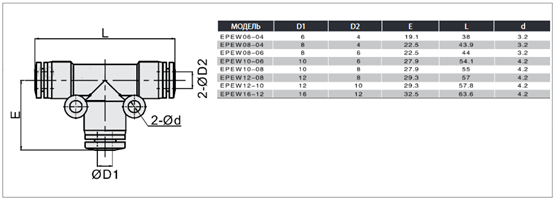

EPEW
Фитинг-тройник для
соединения трёх трубок
с УМЕНЬШЕНИЕМ диаметра.
Фитинг Трубка Трубка Трубка
EPEW 4-6 Ø6 Ø4 Ø4
EPEW 4-8 Ø8 Ø4 Ø4
EPEW 6-8 Ø8 Ø6 Ø6
Фитинг Трубка Трубка Трубка
EPEW 8-10 Ø10 Ø8 Ø8
EPEW 10-12 Ø12 Ø10 Ø10
EPEW 12-16 Ø16 Ø12 Ø12
Размеры:

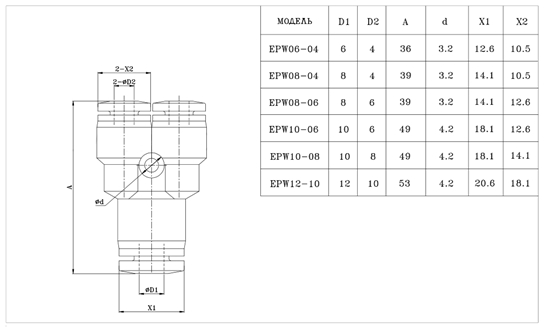

EPW
Фитинг-тройник для
соединения трёх трубок
с УМЕНЬШЕНИЕМ диаметра.
Фитинг Трубка Трубка Трубка
EPW 4-6 Ø6 Ø4 Ø4
EPW 6-8 Ø8 Ø6 Ø6
Фитинг Трубка Трубка Трубка
EPW 8-10 Ø10 Ø8 Ø8
EPW 10-12 Ø12 Ø10 Ø10
Размеры:

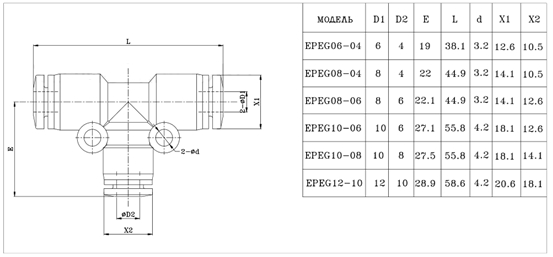

EPEG
Фитинг-тройник для
соединения трёх трубок
с УВЕЛИЧЕНИЕМ диаметра.
Фитинг Трубка Трубка Трубка
EPEG 6-4 Ø6 Ø6 Ø4
EPEG 8-4 Ø8 Ø8 Ø4
EPEG 8-6 Ø8 Ø8 Ø6
Фитинг Трубка Трубка Трубка
EPEG 10-6 Ø10 Ø10 Ø6
EPEG 10-8 Ø10 Ø10 Ø8
EPEG 12-10 Ø12 Ø12 Ø10
EPEG 16-12 Ø16 Ø16 Ø12
Размеры:

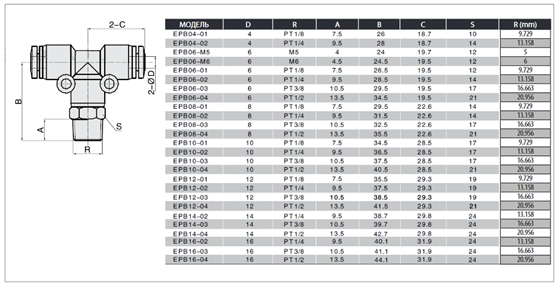

EPB
Фитинг-тройник
"Две трубки ОДИНАКОВОГО
диаметра и наружная
резьба";
Уплотнительное кольцо - нет.
Фитинг Резьба Трубка
EPB04-01 1/8" 9,729 мм Ø4
EPB04-02 1/4" 13,158 мм
EPB06-01 1/8" 9,729 мм Ø6
EPB06-02 1/4" 13,158 мм
EPB06-03 3/8" 16,663 мм
EPB06-04 1/2" 20,956 мм
EPB08-01 1/8" 9,729 мм Ø8
EPB08-02 1/4" 13,158 мм
EPB08-03 3/8" 16,663 мм
EPB08-04 1/2" 20,956 мм
Фитинг Резьба Трубка
EPB10-01 1/8" 9,729 мм Ø10
EPB10-02 1/4" 13,158 мм
EPB10-03 3/8" 16,663 мм
EPB10-04 1/2" 20,956 мм
EPB12-02 1/4" 13,158 мм Ø12
EPB12-03 3/8" 16,663 мм
EPB12-04 1/2" 20,956 мм
EPB14-03 3/8" 16,663 мм Ø14
EPB14-04 1/2" 20,956 мм
EPB16-03 3/8" 16,663 мм Ø16
EPB16-04 1/2" 20,956 мм
Размеры:

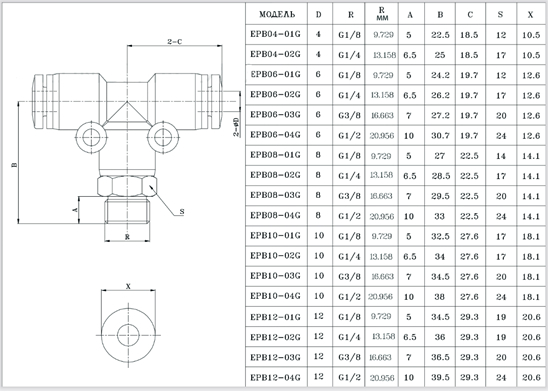

EPB-G
Фитинг-тройник
"Две трубки одинакового
диаметра и наружная резьба";
Уплотнительное кольцо - есть.
Фитинг Резьба Трубка
EPB04-GM5 M5 5 мм Ø4
EPB04-G01 1/8" 9,729 мм
EPB04-G02 1/4" 13,158 мм
EPB06-GM5 M5 5 мм Ø6
EPB06-G01 1/8" 9,729 мм
EPB06-G02 1/4" 13,158 мм
EPB06-G03 3/8" 16,663 мм
EPB06-G04 1/2" 20,956 мм
EPB08-G01 1/8" 9,729 мм Ø8
EPB08-G02 1/4" 13,158 мм
EPB08-G03 3/8" 16,663 мм
EPB08-G04 1/2" 20,956 мм
Фитинг Резьба Трубка
EPB10-G01 1/8" 9,729 мм Ø10
EPB10-G02 1/4" 13,158 мм
EPB10-G03 3/8" 16,663 мм
EPB10-G04 1/2" 20,956 мм
EPB12-G02 1/4" 13,158 мм Ø12
EPB12-G03 3/8" 16,663 мм
EPB12-G04 1/2" 20,956 мм
EPB14-G03 3/8" 16,663 мм Ø14
EPB14-G04 1/2" 20,956 мм
EPB16-G03 3/8" 16,663 мм Ø16
EPB16-G04 1/2" 20,956 мм
Размеры:

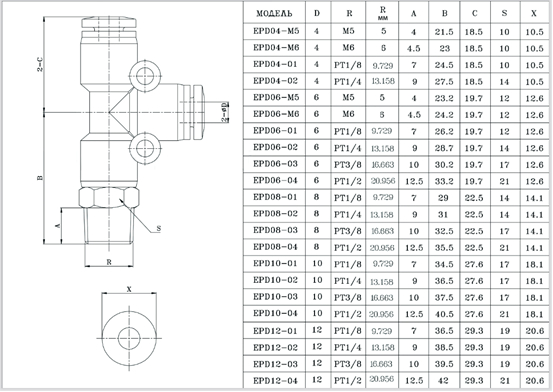

EPD
Фитинг-тройник
"Две трубки одинакового диаметра
и наружная резьба";
Уплотнительное кольцо - нет.
Фитинг Резьба Трубка
EPD04-M5 M5 5 мм Ø4
EPD04-01 1/8" 9,729 мм
EPD04-02 1/4" 13,158 мм
EPD06-M5 M5 5 мм Ø6
EPD06-01 1/8" 9,729 мм
EPD06-02 1/4" 13,158 мм
EPD06-03 3/8" 16,663 мм
EPD06-04 1/2" 20,956 мм
EPD08-01 1/8" 9,729 мм Ø8
EPD08-02 1/4" 13,158 мм
EPD08-03 3/8" 16,663 мм
EPD08-04 1/2" 20,956 мм
Фитинг Резьба Трубка
EPD10-01 1/8" 9,729 мм Ø10
EPD10-02 1/4" 13,158 мм
EPD10-03 3/8" 16,663 мм
EPD10-04 1/2" 20,956 мм
EPD12-02 1/4" 13,158 мм Ø12
EPD12-03 3/8" 16,663 мм
EPD12-04 1/2" 20,956 мм
EPD14-03 3/8" 16,663 мм Ø14
EPD14-04 1/2" 20,956 мм
EPD16-03 3/8" 16,663 мм Ø16
EPD16-04 1/2" 20,956 мм
Размеры:

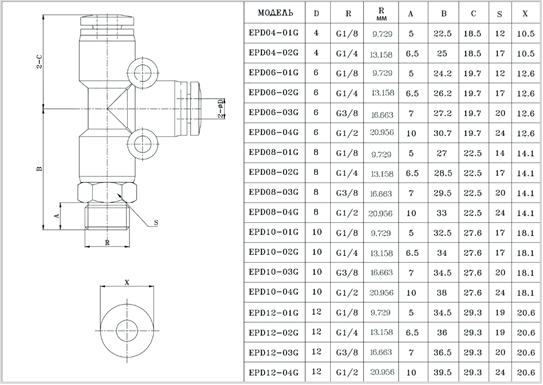

EPD-G
Фитинг-тройник
"Две трубки одинакового диаметра
и наружная резьба";
Уплотнительное кольцо - есть.
Фитинг Резьба Трубка
EPD04-G01 1/8" 9,729 мм Ø4
EPD04-G02 1/4" 13,158 мм
EPD06-G01 1/8" 9,729 мм Ø6
EPD06-G02 1/4" 13,158 мм
EPD06-G03 3/8" 16,663 мм
EPD06-G04 1/2" 20,956 мм
EPD08-G01 1/8" 9,729 мм Ø8
EPD08-G02 1/4" 13,158 мм
EPD08-G03 3/8" 16,663 мм
EPD08-G04 1/2" 20,956 мм
Фитинг Резьба Трубка
EPD10-G01 1/8" 9,729 мм Ø10
EPD10-G02 1/4" 13,158 мм
EPD10-G03 3/8" 16,663 мм
EPD10-G04 1/2" 20,956 мм
EPD12-G02 1/4" 13,158 мм Ø12
EPD12-G03 3/8" 16,663 мм
EPD12-G04 1/2" 20,956 мм
EPD14-G03 3/8" 16,663 мм Ø14
EPD14-G04 1/2" 20,956 мм
EPD16-G03 3/8" 16,663 мм Ø16
EPD16-G04 1/2" 20,956 мм
Размеры:

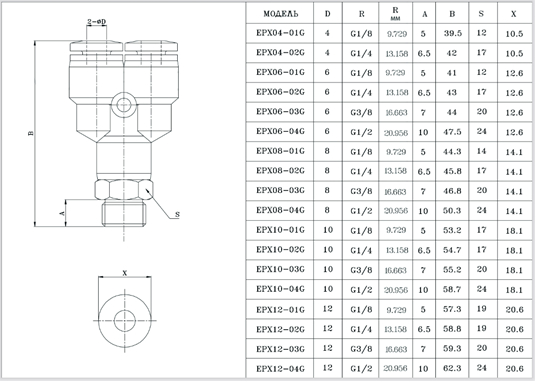

EPX-G (EPWT-G)
Фитинг-тройник
"Две трубки одинакового диаметра
и наружная резьба";
Уплотнительное кольцо - есть.
Фитинг Резьба Трубка
EPWT04-G01 1/8" 9,729 мм Ø4
EPWT04-G02 1/4" 13,158 мм
EPWT06-G01 1/8" 9,729 мм Ø6
EPWT06-G02 1/4" 13,158 мм
EPWT06-G03 3/8" 16,663 мм
EPWT06-G04 1/2" 20,956 мм
EPWT08-G01 1/8" 9,729 мм Ø8
EPWT08-G02 1/4" 13,158 мм
EPWT08-G03 3/8" 16,663 мм
EPWT08-G04 1/2" 20,956 мм
Фитинг Резьба Трубка
EPWT10-G01 1/8" 9,729 мм Ø10
EPWT10-G02 1/4" 13,158 мм
EPWT10-G03 3/8" 16,663 мм
EPWT10-G04 1/2" 20,956 мм
EPWT12-G02 1/4" 13,158 мм Ø12
EPWT12-G03 3/8" 16,663 мм
EPWT12-G04 1/2" 20,956 мм
Размеры:

EPBF
Фитинг-тройник;
"Две трубки одинакового диаметра
и внутренняя резьба".
Фитинг Резьба Трубка
EPBF04-M5 M5 5 мм Ø4
EPBF04-01 1/8" 8,567 мм
EPBF04-02 1/4" 11,446 мм
EPBF06-01 1/8" 8,567 мм Ø6
EPBF06-02 1/4" 11,446 мм
EPBF06-03 3/8" 14,951 мм
EPBF06-04 1/2" 18,632 мм
EPBF08-01 1/8" 8,567 мм Ø8
EPBF08-02 1/4" 11,446 мм
EPBF08-03 3/8" 14,951 мм
EPBF08-04 1/2" 18,632 мм
Фитинг Резьба Трубка
EPBF10-01 1/8" 8,567 мм Ø10
EPBF10-02 1/4" 11,446 мм
EPBF10-03 3/8" 14,951 мм
EPBF10-04 1/2" 18,632 мм
EPBF12-02 1/4" 11,446 мм Ø12
EPBF12-03 3/8" 14,951 мм
EPBF12-04 1/2" 18,632 мм
EPBF14-03 3/8" 14,951 мм Ø14
EPBF14-04 1/2" 18,632 мм
EPBF16-03 3/8" 14,951 мм Ø16
EPBF16-04 1/2" 18,632 мм

EPHF-G
Фитинг-тройник;
"Трубка - наружная резьба - внутренняя резьба";
Уплотнительное кольцо - есть.
Фитинг Резьба нар. Резьба внутр. Трубка
EPHF04-G01 1/8" 9,729 мм 1/8" 8,567 мм Ø4
EPHF06-G01 1/8" 9,729 мм 1/8" 8,567 мм Ø6
EPHF06-G02 1/4" 13,158 мм 1/4" 11,446 мм
EPHF08-G01 1/8" 9,729 мм 1/8" 8,567 мм Ø8
EPHF08-G02 1/4" 13,158 мм 1/4" 11,446 мм
EPHF08-G03 3/8" 16,663 мм 3/8" 14,951 мм
EPHF08-G04 1/2" 20,956 мм 1/2" 18,632 мм
Фитинг Резьба нар. Резьба внутр. Трубка
EPHF10-G02 1/4" 1/4" Ø10
EPHF10-G03 3/8" 3/8"
EPHF12-G03 3/8" 3/8" Ø12
