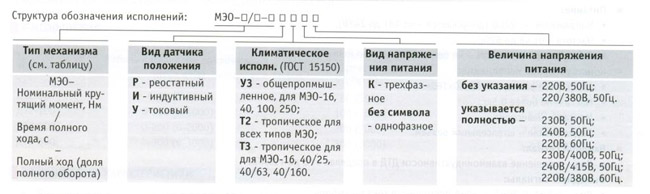

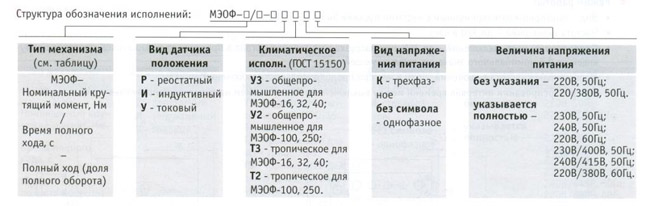

Механизмы МЭО

Исполнительные механизмы постоянной скорости предназначены для преобразования электрического сигнала управляющего устройства в перемещение рабочего органа.

Исполнительные механизмы позволяют:

автоматическое, дистанционное или ручное управление рабочим органом;
автоматический или дистанционный останов рабочего органа в любом промежуточном положении;
позиционирование рабочего органа в любом промежуточном положении;
формирование информационного сигнала о конечных и промежуточных положениях рабочего органа.

Исполнительные механизмы изготавливаются с блоком сигнализации положения, который состоит из двух блоков:

блок микропереключателей;
датчик обратной связи.

Типы блоков сигнализации положения:

БСПИ — блок сигнализации положения индуктивный — преобразует перемещение выходного органа в изменение индуктивного сопротивления.
БСПР — блок сигнализации положения реостатный — преобразует перемещение выходного органа в изменение активного сопротивления.
БСПТ — блок сигнализации положения токовый — преобразует перемещение выходного органа в унифицированный токовый сигнал 0-5 мА, 0-20 мА или 4-20 мА.
Электрическое питание блоков питания для БСПТ однофазное напряжение 220 В, 230 В, 240 В частотой 60 Гц.
БКВ — блок концевых выключателей.

Механизм исполнительный электрический прямоходный МЭП

Механизмы осуществляют линейное перемещение регулирующих органов в системах защиты и автоматического управления технологическими процессами в соответствии с командными сигналами.

технические характеристики

Исполнительный механизм ЭПУ

Предназначен для перемещение регулирующих органов в системах автоматического регулирования технологическими процессами в соответствии с командными сигналами автоматических регулирующих и управляющих устройств. Перемещают рабочие органы неполноповоротного принципа действия (шаровые и пробковые краны, поворотные дисковые затворы, заслонки). Устанавливаются вблизи регулирующих устройств и связываются с ними посредством тяг и рычагов.

технические характеристики

Пускатели бесконтактные реверсивные ПБР-2М/-3А

Назначение:

ПБР-2М: Управление механизмами МЭО, имеющими электромагнитный тормоз и однофазный конденсаторный двигатель;
ПБР-3А: Управление механизмами МЭО с 3-х фазными асинхронными (синхронными) электродвигателями АОЛ, 4А, АИР (ДСТР).

Защита электродвигателя от перегрузки.

технические характеристики
