Электромагнитные клапаны (соленоидные клапаны) устанавливаются на трубопроводы для дистанционного управления открытием или закрытием потока рабочей среды. Наиболее востребованы клапаны 2/2 (2-линейные, т.е. 1 вход и 1 выход; 2-позиционные, т.е. открытое состояние и закрытое состояние) исполнения "НЗ" - нормально-закрытые. Такой клапан в нормальном положении (без подачи напряжения) закрыт; при подаче напряжения открывается. Соленоидные клапаны используются для таких рабочих сред, как сжатый воздух, пар, вода (горячая, холодная и техническая), тосол, нефтепродукты, масла, спирты и других жидкостей в качестве отсечного запорного клапана.

Нормально открытый ("НО") электромагнитный клапан работает наоборот: в нормальном (обычном) положении без напряжения - открыт, при подаче напряжения - автоматически закрывается. Время срабатывания клапана при этом составляет 30-500 миллисекунд, в зависимости от диаметра.

Катушка (соленоид) поставляется в комплекте. Класс защиты - IP65.
Катушка (соленоид) поставляется в комплекте. Класс защиты - IP65.

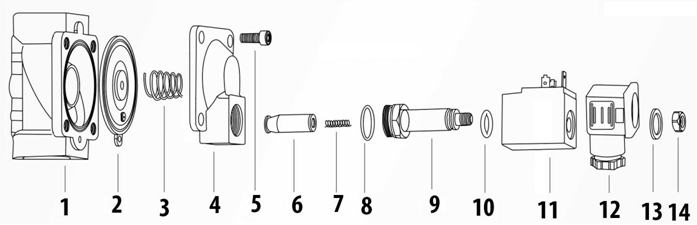

Устройство электромагнитного клапана:

Электромагнитный соленоидный клапан сочетает в себе функциональность и надежность. Время срабатывания клапана составляет от 30 до 500 миллисекунд, а ресурс составляет до миллиона включений.

Электромагнитный клапан состоит из корпуса и крышки с креплением (изготавливается из латуни, стали, технической пластмассы), мембраны (NBR, EPDM, Viton), пружины, плунжера, штока и катушки. В зависимости от материала - клапаны предназначены для использования в различных средах, температурных условиях и рассчитаны на разное давление.

Корпус

Мембрана

Пружина

Крышка

Крепление

Шток

Пружина

Уплотнение

Плунжер

10.

Уплотнение

11.

Катушка

12.

Коннектор

13.

Уплотнение

14.

Гайка

Сопротивляемость материала рабочей среде:

Материал/условия	NBR (Perbunan, пербунан	EPDM	FKM, FPM (Viton, витон)
Максимальная температура	80°С	120°С	120°С
Минимальная температура	-5°С	-20°С	-20°С
Демпфирование	Низкая	Низкая	Очень высокая
Пар	Низкая	Средняя	Очень высокая
Масло	Очень высокая	Низкая	Очень высокая
Озоностойкость, О₃	Средняя	Очень высокая	Очень высокая
Химические продукты	Средняя	Очень высокая	Очень высокая
Кислоты	Средняя	Очень высокая	Очень высокая
Щелочи	Высокая	Очень высокая	Очень высокая
Вода	Высокая	Очень высокая	Высокая
Износ	Высокая	Высокая	Высокая

Пилотный электромагнитный клапан:

Клапан "нормально закрытого" исполнения при отсутствии напряжения на катушке - закрыт. Пружина и давление рабочей среды плотно прижимают запорный элемент. В момент появление на катушке (соленоиде) напряжения - плунжер, на который действует магнитное поле, начинает движение и открывает пропускной канал.

Клапан "нормально открытого" исполнения работает по обратному принципу - в статичном положении он открыт, при появлении напряжения - закрывается. Эти соленоидные клапаны еще называют клапанами непрямого действия, так как для их работы требует не только подача напряжения на катушку, но и соблюдение минимального перепада давления в системе.

Электромагнитный клапан прямого действия:

В конструкции этих клапанов мембрана имеет металлическое кольцо и соединена пружиной в плунжером. Магнитное поле катушки приводит в движение плунжер, который снимает с мембраны давление, благодаря чему происходит открытие клапана. А прямым клапан называется, потому что для его работы достаточно только подачи напряжения на катушку, а необходимости соблюдать минимальный перепад давления в системе, нет.

Бистабильный клапан:

Клапан устроен так же, как и пилотный (необходимо соблюдать минимальный перепад давления), однако он имеет два положения, удержание которых не требует подачи напряжения на катушку. Переход из "открытого" в "закрытое" состояние и обратно происходит через подачу на катушку клапана короткого импульса переменной полярности. Бистабильные соленоидные клапаны могут работать только от источника постоянного тока.
