ПКП1 Устройство управления и защиты электропривода задвижки без применения концевых выключателей

Раздел:

Предназначен для управления и контроля работой задвижек и затворов, для защиты их механизмов и электропроводов при заклинивании без применения концевых выключателей. С успехом используется, например, в системе «Водоканал».

Информация
Документация
Смотрите также

Функциональные возможности
- Автоматическая остановка электропривода при достижении задвижкой крайнего положения без применения концевых выключателей.
- Контроль положения задвижки:
  – в ПКП1Т – по времени ее перемещения и току, потребляемому электродвигателем;
  – в ПКП1И – по числу оборотов вала и периоду следования импульсов, поступающих с датчика на валу задвижкию.
- Индикация текущего положения задвижки в процентах.
- Выключение управления приводом с выдачей сигнала «Авария» при заклинивании задвижек или проскальзывании механизмов электропривода.
- Сохранение информации о положении задвижки при обесточивании.
- Регистрация положения задвижки при установке модуля стоковым выходом 4...20 мА или
- Регистрация положения задвижки и управление приводом при установке модуля интерфейса RS-485 для связи прибора с компьютером.
Прибор измерения и контроля ПКП1 выпускается в двух модификациях

ПКП1Т – прибор предназначен для управления и контроля положением задвижки по времени ее перемещения и току, потребляемому электродвигателем.

ПКП1И – прибор предназначен для управления и контроля положением задвижки по числу оборотов вала и периоду следования импульсов, поступающих с датчика на валу задвижки.

Прибор измерения и контроля ПКП1 выпускается в корпусах двух типов: настенном Н и щитовом Щ1.
В комплект поставки контрольно-измерительного прибора ПКП1 бесплатно входит: OPC-сервер, драйвер для работы со SCADA-системой TRACE MODE, библиотеки WIN DLL.

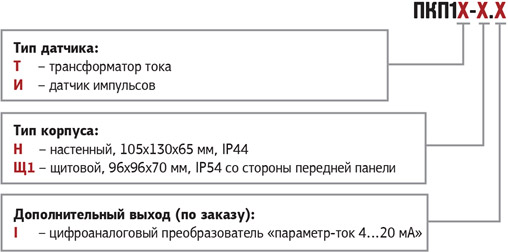

Модификации:
Технические характеристики

Дополнительное оборудование
